Video-Einspeiser passend für MBUX NTG6 - 7 und 10.25 Zoll

Artikel-Nr.: RL4-MBN6
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Mercedes Benz Fahrzeuge mit MBUX NTG6 Systemen mit 7 Zoll oder 10.25 Zoll Monitor.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Frontkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
MB	A-Klasse (W177) ab 05/2018, B-Klasse (W247) ab 12/2018, Citan (W420) ab 10/2021, CLA Coupé (C118) ab 03/2019, CLA Shooting B (X118) ab 07/2019, GLB (X247) ab 09/2019, GLC (X253) ab 2019, T-Klasse (W420) ab 2022	Comand Online NTG6 - MBUX mit 7 Zoll Monitor
	A-Klasse (W177) ab 05/2018, B-Klasse (W247) ab 12/2018, CLA Coupé (C118) ab 03/2019, CLA Shooting B (X118) ab 07/2019, E-Klasse (W213) ab ca. 06/2020, EQC (N293) ab 2019, GLB (X247) ab 09/2019, GLC (X253) Modelljahr ab 2019, GLE Coupé (C167) Modelljahr ab 2019, GLE SUV (W167) Modelljahr ab 2019, GLS-Klasse (X166) Modelljahr ab 2019, V-Klasse (W447) ab ca. 03/2020	Comand Online NTG6 - MBUX mit 10.25 oder 12 Zoll Monitor

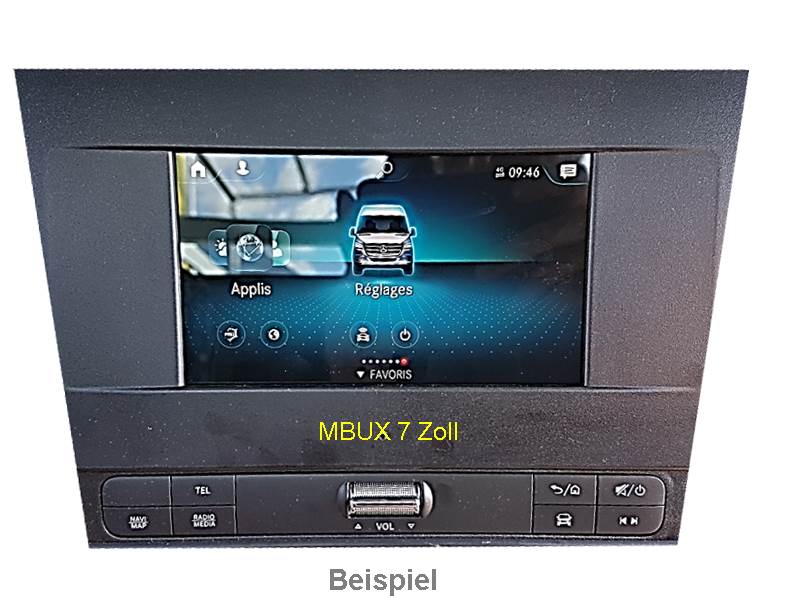

	Sprinter (W907/910) Modelljahr ab 2018	Comand Online NTG6 - MBUX mit 7 Zoll oder 10.25 Zoll Monitor

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich.
Abstandslinien	Für Fahrzeuge mit 7 Zoll Monitor verfügbar, für Fahrzeuge mit 10 Zoll Monitor nur eingeschränkt verfügbar. Wenn das Interface nicht die nötigen Informationen vom Fahrzeug CAN-Bus erhält, können Abstandslinien generell nicht genutzt werden.
Werks-OBD-Buchse	Der dauerhafte Anschluss eines OBD Dongle-Produktes, z.B. für eine Tank-App oder ein elektronisches Fahrtenbuch, führt unter Umständen zur teilweisen Nicht-Umschaltung auf die Rückfahrkamera, sofern das Umschaltsignal vom CAN-Bus bezogen wird. In diesem Fall werden zur Installation einer Rückfahrkamera ein externes Umschaltsignal vom Rückfahrlicht und ein Schließer-Relais oder ein Entstörfilter benötigt.
Fahrzeuge mit aktivem Parkassistent System 235	Während der Nutzung des werksseitigen aktiven Parkassistent-Systems 235 ist eine Darstellung des Kamerabildes nicht möglich.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

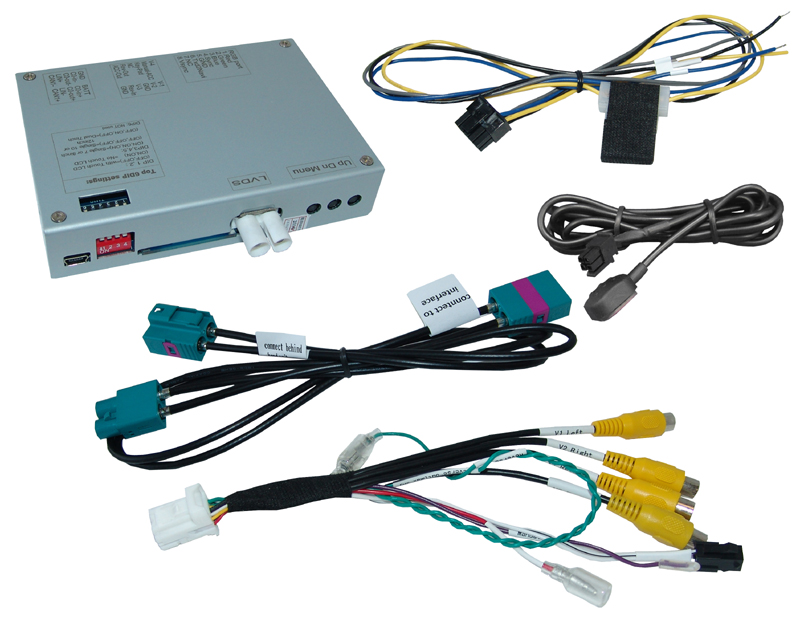

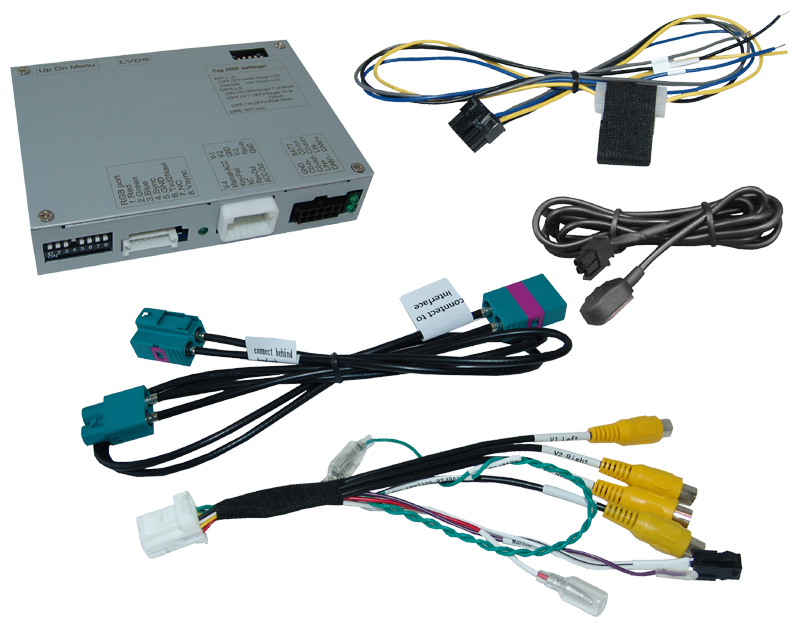

Anschlüsse

Bildeinspeisung: doppel Fakra
Strom und CAN-Bus: offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	10mA
Stromaufnahme	270mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	119 x 24 x 100mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
