Video-Einspeiser passend für MB NTG5-205, NTG5.1

Video-Einspeiser passend für MB NTG5-205, NTG5.1

Artikel-Nr.: RL4-MBN51
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Mercedes Benz Fahrzeuge der Generation NTG5-205 oder NTG5.1 mit Comand Online oder Audio20 und Aston Martin DB11 mit AMi 2016.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS Rückfahrkamera Video-Eingang
1 CVBS Frontkamera Video-Eingang
2 CVBS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Aston Martin	DB11 ab 09/2016	AMi 2016
Mercedes Benz	A-Klasse (W176) ab 09/2015 bis 04/2018, B-Klasse (W246) ab 11/2014 bis 11/2018, C-Klasse (W205) ab 09/2014 bis 07/2018, C-Klasse T-Modell/Kombi (S205) ab 06/2014 bis 07/2018, C-Klasse Cabrio (A205) ab 07/2016 bis 07/2018, C-Klasse Coupé (C205) ab 10/2015 bis 07/2018, CLA-Coupé (C117) ab ca. 10/2014 bis 02/2019, CLA-Shooting B (X117) ab 03/2015 bis 06/2019, CLS-Coupé (C218) ab ca. 08/2014 bis 01/2018, CLS Shooting B (X218) ab ca. 08/2014 bis 2019, E-Klasse (W212) ab ca.11/2014 bis ca.06/2016, E-Klasse T.Modell/Kombi (S212) ab ca.11/2014 bis ca.06/2016, E-Klasse Coupé (A207/C207) ab ca. 06/2015 bis 08/2017, G-Klasse (W463) ab 10/2016 bis 04/2018, GLA (X156) ab 09/2015 bis 01/2020, GLC Coupé (C253) ab 09/2016 bis ca.05/2019, GLC SUV (X253) ab 05/2015 bis ca.05/2019, GLE-Coupé (C292) ab 07/2015 bis ca. 05/2019, GLE SUV (W166) ab 04/2015 bis 10/2018, GLS SUV (X166) ab 10/2015 bis 04/2019, GT AMG Coupé (C190) ab 03/2015 bis 12/2021, GT AMG Roadster (R190) ab 03/2015 bis 12/2021, SL-Klasse (R231) ab 06/2015 bis 06/2020, SLC-Klasse (R172) ab 05/2015 bis 06/2020, V-Klasse (W447) ab 05/2014 bis 02/2020, X-Klasse (BR470) ab 11/2017 bis ca. 06/2020	Comand Online NTG5-205 Audio20 CD NTG5-205 Audio20 USB NTG5-205 Comand Online NTG5.1 Audio20 NTG5.1

Einschränkungen

Nur Video	Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen muss ein FM-Modulator genutzt werden. Nur für Comand Online NTG5-205 ist der optionale OBD Kodierer für Werks Audio AUX erhältlich (OBD-N5-X-01). Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich.
Abstandslinien und PDC	Die Darstellung der Abstandslinien und der optischen PDC Anzeige funktioniert nicht in allen Fahrzeugen.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

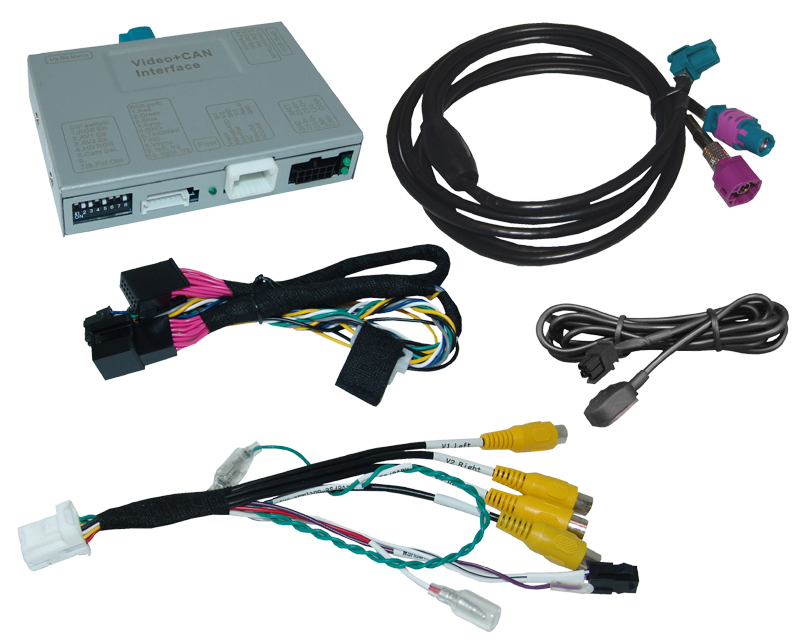

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom: Offene Kabelenden
CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	10mA
Stromaufnahme	250mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	117 x 25 x 105mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
