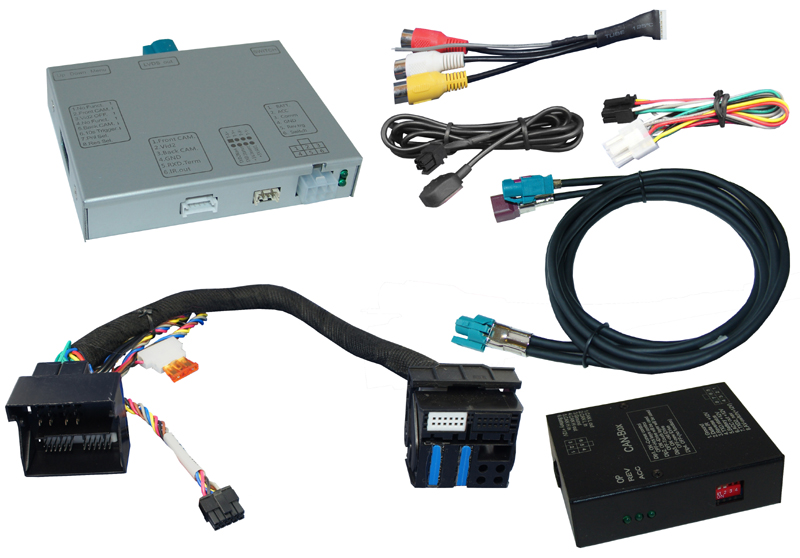

Video-Einspeiser passend für MB NTG4.5

Artikel-Nr.: RL2-MBN45
Video-Einspeiser für Rückfahrkamera und zwei weitere Videoquellen. Passend für Mercedes Benz Fahrzeuge der Generation NTG4.5 mit Comand Online oder Audio20.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Mercedes Benz	A-Klasse (W176) ab 07/2012 bis 08/2015, B-Klasse (W246) ab 11/2011 bis 10/2015, C-Klasse (W204) ab 03/2011 bis 10/2014, C-Klasse Coupe (C204) ab 06/2011 bis ca. 2014, CLA Coupe (C117) ab 01/2013 bis ca. 09/2014, CLS Coupe (C218) ab 06/2011 bis ca. 07/2014, E-Klasse (S212/W212) ab 06/2011 bis ca. 10/2014, E-Klasse Coupe (C207) ab 06/2011 bis ca. 05/2015, G-Klasse (G463) ab 07/2012 bis 09/2016, GL-Klasse (X166) ab 11/2012 bis 10/2015, GLA (X156) ab 09/2013 bis 08/2015, GLK (X204) ab 01/2011, ML-Klasse (W166) ab 11/2011 bis 07/2015, SLK (R172) ab 03/2011 bis ca. 2015, SL-Klasse (R231) ab 2012 bis 05/2015 Nicht kompatibel zu Dual-View Monitoren!	Comand Online NTG4.5 Audio20 NTG4.5 Jeweils mit 4pin HSD Stecker am Monitor

Einschränkungen

Nur Video	Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio- Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Zur AUX Kodierung bieten wir OBD- N45-X-01 an.
Werks-Media-Interface	Falls verfügbar, kann der AUX-Adapter mit 3,5mm Klinkenbuchse (erhältlich bei MB) für die Audio-Einspeisung genutzt werden. Bei Nutzung können der Apple- und der USB-Adapter nicht zeitgleich genutzt werden.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Abstandslinien und PDC	Die Darstellung der Abstandslinien und der optischen PDC Anzeige funktioniert nicht in allen Fahrzeugen.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Plug & Play (Quadlock-Einsatz)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	15mA
Stromaufnahme	310mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	113 x 22 x 115mm (B x H x T)
Abmessungen CAN-Box	89 x 27 x 65mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
