Video-Einspeiser passend für Actros5/Arocs Multimedia-31-Pin

Video-Einspeiser passend für Actros5/Arocs Multimedia-31-Pin

Artikel-Nr.: RL4-MBMC
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Actros5 und Arocs mit Multimedia Cockpit mit 10.25 Zoll Monitor mit Navigation. Oder ohne Navigation und mit 31-Pin Radiostecker.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Frontkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation

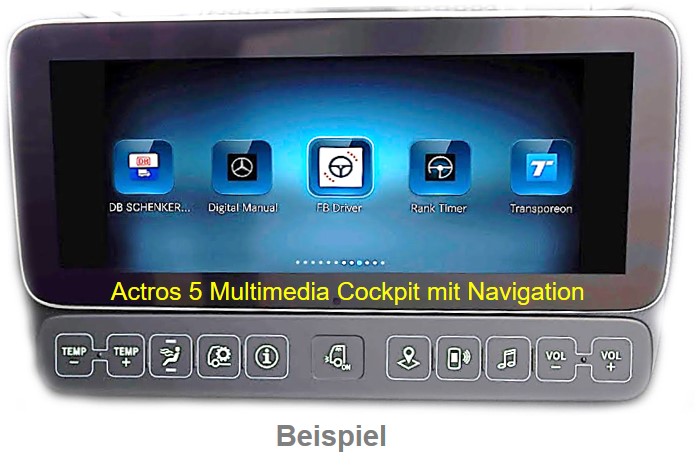

Mercedes Benz	Actros 5 ab 2018 und Arocs ab 2020	Multimedia Cockpit mit 10.25 Zoll Monitor Mit Navigation. Oder ohne Navigation und mit 31-Pin Radiostecker.*

*Das Multimedia Cockpit mit 10.25 Zoll Monitor gibt es mit und ohne Navigation. Mit Navigation hat immer den 31-Pin Radiostecker, ohne Navigation hat entweder den 31-Pin oder einen 26-Pin Radiostecker. Für die Variante mit 26-Pin Radiostecker ist das Interface mit der Artikelnummer RL4-MBMRT inklusive 26-Pin Plug&Play-Kabelsatz verfügbar.
Alternativ kann die 31-Pin Version RL4-MBMC auch für die 26-Pin Variante verwendet werden, indem 31-Pin Stecker und Buchse des Plug&Play Kabelsatzes abgetrennt und die offenen Kabelenden am Werks-Kabelbaum installiert werden. Diese Möglichkeit ist als „Sonderfall“ in der Anleitung beschrieben.

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

Anschlüsse

Bildeinspeisung: Doppel Fakra
Strom und CAN-Bus: Plug&Play
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	8mA
Stromaufnahme	260mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	119 x 24 x 100mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
