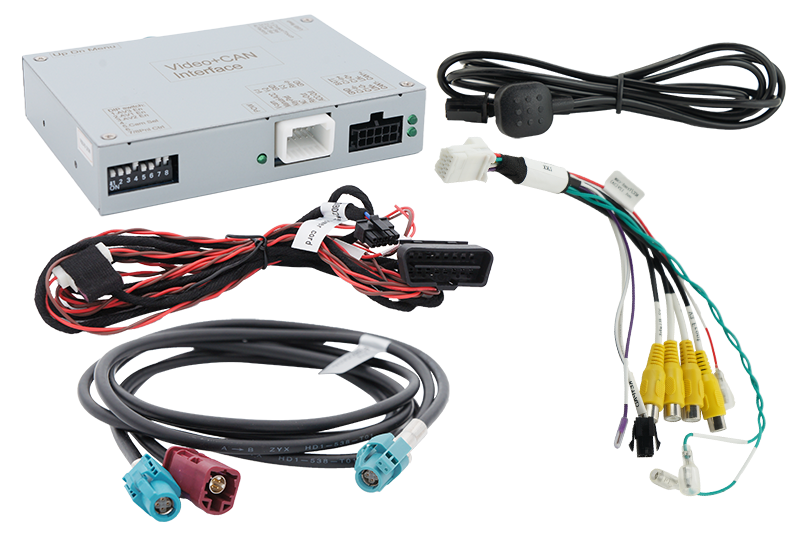

Video-Einspeiser passend für Volvo Sensus Connect 8.7 Zoll

  • RL4-SC15

  • Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Volvo Fahrzeuge mit Sensus Connect Navigation und 8.7 Zoll Monitor. Nicht für Fahrzeuge mit OEM Kamera System.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.



Produktfeatures

  • Video-Einspeiser für Werks-Infotainment Systeme
  • 1 FBAS Rückfahrkamera Video-Eingang
  • 1 FBAS Frontkamera Video-Eingang
  • 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
  • Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
  • Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
  • Video-Eingänge NTSC kompatibel


Kompatibilität

Hersteller Modell Navigation
Volvo S60 ab Modelljahr 2020,
S90 ab Modelljahr 2017,
V60 ab Modelljahr 2016,
V90 ab Modelljahr 2016,
XC40 ab Modelljahr 2019,
XC60 ab Modelljahr 2018,
XC90 ab Modelljahr 2015
Sensus Connect mit 8.7 Zoll Monitor
Nicht kompatibel mit Fahrzeugen mit Rückfahrkamera oder 360-Grad-Kamera ab Werk



Einschränkungen

Werks Kamera Nicht kompatibel mit Fahrzeugen mit Rückfahramera oder 360-Grad-Systemab Werk.
Nur Video Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
After-Market Frontkamera Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
Video Quellen Nur NTSC Video Quellen kompatibel.


Anschlüsse

  • Bildeinspeisung: 4-Pin HSD
  • Strom und CAN: offene Kabelenden
  • Video-Eingänge (2x): Cinch Buchse
  • Rückfahrkamera-Eingang: Cinch Buchse
  • Frontkamera-Eingang: Cinch Buchse


Technische Daten

Betriebsspannung 7~25V DC
Ruhestrom 10mA
Stromaufnahme 250mA
Video Eingang 0.7~1V
Video Eingang Formate NTSC
Betriebstemperaturbereich -40°C bis +85°C
Abmessungen Video-Box 118 x 25 x 104mm (B x H x T)



Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
