Video-Einspeiser passend für BMW NBT, HSD+2, APIX

Video-Einspeiser passend für BMW NBT, HSD+2, APIX

Artikel-Nr.: RL2-NBT
Video-Einspeiser für Rückfahrkamera und zwei weitere Videoquellen. Passend für BMW und Mini Business/Professional NBT oder Radio mit 6.5 Zoll, 8.8 Zoll oder 10.2 Zoll Monitor mit HSD+2 LVDS Anschluss. und APIX1.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei... mehr

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS Rückfahrkamera Video-Eingang
2 CVBS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bild-in Bild (PIP) Anzeige zur Kombination von Nachrüstkamerabild(ern) und Parkabstandssensoren-Anzeige (nicht für alle Fahrzeuge)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel
Ultra-Breitbild-Modus 24:9 (nur bei Ultrawide-Monitoren 8.8 Zoll und 10.2 Zoll)

Kompatibilität

Hersteller	Modell	Navigation
BMW	Alle 1er (F20/F21), Alle 3er (F30/F31/F32/F33), i3 (I01) 09/2013-09/2017, i3 (I01 LCI) 11/2017-10/2018, X1(F48) 05/2013-07/2017, X3 (F25) 08/2012-07/2017, Alle anderen F-Serie Modelle ab ca. 06/2012 bis ca. 06/2017	Radios, S6UNA Navigation, S606A Business Navigation - F-Serie - 6.5 Zoll oder 7 Zoll Monitor Bitte FIN und Bild vom Hauptmenü für Identifikation schicken
BMW	Alle 1er (F20/F21), Alle 3er (F30/F31/F32/F33), i3 (I01) 09/2013-09/2017, X1 (F48) 05/2013-07/2017, X3 (F25) 05/2013-04/2016, Alle anderen F-Serie Modelle ab ca. 06/2012, Alle angegebenen Fahrzeuge nur bis ca. 05/2016	S609A Professional Navigation - NBT - F-Serie - 8.8 Zoll oder 10.25 Zoll Monitor (altes Hauptmenü) Bitte FIN und Bild vom Hauptmenü für Identifikation schicken
Mini	ab ca. 2014 bis ca. 2016/2017	6FP Radio Mini Visual Boost oder 6UM Mini Navigations System - 6.5 Zoll Monitor Bitte FIN und Bild vom Hauptmenü für Identifikation schicken
Mini	ab ca. 2014 bis ca. 2016/2017 (altes Hauptmenü)	609 Professional Navigation NBT - 8.8 Zoll Monitor (altes Hauptmenü) Bitte FIN und Bild vom Hauptmenü für Identifikation schicken

Einschränkungen

Nur Video	Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann der Werks-Audio-AUX- Eingang oder ein FM-Modulator genutzt werden.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Abstandslinien und PDC	Die Darstellung der Abstandslinien und der optischen PDC Anzeige funktioniert nicht in allen Fahrzeugen. Bei 6.5 Zoll Monitoren ist eine Darstellung der PDC Auto Grafik nicht möglich.
Ultra-Breitbild-Modus	Nur verfügbar für Ultrawide-Monitore 8.8/10.2 Zoll.
Video Eingangsformat	Nur NTSC Video-Quellen kompatibel.

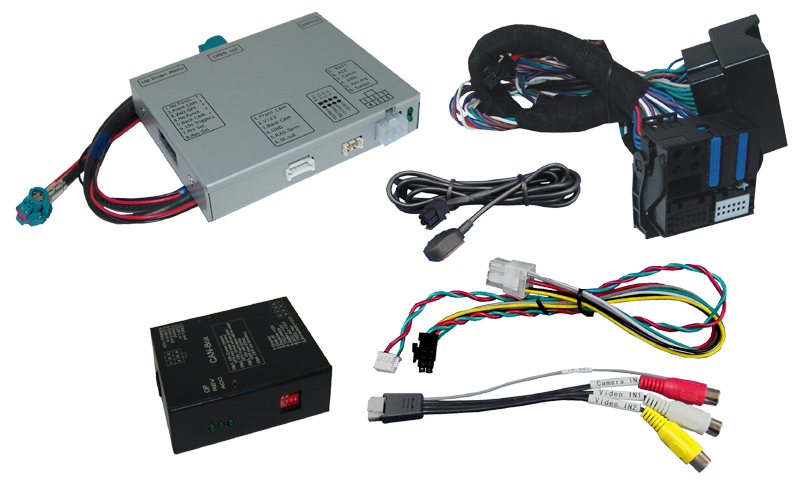

Anschlüsse

Bildeinspeisung: 4+2-Pin HSD+2
Strom und CAN-Bus: Plug & Play (Quadlock-Einsatz)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	<10mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	113 x 22 x 92mm (B x H x T)
Abmessungen CAN-Box	87 x 27 x 65mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
