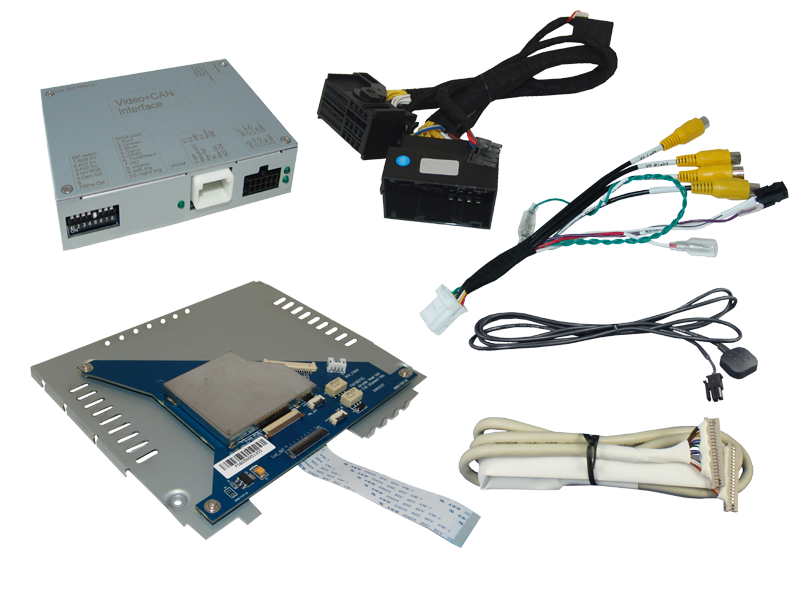

Video-Einspeiser passend für Uconnect 5 VP2/RA2

Video-Einspeiser passend für Uconnect 5 VP2/RA2

Artikel-Nr.: RL4-UCON5-F
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Alfa Romeo Mito, Citroen, Dodge, Fiat, Opel und Peugeot Fahrzeuge mit Uconnect 5 VP2/RA2 mit CD-Laufwerk, DIN-Gehäuse hinter Gerätefront und 5 Zoll Monitor.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS Rückfahrkamera Video-Eingang
1 CVBS Frontkamera Video-Eingang
2 CVBS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Alfa Romeo	Giulietta (940) Facelift 2013 von 08/2013 bis 03/2016, MiTo ab ca. 2014	Uconnect 5 VP2/RA2 mit DIN-Gehäuse hinter Gerätefront*
Citroen	Jumper2 (X250/X290) ab 05/2014 bis Modelljahr 2023, Relay3 ab 05/2014 bis Modelljahr 2023	Uconnect 5 VP2/RA2 mit DIN-Gehäuse hinter Gerätefront*
Dodge	RAM 1500/2500/3500 Modelljahre 2013-2018 und andere Fahrzeuge mit	Uconnect 5 VP2/RA2 mit DIN-Gehäuse hinter Gerätefront*
Fiat	500, 500L, Doblo, Ducato3 (250/251/X290) ab 06/2016 bis Modelljahr 2020, Tipo und andere Fahrzeuge mit	Uconnect VP2/RA2, 5 Zoll Monitor mit DIN-Gehäuse hinter Gerätefront*
Jeep	Renegade Modelljahr ab 2014	Uconnect Fiat 520 VP2 mit 5 Zoll Monitor, All-in-One MIT DIN-Gehäuse hinter Gerätefront*
Opel	Movano C ab 05/2021 bis Modelljahr 2023	Uconnect VP2/RA2, 5 Zoll Monitor mit DIN-Gehäuse hinter Gerätefront*
Peugeot	Boxer2 (X250/X290) ab Modelljahr 2012 bis Modelljahr 2023	Uconnect VP2/RA2, 5 Zoll Monitor mit DIN-Gehäuse hinter Gerätefront*

*Hinweis: Geräte mit CD Laufwerk haben immer ein DIN Gehäuse hinter der Gerätefront. Geräte ohne CD Laufwerk gibt es mit und ohne DIN Gehäuse. Für Geräte ohne DIN-Gehäuse ist das RL4-UCON5-CP das passende Interface.

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

Anschlüsse

Bildeinspeisung: Flachbandkabel
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	3,6mA
Stromaufnahme	112mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	115 x 25 x 89mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
