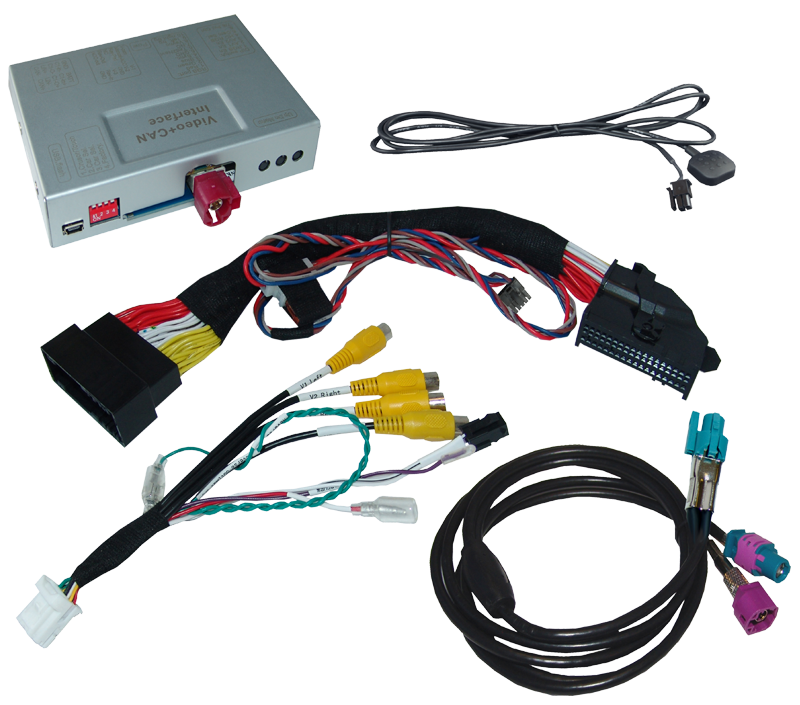

Video-Einspeiser passend für Ford Sync3

  • RL4-SY3

  • Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Ford Fahrzeuge mit Sync3 Vollversion mit APIM und mit 7 Zoll oder 8 Zoll Tablet und non-Tablet Monitor.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.



Produktfeatures

  • Video-Einspeiser für Werks-Infotainment Systeme
  • 1 FBAS Rückfahrkamera Video-Eingang
  • 1 FBAS Frontkamera Video-Eingang
  • 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
  • Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
  • Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
  • PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
  • Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
  • Video-Eingänge NTSC kompatibel


Kompatibilität

Hersteller Modell Navigation
Ford C-Max ab Modelljahr 2018,
Ecosport ab Modelljahr 2017,
Fiesta ab Modelljahr 2018 ab 07/2017,
Focus ab Modelljahr 2017,
Galaxy ab Modelljahr 2016,
Kuga ab Modelljahr 2018,
Mondeo ab ca. 2017,
Mustang ab Modelljahr 2017,
Puma,
Ranger ab Modelljahr 2017,
S-Max ab Modelljahr 2016,
Tourneo Connect,
Tourneo Custom,
Transit Custom ab Facelift 2018,
und weitere Fahrzeuge mit
Sync3 Vollversion mit APIM und mit 7 Zoll oder 8 Zoll Tablet und non-Tablet Monitor



Einschränkungen

Nur Video Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen kann ein evtl. vorhandener Werks- Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen angeschlossen werden ist für die Audio- Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
Abstandslinien und PDC Die Darstellung der Abstandslinien und der optischen PDC Anzeige funktioniert nicht in allen Fahrzeugen.
Video Eingangssignal Nur NTSC Video Quellen kompatibel.



Anschlüsse

  • Bildeinspeisung: 4-Pin HSD
  • Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
  • Video-Eingänge (2x): Cinch Buchsen
  • Rückfahrkamera-Eingang: Cinch Buchse
  • Frontkamera-Eingang: Cinch Buchse


Technische Daten

Betriebsspannung 7~25V DC
Ruhestrom <10mA
Stromaufnahme 200mA@12V
Video Eingang 0.7~1V
Video Eingang Formate NTSC
Betriebstemperaturbereich -40°C bis +85°C
Abmessungen Video-Box 118 x 25 x 104mm (B x H x T)



Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
