Video-Einspeiser passend VW,Skoda,Seat,Ford MIB3 10+12Zoll
- Artikel-Nr.: RL4-MIB100
-
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für VW, Skoda, Seat/Cupra und Ford mit MIB3 und 10 oder 12 Zoll Monitor.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 1 FBAS Frontkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Automatische Frontkamera Schaltung nach Rückwärtsgang für 10, 15 oder 20 Sekunden (einstellbar)
- Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel

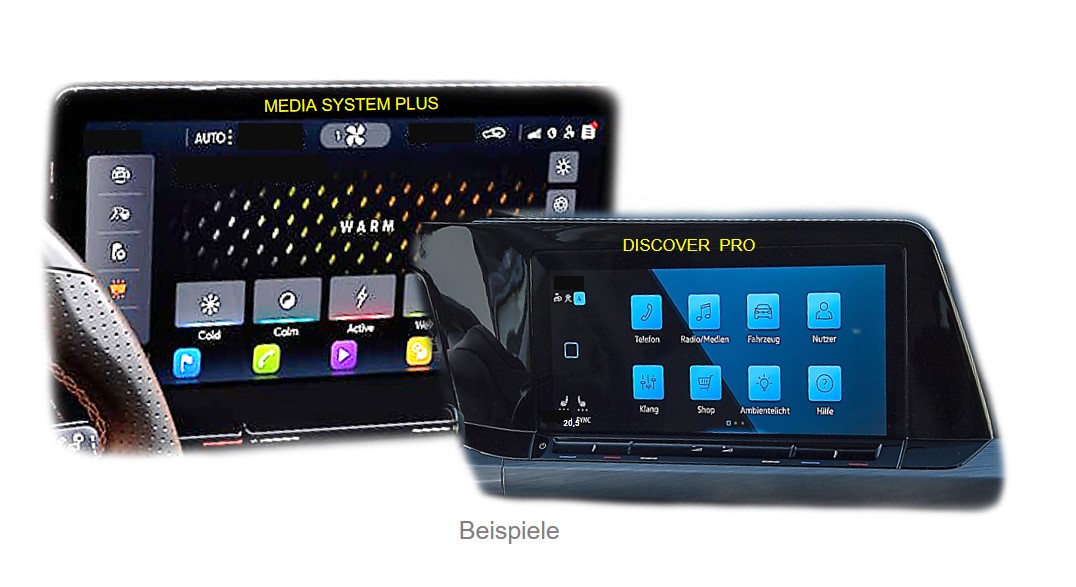

Kompatibilität
Hersteller | Modell | Navigation |
---|---|---|
Ford | Tourneo Connect 3 ab 05/2022 | Audiosystem 6 MIB3 Standard oder High mit DIN Head-Unit mit separatem 10 Zoll ultra-wide Monitor |
Seat/Cupra | Born (K11) ab 2024, Formentor (KM7) ab 09/2020, Leon4 (KL) ab 01/2020, Terramar (KN2) ab 2024 | MIB3 Standard oder High Infotainment - Media System Plus - mit DIN Head-Unit mit separatem 10, 12 oder 13 Zoll low resolution ultra-wide Monitor |
Skoda | Elroq (PY) ab 11/2024, Enyaq (5A) ab 11/2020, Kodiaq2 (KM7) ab 12/2023, Octavia4 (NX) ab 03/2020 Octavia4 Fave-Lift (PV) ab 01/2024, Superb4 (3Y) ab 12/2023 | MIB3 Standard oder High Infotainment - Bolero und Columbus - mit DIN Head-Unit mit separatem 10, 12 oder 13 Zoll low resolution ultra-wide Monitor |
VW | Caddy5 (SB) ab 11/2020, Crafter Face-Lift (SZ/SY) ab 06/2024, ID.3 (E11) ab 09/2020, ID.4 (E21) ab 12/2020, ID.5 (E39) ab 01/2022, ID.7 (ED) ab 08/2023, ID.Buzz (EB) ab 05/2022, Golf 8 (CD) ab 12/2019, Passat (B9) ab 11/2023, Tayron ab 2024, Tiguan3 ab 11/2023, Transporter T7 (ST) ab 10/2021 | MIB3 High Infotainment- Discover Media/Pro, Ready 2 Discover mit DIN Head-Unit mit separatem 10, 12 oder 13 Zoll low resolution ultra-wide Monitor |
Nicht kompatibel zu Seat/Cupra und Skoda mit 12.9 Zoll, 13 Zoll high resolution oder 15 Zoll Monitor und zu VW mit 10.4 Zoll, 12.9 Zoll, 13 Zoll high resolution und 15 Zoll Monitor.
Einschränkungen
Nur Video | Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. |
Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10, 15 oder 20 Sekunden (einstellbar). Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich. |
Abstandslinien | Die Darstellung der Abstandslinien funktioniert nicht in allen Fahrzeugen. |
Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |

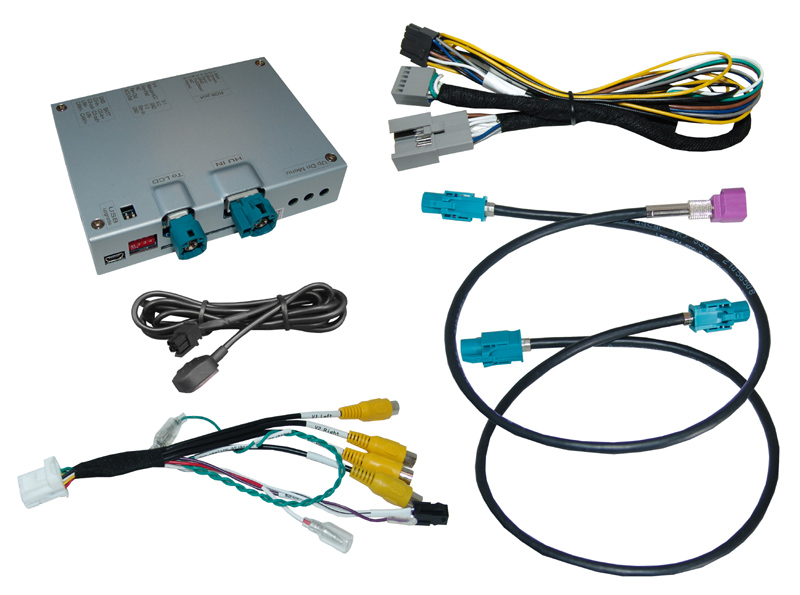

Anschlüsse
- Bildeinspeisung: 4-Pin HSD
- Strom und CAN-Bus: Plug & Play (Quadlock-Einsatz)
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
Betriebsspannung | 12V DC (7~25V) |
Ruhestrom | 10mA |
Stromaufnahme | 270mA |
Video Eingang | 0.7~1V |
Video Eingang Formate | NTSC |
Betriebstemperatur | -40°C bis +85°C |
Abmessungen Video-Box | 117 x 27 x 103mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
