Video-Einspeiser passend für Audi mit MMI Touch Response

Video-Einspeiser passend für Audi mit MMI Touch Response

Artikel-Nr.: RL4-MIB88
Video-Einspeiser passend für Audi mit MMI Radio Plus und MMI Navigation (Plus) mit Touch (Response) mit 8.8 oder 10.1 Zoll Monitor. Zum Anschluss zweier beliebiger Video-Quellen, einer Rückfahr- und einer Front-Kamera.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Frontkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges (nicht für alle Fahrzeuge verfügbar)
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden (nicht für alle Fahrzeuge verfügbar)
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation

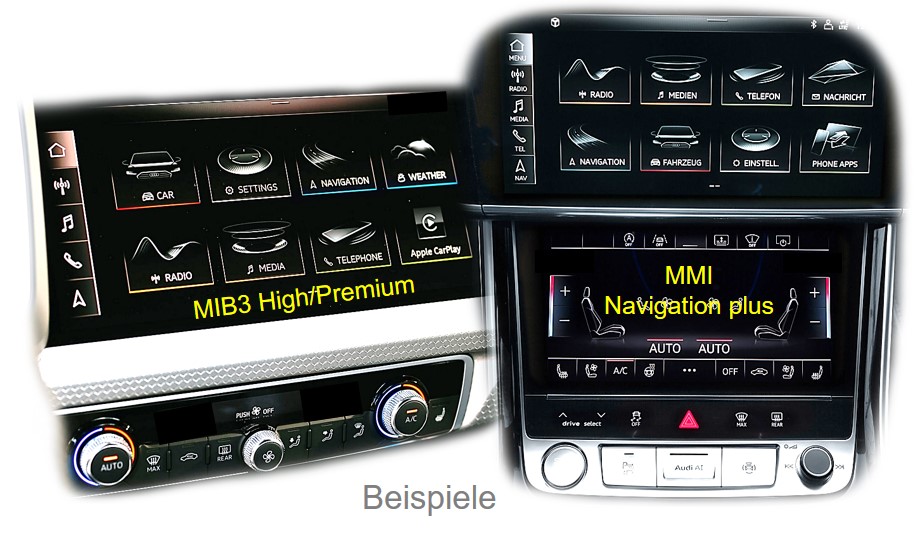

Audi	A1 (GB) ab 11/2018, A3 (8Y) ab 03/2020, A4 Facelift (8W) ab 05/2019, A5 Facelift (F5) ab 10/2019, A6 (4K) ab 06/2018, A7 (4K) ab 02/2018, A8 (4N) ab 11/2017, e-tron (GE) ab 03/2019 Q3 (F3) ab 08/2018, Q4 e-tron (FZ) ab 03/2021, Q4 Sportback e-tron (FZ) ab 03/2021, Q5 (FY) ab 09/2020, Q5 Sportback (FYT) ab 03/2021, Q7 Facelift (4M) ab 09/2019, Q8 (4M) ab 07/2018, Nicht kompatibel zu Fahrzeugen mit Werks-DVD-Player (Werks-DVD-Player zeigt kein Bild mehr an).	MMI Radio Plus und MMI Navigation (Plus) mit MMI Touch Response - 8.8 oder 10.1 Zoll Monitor

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
CAN-Bus Rückleuchten	Automatische Umschaltung für Rückfahr- und Frontkamera sind bei Fahrzeugen mit CAN-Bus-gesteuerten Rückleuchten nicht verfügbar. Hierfür wird ein optionales externes CAN-Bus Interface, wie z.B. CX- 400/CX-401 benötigt.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Werks-DVD-Player	Nicht kompatibel zu Fahrzeugen mit Werks-DVD-Player (Werks-DVD Player zeigt kein Bild mehr an)!
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich.
Abstandslinien und PDC	Die Darstellung von Abstandslinien und optischer PDC Anzeige funktioniert nicht in allen Fahrzeugen.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

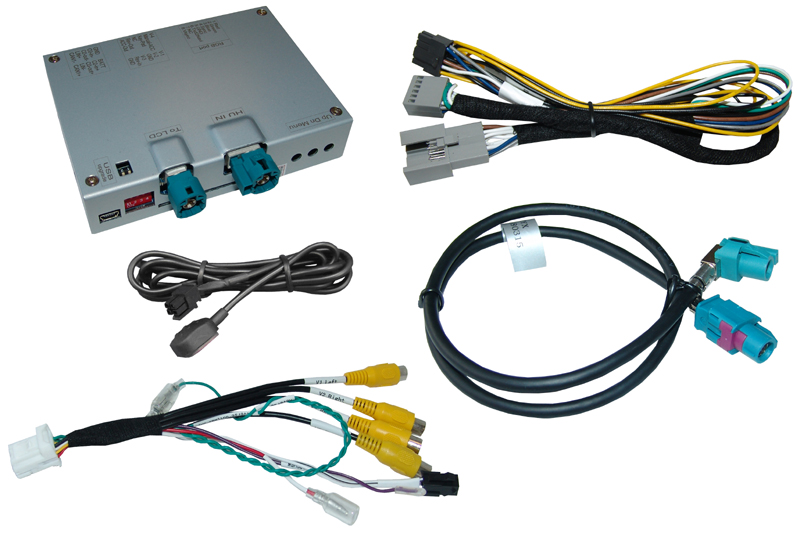

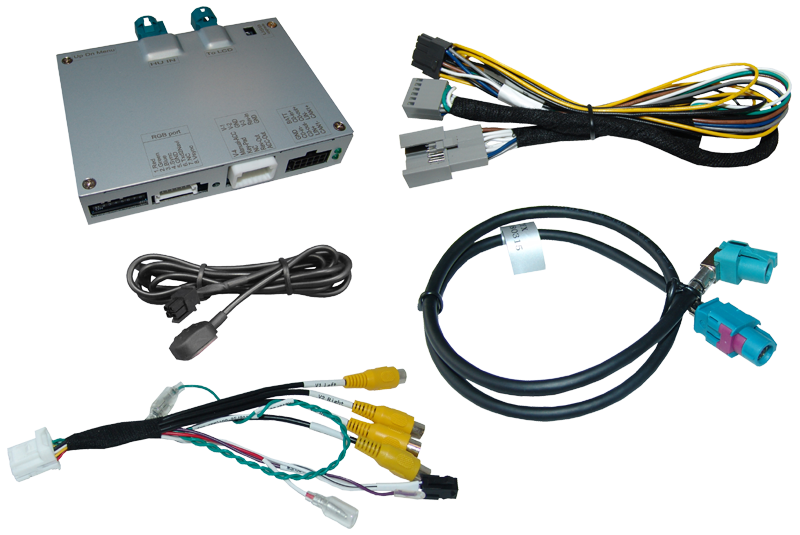

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom: offene Kabelenden
CAN-Bus: Plug & Play (Quadlock-Einsatz)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	7~25V DC
Ruhestrom	10mA
Stromaufnahme	300mA@12V
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	116 x 25 x 103mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
