Video-Einspeiser passend für VAG MIB Audi TT

Video-Einspeiser passend für VAG MIB Audi TT

Artikel-Nr.: RL3-MIB-TT

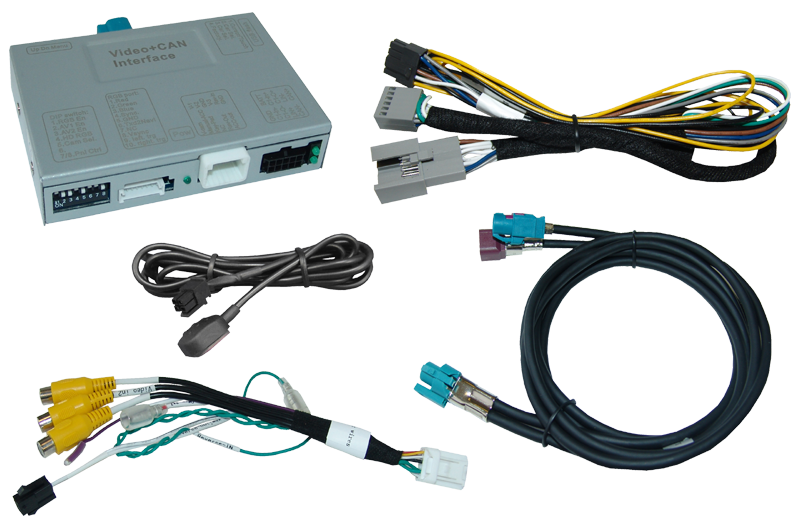

Video-Einspeiser für Rückfahrkamera und zwei weitere Videoquellen. Passend für Audi TT (8S) mit MIB II.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS Rückfahrkamera Video-Eingang
2 CVBS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Audi	R8 (4S) ab 05/2015, TT (8S) ab 07/2014	MMI Navigation Plus MIB II Main-Unit mit Monitor im Tacho
Lamborghini	Huracan ab 2016	MIB mit Monitor im Tacho

ACHTUNG! Interface nur passend für Audi TT, Audi R8 und Lamborghini Huracan.
Für viele andere Fahrzeuge kann das RL4-MIB verwendet werden.
Die in den Darstellungsbildern gezeigten Abstandslinien sind starre Linien der verbauten Rückfahrkamera.

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
Video-Darstellung	Auf der rechten Seite neben dem eingespeisten Bild ist immer ein schmaler weißer leicht flimmernder Streifen, der nicht entfernt werden kann. Drehzahl- und Geschwindigkeitsmesser sind immer im eingespeisten Bild und können nur zwischen klein und groß umgeschaltet werden (Fahrzeugfunktion). Das Eingespeiste Bild ist nicht in allen Anzeigemodi des Tachos sichtbar. So z.B. nicht, wenn Bordcomputerdaten angezeigt werden.
Werks-OPS	Die optische Darstellung der Werks-PDC wird auf der Seite eingeblendet und deckt einen Teil des Rückfahrkamera-Bildes ab. Wird die optische Anzeige des Fahrzeugs ausgeschaltet, so ist auch die akustische Warnung abgeschaltet. Wir empfehlen den Verbau einer Rückfahrkamera mit 165°-180° Horizontalwinkel um ausreichend Rückfahrkamerabild im Zentrum zwischen den Werksanzeigen zu haben.
Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist.
Video Quellen	Nur NTSC Video Quellen kompatibel.

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	12mA
Stromaufnahme	210mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	119 x 24 x 114mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
