Video-Einspeiser passend für Dodge, Jeep Uconnnect 8.4 2020
- Artikel-Nr.: RL4-UCON8-20
-
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Jeep Compass MJ2020 und Renegade Facelift MJ 2020 mit Uconnect Multimediasystem mit 8.4 Zoll Monitor und All-in-One Head-Unit.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 1 FBAS Frontkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel
Kompatibilität
Hersteller | Modell | Navigation |
---|---|---|
Jeep | Compass Modelljahr 2020, Renegade Facelift ab Modelljahr 2020 | Uconnect 4C VP2 Fiat 560 von Continental mit 8.4 Zoll Monitor, All-in-one |
Achtung: Verwechslungsgefahr des infotainments mit Uconnect 4C NAV UAQ mit 8.4 Zoll Monitor All-in-one im Jeep Compass Modelljahre 2018-2019 und Renegade Facelift Modelljahr 2019. In diesen Fahrzeugen wird das RL4-UCON8-CP benötigt!
Einschränkungen
Nur Video | Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. |
Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich. |
Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |
HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

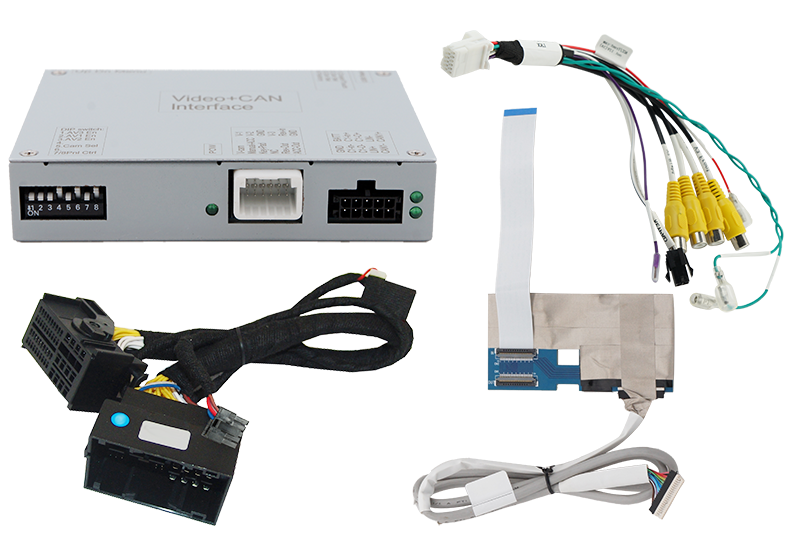

Anschlüsse
- Bildeinspeisung: Flachbandkabel
- Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
Betriebsspannung | 12V DC (7~25V) |
Ruhestrom | 6mA |
Stromaufnahme | 130mA |
Video Eingang | 0.7~1V |
Video Eingang Formate | NTSC |
Betriebstemperatur | -40°C bis +85°C |
Abmessungen Interface-Box | 116 x 25 x 88mm (B x H x T) |
Abmessungen Tochter PCB | 117 x 7 x 80mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
Herstellerangaben
Hersteller: NavlinkzAnschrift: Heidberghof 2
Plz: 47459 Ort: Rheinberg, Deutschland
Telefon: +49 2843 17595 00
email: mail@navlinkz.de
verantwortliche Person: Navlinkz GmbH
