Video-Einspeiser AHD/CVBS passend für Uconnnect5 10 Zoll

Video-Einspeiser AHD/CVBS passend für Uconnnect5 10 Zoll

Artikel-Nr.: HDA-UCON10
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. CVBS und AHD fähig. Passend für Alfa Romeo mit Connect und Citroen, Fiat, Jeep, Opel, Peugeot und Toyota mit Uconnect5 und 10, 10.1 oder 10.25 Zoll Tablet Monitor. HDA-UCON10 ist Nachfolger von RL4-UCON10.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Alle Video-Eingänge sind CVBS und AHD kompatibel.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS/AHD-Eingang für Rückfahrkamera
1 CVBS/AHD-Eingang für Frontkamera
2 CVBS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

Optional: Anstelle des im Lieferumfang enthaltenen externen Tasters kann das Interface auch über die optional erhältliche Fernbedienung "HDA-RC" bedient werden. Diese ermöglicht die direkte Anwahl der Video-/Kameraeingänge und eine komfortablere Änderung der Einstellungen in den jeweiligen OSD-Menüs.
Die Fernbedienung ist kompatibel mit allen HDA- und HDV-Interfaces, die am Ende der Softwareversion mit "RC" gekennzeichnet sind.

Kompatibilität

Hersteller	Modell	Navigation

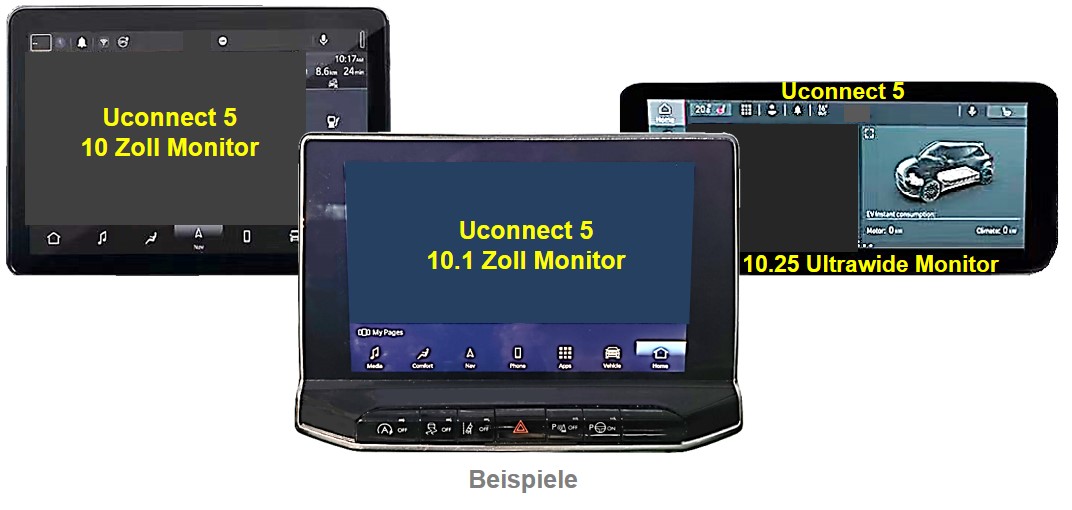

Alfa Romeo	Tonale (965) ab 05/2022	Connect oder Connect NAV - Uconnect R1 INT Harman Head-Unit mit separatem 10.25 Zoll ultra-wide Tablet-Monitor
Citroen	Jumper2 (X295) ab Modelljahr 2024, Relay3 (x295) ab Modelljahr 2024	Uconnect R1 EXT Harman Head-Unit mit separatem 10 Zoll Tablet-Monitor
Fiat	500e ab 11/2020 Keine CAN-Bus-Unterstützung. Externes 12V-Analog-S-Kontakt/ACC- und R-Gang-Signal erforderlich.	Uconnect R1 Low Mitsubishi Head-Unit mit separatem 7 Zoll Tablet-Monitor
Fiat	500, 500e ab 11/2020, Ducato3 (Serie 8) ab Modelljahr 2021, Tipo (356) ab Modelljahr 2023	Uconnect R1 EXT oder R1 INT Harman Head-Unit mit separatem 10 Zoll oder 10.25 Zoll ultra-wide Tablet-Monitor
Jeep	Compass ab Modelljahr 2021	Uconnect R1 EXT Harman Head-Unit mit separatem 10.1 Zoll Tablet-Monitor
Opel	Movano C ab Modelljahr 2024	Multimedia Navi Pro - Uconnect R1 EXT Harman Head-Unit mit separatem 10 Zoll Tablet-Monitor
Peugeot	Boxer2 (X295) ab Modelljahr 2024	Uconnect R1 EXT Harman Head-Unit mit separatem 10 Zoll Tablet-Monitor
Toyota	ProAce Max (T) ab Modelljahr 2024	ProTouch Multimedia-System - Uconnect R1 EXT Harman Head-Unit mit separatem 10 Zoll Tablet-Monitor

Achtung: Nicht kompatibel zu Jeep Compass ab Modelljahr 2021 mit Uconnect5 mit 8.4 Zoll Tablet Monitor und all-in-one Head-Unit.

Einschränkungen

CAN-Bus Kompatibilität	Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video	Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, muss ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden. (z. B. FM-Modulator)
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
Hilfslinien für Rückfahrkamera	Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktion bewegliche Hilfslinien nicht genutzt werden.

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden

Technische Daten

Betriebsspannung	12V DC (9~16V)
Ruhestrom	7mA
Stromaufnahme	240mA
Video Eingang	0.7~1V
Video Eingangs-Signalarten	CVBS/AHD
Signalnormen CVBS/AHD	NTSC/PAL
Temperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	117 x 30 x 108mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
