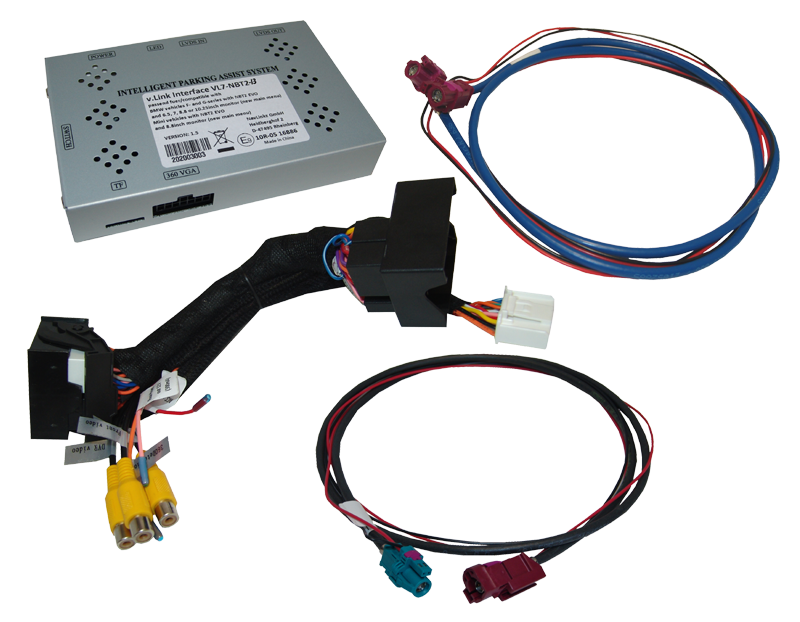

Video-Einspeiser passend für BMW NBT2 i3, HSD+2
- Artikel-Nr.: VL7-NBT2-I3
-
Video-Einspeiser für Rückfahrkamera, Frontkamera und eine weitere Videoquelle. Passend für BMW i3 ca. 2017- mit NBT2/APIX2 und 6.5 oder 10.25 Zoll Monitor. Mit HSD+2 LVDS Anschluss.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera und einer weiteren Video-Quelle (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Eingang für Rückfahrkamera
- 1 FBAS Eingang für Frontkamera
- 1 FBAS Video-Eingang für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Automatische Front Kamera Schaltung nach Auslegen des Rückwärtsganges für 10 Sekunden (nicht für alle Fahrzeuge)
- Fahrwegslinien für Rückfahrkamera (nicht für alle Fahrzeuge)
- PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel
Kompatibilität
Hersteller | Modell | Navigation |
---|---|---|
BMW | i3 (I01 LCI) ab 11/2018 Bitte FIN und Bild vom Hauptmenü für Identifikation schicken | Radios, S606A Business Navigation NBT2 EVO mit 6.5 Zoll Monitor |
i3 (I01 LCI) ab 11/2017 Bitte FIN und Bild vom Hauptmenü für Identifikation schicken | S609A Professional Navigation NBT2 EVO mit 10.25 Zoll Monitor |
Einschränkungen
Nur Video | Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. |
Werks-Rückfahrkamera | Die automatische Umschaltung auf die Werks-Rückfahrkamera funktioniert nicht aus dem Video-Modus einer am Video-Eingang des Interface angeschlossenen Video-Quelle. |
After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsgangs für 10 Sekunden wenn das Rückfahrsignal über CAN-Bus erkannt wurde. |
Rückfahrsignal analog | Bei Nutzung eines analogen Rückfahrsignals ist der Frontkamera-Eingang ohne Funktion und die Frontkamera kann nur am DVR-Eingang angeschlossen und manuell angewählt werden. |
Rückfahrsignal über CAN | Bei Nutzung der R-Gang Erkennung über CAN-Bus kann diese z.B. nach Fahrzeug Updates ausfallen und ein nachträglicher analoger Anschluss wird notwendig. |
Fahrwegslinien | Die Darstellung der Fahrwegslinien funktioniert nicht in allen Fahrzeugen. |
Werks-PDC-Anzeige | Die Darstellung der Werks-PDC-Anzeige funktioniert nicht in allen Fahrzeugen. |
Bildformate | Bei 10.25 Zoll Monitoren ist die Darstellung von DVR-Video-Eingang und Frontkamera nur im Vollbildmodus (gestreckt) möglich! |
Video Quellen | Nur NTSC Video-Quellen kompatibel. |
Anschlüsse
- Bildeinspeisung: 4+2-Pin HSD+2
- Strom und CAN-Bus: Plug & Play (Quadlock-Einsatz)
- Video-Eingang: Cinch Buchse
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
Betriebsspannung | 9V - 16V |
Ruhestrom | 2mA |
Stromaufnahme | 450mA |
Video Eingang Formate | NTSC |
Betriebstemperatur | -20°C bis +70°C |
Abmessungen Video-Box | 130 x 88 x 25mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
Herstellerangaben
Hersteller: NavlinkzAnschrift: Heidberghof 2
Plz: 47459 Ort: Rheinberg, Deutschland
Telefon: +49 2843 17595 00
email: mail@navlinkz.de
verantwortliche Person: Navlinkz GmbH
