Video-Einspeiser passend für VW Caddy5 MIB2-G UltraLow

Video-Einspeiser passend für VW Caddy5 MIB2-G UltraLow

Artikel-Nr.: RL4-MIB2-G
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und 2 weitere Video-Eingänge. Passend für VW MIB2-G Ultra Low mit 6.5 Zoll Monitor - Composition Audio im VW Caddy5.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS Rückfahrkamera Video-Eingang
1 CVBS Frontkamera Video-Eingang
2 CVBS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation

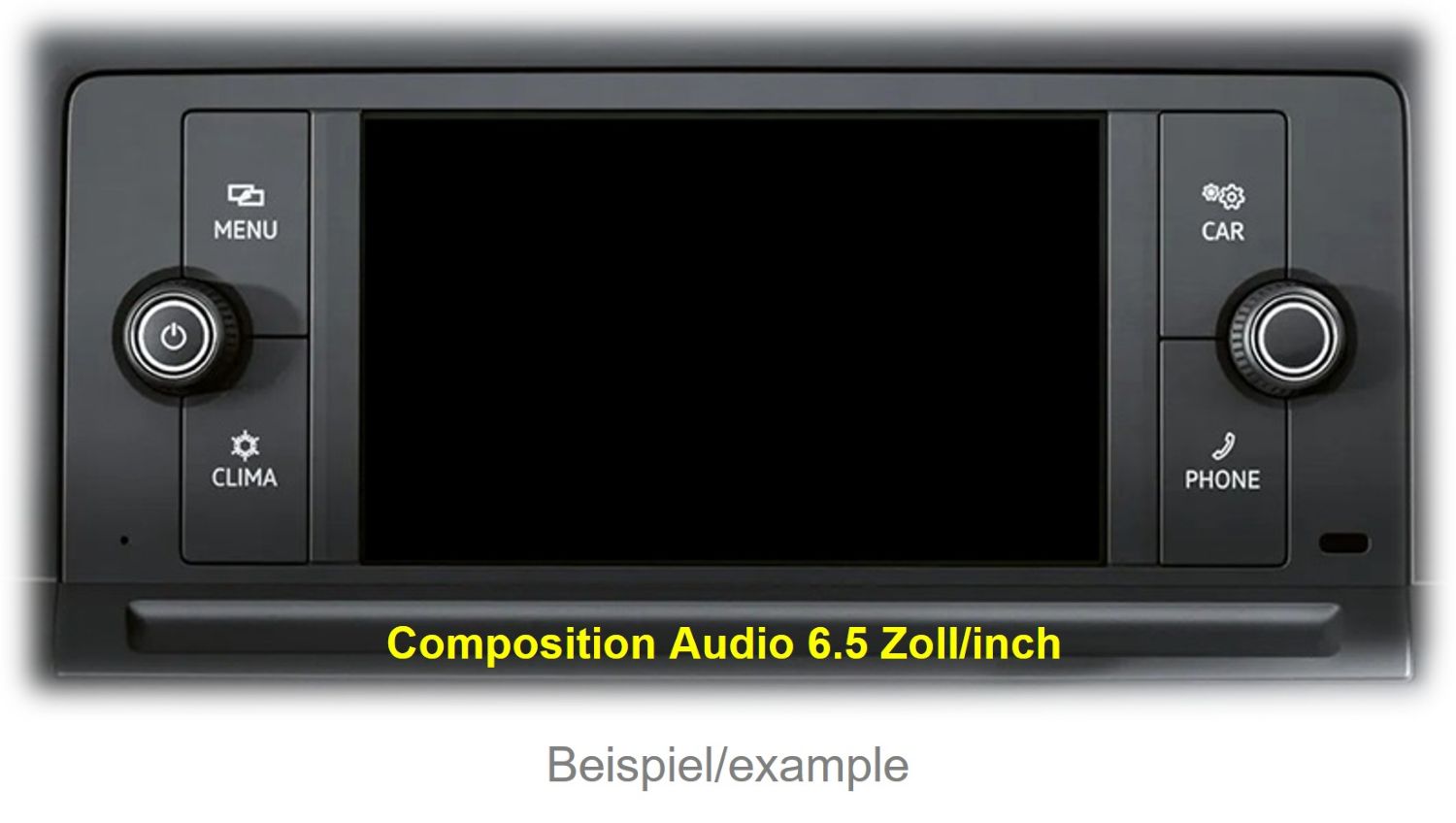

VW	Caddy5 (SB) ab 11/2020	MIB2-G Ultra-Low - Composition Audio - All-in-One Kurz-Head-Unit mit 6.5 Zoll Monitor Mit 2 Drehknöpfen und 4 Tasten (jeweils 2 Tasten und 1 Drehknopf links und rechts).

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

HINWEIS:
Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)! Es gibt zahlreiche mechanisch unterschiedliche aber technisch kompatible Head-Units. Darum kann es notwendig sein, abhängig vom Modell Head-Unit/Fahrzeug, Head-Unit Gehäuse und/oder Armaturenbrett mechanisch zu modifizieren, z.B. Skoda im Octavia4.

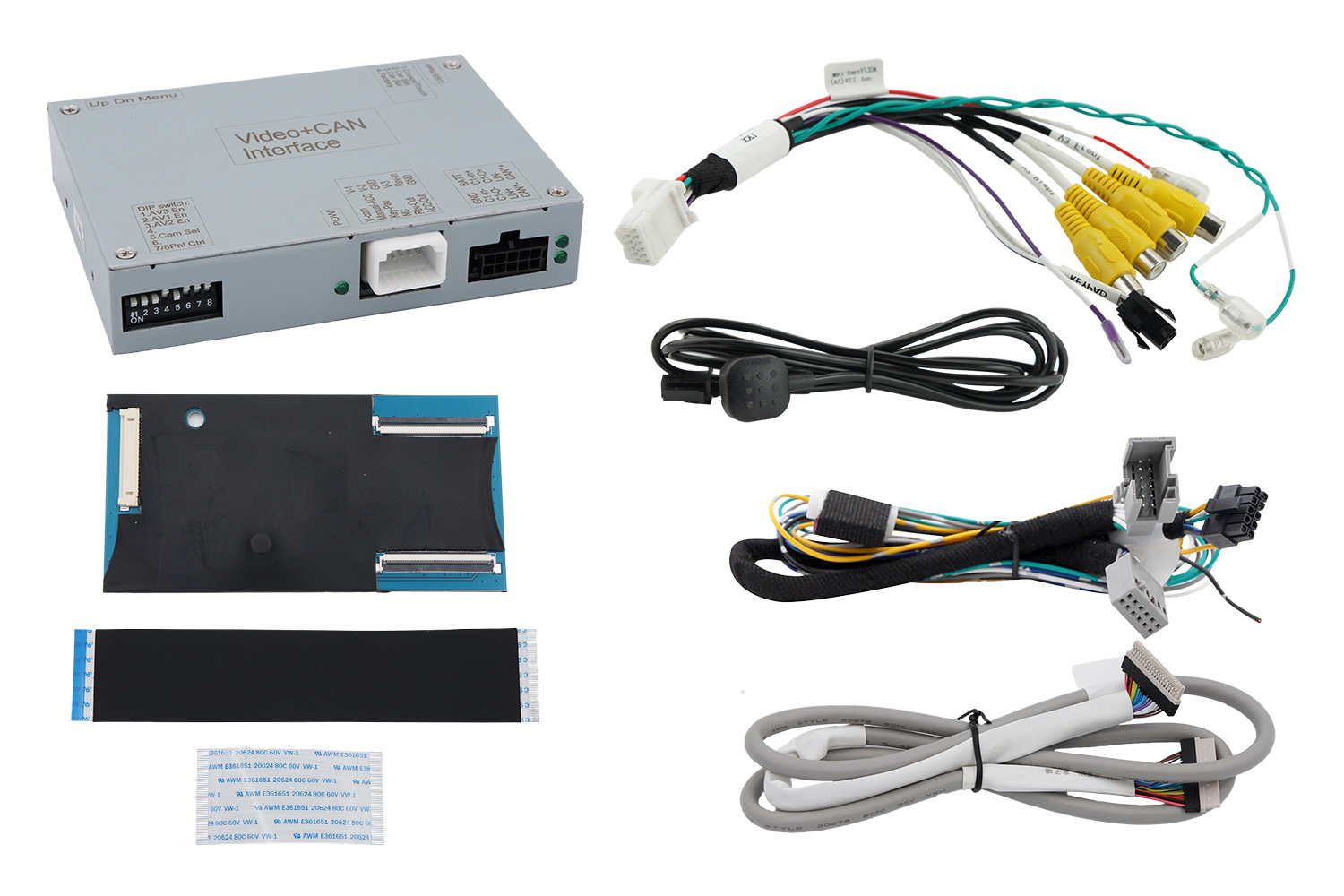

Anschlüsse

Bildeinspeisung: Flachbandkabel
Strom: Offene Kabelenden
CAN-Bus: Plug & Play (Quadlock-Einsatz)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	ca. 4.5mA
Stromaufnahme	ca. 150mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	116 x 25 x 90mm (B x H x T)
Abmessungen Tochter PCB	120 x 5 x 61mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
