Video-Einspeiser AHD/FBAS passend MIB3 10/12/13 Zoll

Artikel-Nr.: HDA-MIB100
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und 2 weitere Video-Eingänge. FBAS und AHD-fähig, Passend für Audi mit MIB2/MIB3 und Seat/Cupra/Skoda/VW, Ford und MAN mit ICAS3/MIB3 mit 8.8,10,10.1,10.3,10.4,11.6,12,12.9 oder 13 Zoll ultra-wide Monitor.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Alle Video-Eingänge sind FBAS und AHD kompatibel.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS/AHD-Eingang für Rückfahrkamera
1 FBAS/AHD-Eingang für Frontkamera
2 FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar)
PDC-Grafik aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

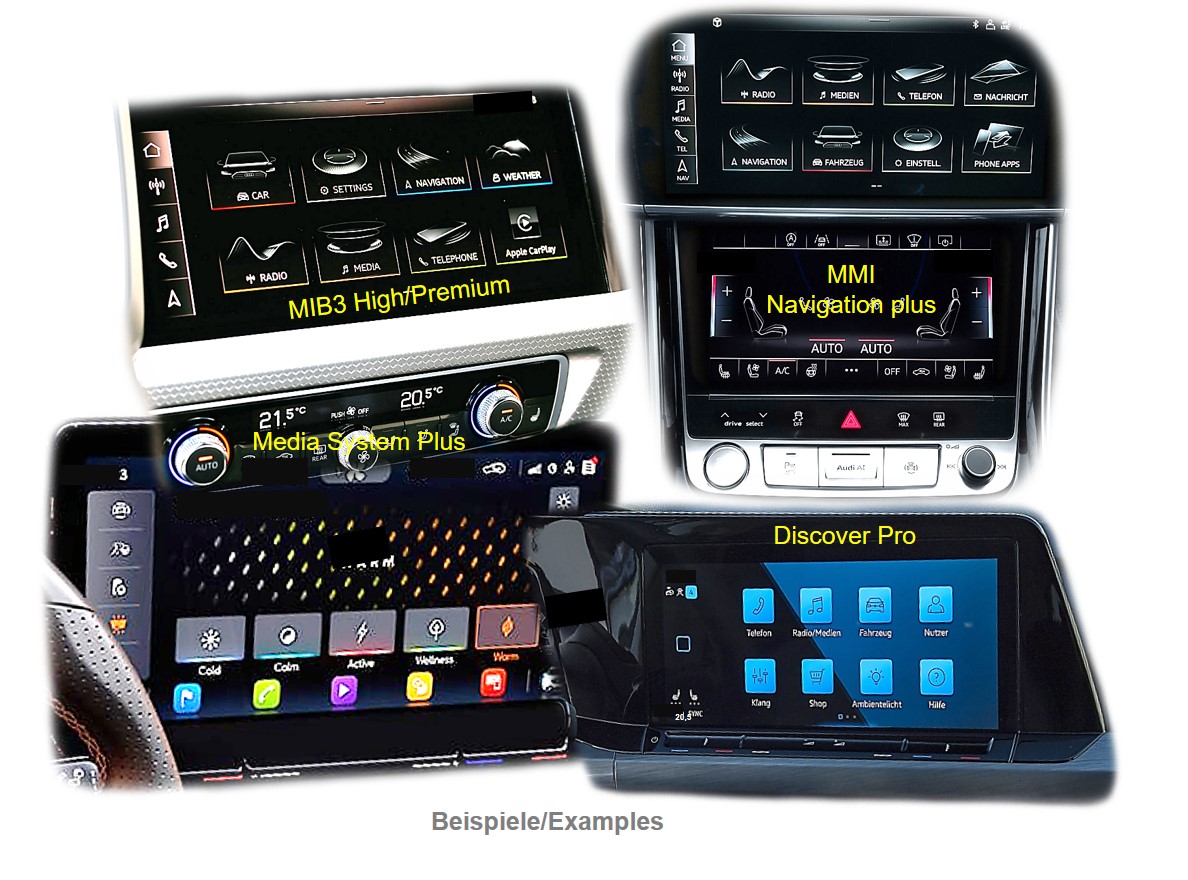

Kompatibilität

Hersteller	Modell	Navigation
Audi	A1 (GB) ab 11/2018, A3 (8Y) ab 03/2020, A4 Facelift (8W) ab 05/2019, A5 Facelift (F5) ab 10/2019, A6 (4K) ab 06/2018, A7 (4K) ab 02/2018, A8 (4N-D5) ab 11/2017, e-tron (GE) ab 03/2019 Q3 (F3) ab 08/2018, Q4 e-tron (FZ) ab 03/2021, Q4 Sportback e-tron (FZ) ab 03/2021, Q5 (FY) ab 09/2020, Q5 Sportback (FYT) ab 03/2021, Q7 Facelift (4M) ab 09/2019, Q8 (4M) ab 07/2018, Nicht kompatibel zu Fahrzeugen mit Werks-DVD-Player (Werks-DVD-Player zeigt kein Bild mehr an).	MIB2+ High/MIB3 Premium - MMI Radio Plus und MMI Navigation (Plus) mit MMI Touch Response - 8.8 Zoll, 10.1 Zoll oder 11.6 Zoll Monitor
Ford	Tourneo Connect 3 ab 05/2022	Audiosystem 6 MIB3 Standard oder High mit DIN Head-Unit mit separatem 10 Zoll ultra-wide Monitor
MAN	TGE (VW Crafter basiert) ab Modelljahr 2024	ICAS3/MIB3 - Composition Media oder Discover Media Infotainment mit 10.3 Zoll, 10.4 Zoll oder 12.9 Zoll Monitor mit separater DIN Head-Unit
Seat/Cupra	Born (K11) ab 2024, Formentor (KM7) ab 09/2020, Leon4 (KL) ab 01/2020, Terramar (KN2) ab 2024	ICAS3/MIB3 Standard oder High - Media System Plus Infotainment - mit DIN Head-Unit mit separatem 10 Zoll, 12 Zoll, 12.9 Zoll oder 13 Zoll ultra-wide Monitor
Skoda	Elroq (PY) ab 11/2024, Enyaq (5A) ab 11/2020, Kodiaq2 (KM7) ab 12/2023, Octavia4 (NX) ab 03/2020 Octavia4 Fave-Lift (PV) ab 01/2024, Superb4 (3Y) ab 12/2023	MIB3 Standard oder High - Bolero und Columbus Infotainment - mit DIN Head-Unit mit separatem 10 Zoll, 12 Zoll, 12.9 Zoll oder 13 Zoll ultra-wide Monitor
VW	Caddy5 (SB) ab 11/2020, Crafter Face-Lift (SZ/SY) ab 06/2024, ID.3 (E11) ab 09/2020, ID.4 (E21) ab 12/2020, ID.5 (E39) ab 01/2022, ID.7 (ED) ab 08/2023, ID.Buzz (EB) ab 05/2022, Golf 8 (CD) ab 12/2019, Passat (B9) ab 11/2023, Tayron ab 2024, Tiguan3 ab 11/2023, Transporter T7 (ST) ab 10/2021	ICAS3/MIB3 High - Discover Media/Pro, Ready 2 Discover Infotainment mit DIN Head-Unit mit separatem 10 Zoll, 10.3 Zoll, 10.4 Zoll, 12 Zoll, 12.9 Zoll oder 13 Zoll ultra-wide Monitor
VW	Touareg3 (CR) ab 07/2018 Nicht kompatibel zu Fahrzeugen mit Werks-DVD-Player (Werks-DVD-Player zeigt kein Bild mehr an).	Discover Premium (18T) MIB mit 15 Zoll Monitor

Einschränkungen

CAN-Bus Kompatibilität	Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video	Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. FM-Modulator).
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
Werks-DVD-Player	Nicht kompatibel zu Audi-Fahrzeugen und VW Touareg mit Werks-DVD-Player (Werks-DVD Player zeigt kein Bild mehr an)!
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
Hilfslinien für Rückfahrkamera und PDC	Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktion bewegliche Hilfslinien und optische PDC-Anzeige nicht genutzt werden.

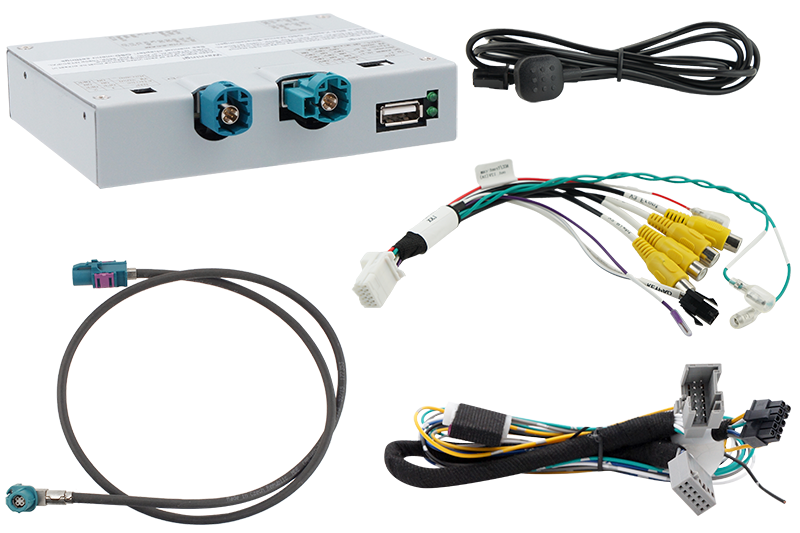

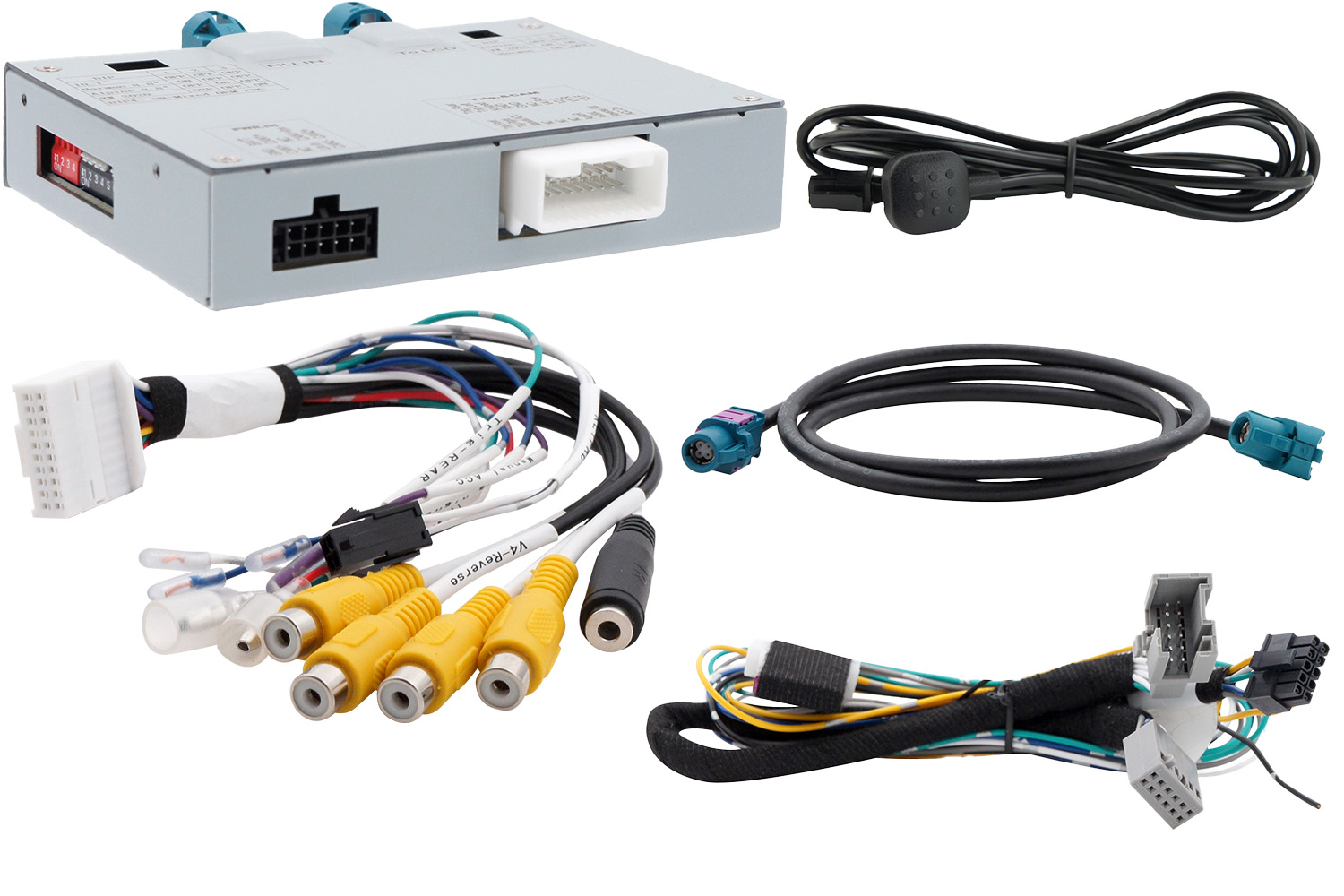

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom: offene Kabelenden
CAN-Bus: Plug & Play (Quadlock-Einsatz)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden

Technische Daten

Betriebsspannung	12V DC (9~16V)
Ruhestrom	ca. 4mA
Stromaufnahme	400mA
Video Eingang	0.7~1V
Video Eingangs-Signalarten	FBAS/AHD
Signalnormen FBAS/AHD	NTSC/PAL
Temperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	117 x 25 x 109mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
