Video-Einspeiser passend für Uconnect 8.4 all in one HU

Video-Einspeiser passend für Uconnect 8.4 all in one HU

Artikel-Nr.: RL4-UCON8-AO

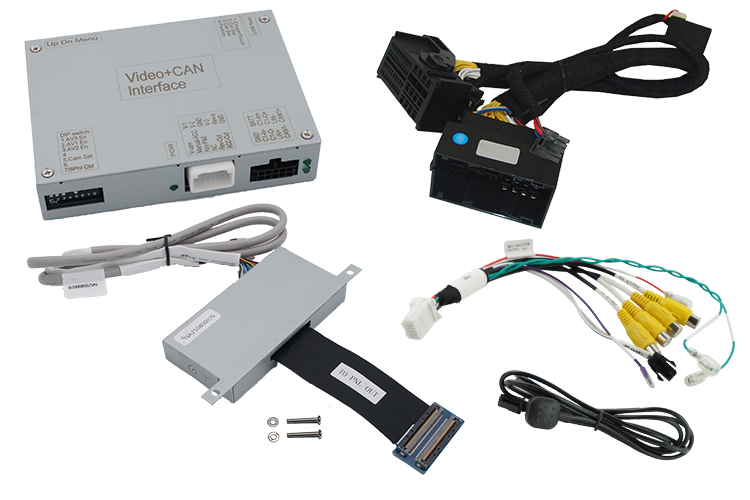

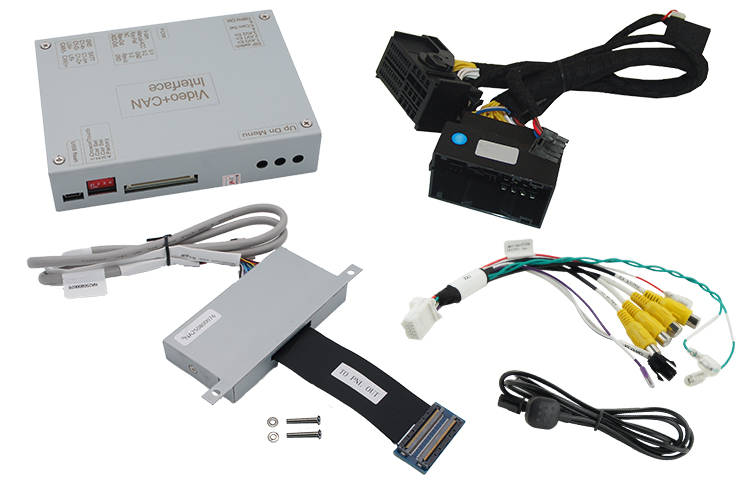

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Dodge und Jeep Fahrzeuge mit Uconnect all in one Head-Unit mit 8.4 Zoll Monitor.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS Rückfahrkamera Video-Eingang
1 CVBS Frontkamera Video-Eingang
2 CVBS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10, 15 oder 20 Sekunden (einstellbar)
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Dodge	RAM 1500/2500/3500 Modelljahre 2013-2018, Challenger Modelljahre 2015-2017, Charger Modelljahre 2015-2017, Durango Modelljahre 2014-2017, Viper Modelljahre 2013-2017 und andere Fahrzeuge mit	Uconnect 8.4AN/RA4 und 8.4A/RA3, 8.4 Zoll Monitor mit All-in-One Head-Unit

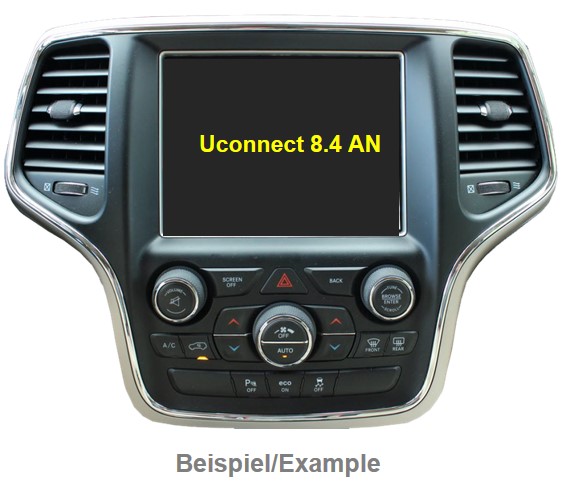

Jeep	Cherokee Modelljahr bis 2018, Grand Cherokee Modelljahre 2014-2017 und andere Fahrzeuge mit	Uconnect 8.4AN/RA4 und 8.4A/RA3 8.4 Zoll Monitor mit All-in-One Head-Unit

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10, 15 oder 20 Sekunden (einstellbar). Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
Abstandslinien	Die Darstellung der Abstandslinien funktioniert nicht in allen Fahrzeugen.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

Anschlüsse

Bildeinspeisung: Flachbandkabel
Strom und CAN-Bus: Plug&Play Kabel
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	4mA
Stromaufnahme	150mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Interface-Box	116 x 25 x 90mm (B x H x T)
Abmessungen Tochter PCB-Box	103 (132 mit Halteflügel) x 16 x 53mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.

Herstellerangaben

Hersteller/manufacturer: NavLinkz
Anschrift/address: Heidberghof 2
Plz/zip: 47495 Ort/city: Rheinberg, Deutschland
Telefon/phone: +49 2843 17595 00
email: mail@navlinkz.de
verantwortliche Person/responsible person: NavLinkz GmbH
