Video-Einspeiser passend für Dodge Ram 2019- Uconnnect 8 +12
- Artikel-Nr.: RL4-UCON12
-
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Chrysler Pacifica MJ 2018-, Dodge Ram MJ2019- und Jeep Grand Cherokee MJ2019- mit Uconnect 4V NAV UAV/X mit separatem 8 und 12 Zoll Monitor.
Das r.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer... mehr
Das r.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 1 FBAS Frontkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge PAL und NTSC kompatibel
Kompatibilität
Hersteller | Modell | Navigation |
---|---|---|
Chrysler | Pacifica ab Modelljahr 2018 | Uconnect 4C NAV UAV Infotainment mit 8,4-Zoll-Monitor und separater Head-Unit |
Dodge | RAM ab Modelljahr 2019 | Uconnect 4C NAV UAX Infotainment mit 8,4-Zoll oder 12-Zoll-Monitor und separater Head-Unit |
Jeep | Grand Cherokee ab Modelljahr 2019 | Uconnect 4C NAV UAV Infotainment mit 8,4-Zoll-Monitor und separater Head-Unit |
Einschränkungen
Nur Video | Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. |
Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich. |
PDC | Wenn das Video Interface keine erforderlichen Informationen vom Fahrzeug CAN-Bus erhält, kann die optische PDC-Anzeige nicht genutzt werden. |

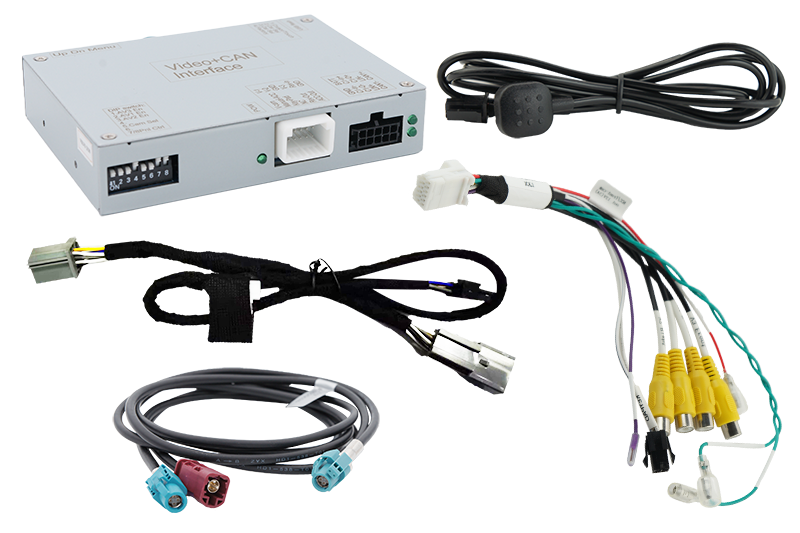

Anschlüsse
- Bildeinspeisung: 4-Pin HSD
- Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
Betriebsspannung | 12V DC (7~25V) |
Ruhestrom | 3mA |
Stromaufnahme | 330mA |
Video Eingang | 0.7~1V |
Video Eingang Formate | PAL/NTSC |
Betriebstemperatur | -40°C bis +85°C |
Abmessungen Video-Box | 117 x 26 x 103mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
