Video-Einspeiser AHD/CVBS passend PSA mit 5 Zoll MCA250

Video-Einspeiser AHD/CVBS passend PSA mit 5 Zoll MCA250

Artikel-Nr.: HDA-UCON5-250
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. CVBS und AHD fähig. Passend für Citroen, Fiat, Opel, Peugeot und Toyota Transporter mit Radio MCA250 DAB mit 5 Zoll Monitor.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Grundsätzlich empfehlen wir die Nachrüstung von CVBS-Kameras und CVBS-Video-Quellen, da der Werksmonitor nur eine geringe Auflösung besitzt und die Darstellung von AHD-Signalen mit 720p- und 960p-Auflösung dadurch qualitativ schlechter ausfällt.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS/AHD-Eingang für Rückfahrkamera
1 CVBS/AHD-Eingang für Frontkamera
2 CVBS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz)
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

Optional: Anstelle des im Lieferumfang enthaltenen externen Tasters kann das Interface auch über die optional erhältliche Fernbedienung "HDA-RC" bedient werden. Diese ermöglicht die direkte Anwahl der Video-/Kameraeingänge und eine komfortablere Änderung der Einstellungen in den jeweiligen OSD-Menüs.
Die Fernbedienung ist kompatibel mit allen HDA- und HDV-Interfaces, die am Ende der Softwareversion mit "RC" gekennzeichnet sind.

Kompatibilität

Hersteller	Modell	Navigation

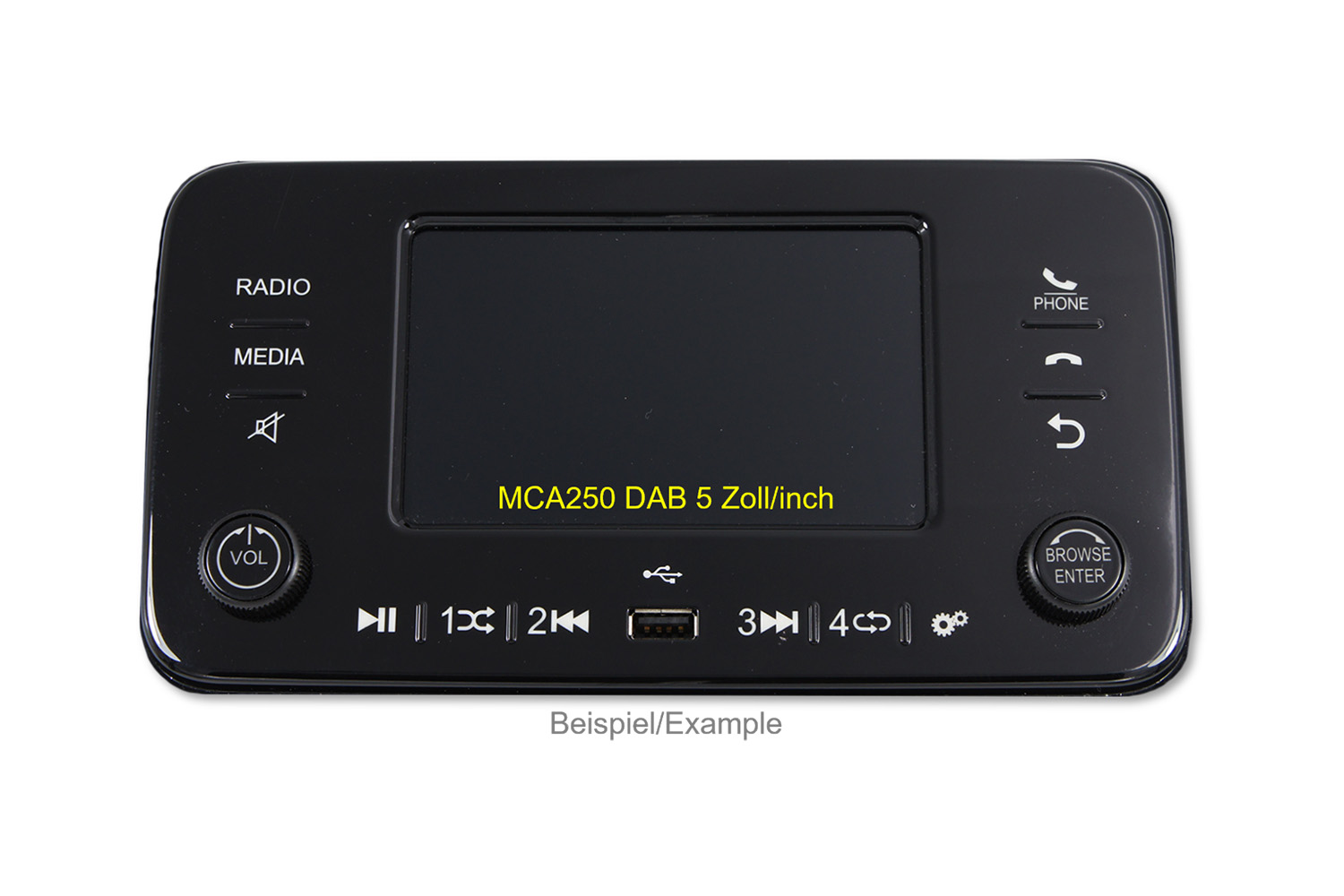

Citroen	Jumper2 (X295) ab Modelljahr 2024, Relay3 (X295) ab Modelljahr 2024	Radio MCA250 DAB mit 5 Zoll Monitor und kurzer Head Unit
Fiat	Ducato3 Serie 8 (X250) ab Modelljahr 2021	Radio MCA250 DAB mit 5 Zoll Monitor und kurzer Head Unit
Opel	Movano C ab Modelljahr 2024	Multimedia Radio - Radio MCA250 DAB mit 5 Zoll Monitor und kurzer Head Unit
Peugeot	Boxer2 (X295) ab Modelljahr 2024	Radio MCA250 DAB mit 5 Zoll Monitor und kurzer Head Unit
Toyota	ProAce Max (T) ab Modelljahr 2024	RCE DAB-Radio - Radio MCA250 DAB mit 5 Zoll Monitor und kurzer Head Unit

Einschränkungen

CAN-Bus Kompatibilität	Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video	Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. FM-Modulator). Für eine eingespeiste HDMI-Quelle wird Audio über einen analogen Audio-Ausgang (3,5mm Klinkenbuchse) ausgegeben.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
AHD-Kameras	AHD-Kameras mit einer Auflösung von 1080p sind nicht kompatibel.

HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Werksmonitor muss dafür geöffnet werden)! Gehäuseteile des Werksmonitors müssen für die Installation leicht modifiziert werden.

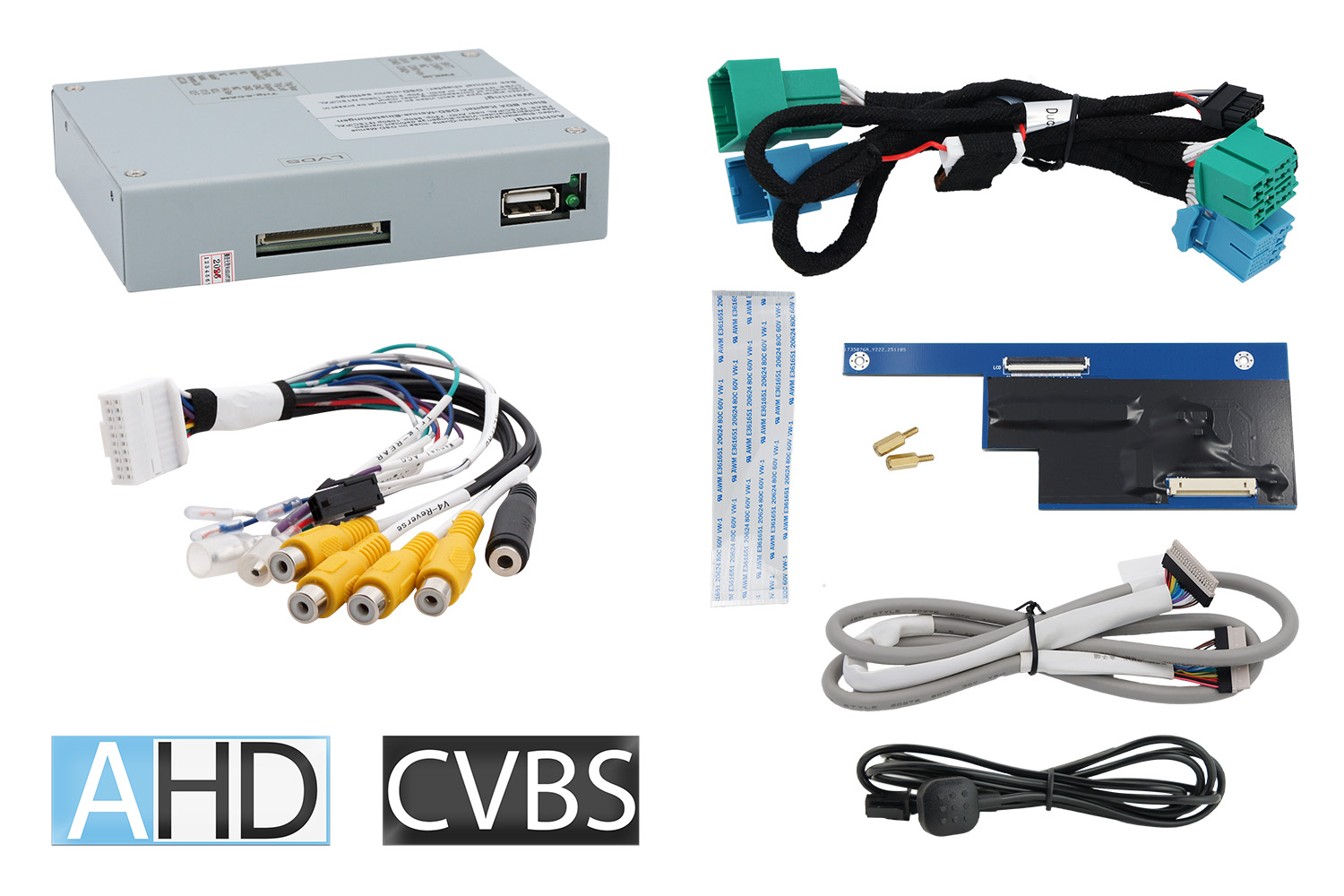

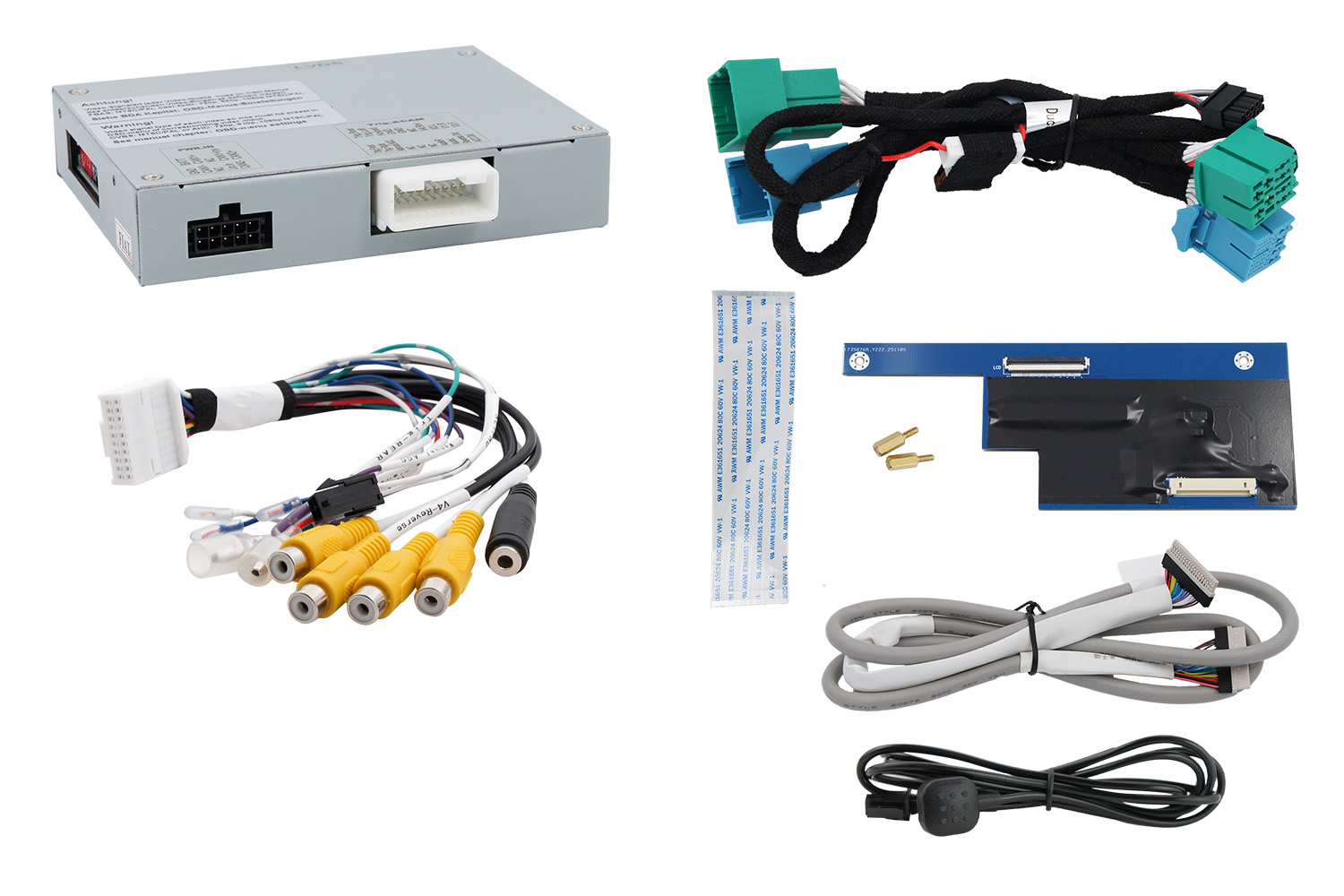

Anschlüsse

Bildeinspeisung: Flachbandkabel
Strom und CAN-Bus: Plug&Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden

Technische Daten

Betriebsspannung	12V DC (9~16V)
Ruhestrom	ca. 2.2mA
Stromaufnahme	ca. 150mA
Video Eingang	0.7~1V
Video Eingangs-Signalarten	CVBS/AHD
Signalnormen CVBS/AHD	NTSC/PAL
Temperaturbereich	-40°C bis +85°C
Abmessungen Interface-Box	117 x 25 x 97mm (B x H x T)
Abmessungen Tochter PCB/td>	160 x 5 x 62mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
