Video-Einspeiser AHD/CVBS passend VAG MIB2/MIB3 9.2 Zoll

Video-Einspeiser AHD/CVBS passend VAG MIB2/MIB3 9.2 Zoll

Artikel-Nr.: HDA-MIB92

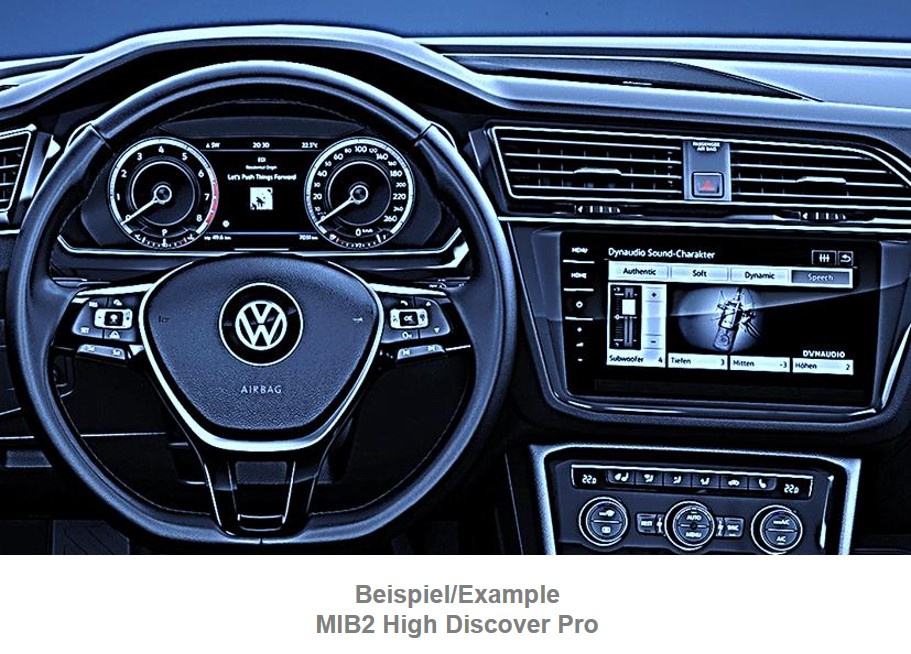

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und 2 weitere Video-Eingänge. CVBS und AHD-fähig, Passend für VAG Fahrzeuge mit Discover Pro, Columbus oder Media System Plus - MIB2 und MIB3 High mit 9.2 Zoll Touch Monitor. VW, Skoda und Seat/Cupra ab MJ2018.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Alle Video-Eingänge sind CVBS und AHD kompatibel.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS/AHD-Eingang für Rückfahrkamera
1 FBAS/AHD-Eingang für Frontkamera
2 FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar)
PDC-Grafik aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

Optional: Anstelle des im Lieferumfang enthaltenen externen Tasters kann das Interface auch über die optional erhältliche Fernbedienung "HDA-RC" bedient werden. Diese ermöglicht die direkte Anwahl der Video-/Kameraeingänge und eine komfortablere Änderung der Einstellungen in den jeweiligen OSD-Menüs.
Die Fernbedienung ist kompatibel mit allen HDA- und HDV-Interfaces, die am Ende der Softwareversion mit "RC" gekennzeichnet sind.

Kompatibilität

Hersteller	Modell	Navigation
Seat/Cupra	Arona (KJ7) ab Modelljahr 2022, Ateca (KH7) ab Modelljahr 2021, Ibiza (KJ) ab Modelljahr 2022, Tarraco (KN2) ab 12/2018	MIB2 High und MIB3 High Media System Plus DIN Head-Unit mit separatem 9.2 Zoll Monitor (nur 9.2 Zoll!)
Skoda	Fabia3 (NJ) ab 06/2017 bis 08/2021, Fabia4 (PJ) ab 09/2021, Kamiq (NW4) ab 06/2019, Karoq (NU7) ab Modelljahr 2018, Kodiaq (NS7) ab 03/2017 bis 10/2023, Octavia3 (5E) ab Modelljahr 2018, Scala (NW1) ab 01/2019, Superb3 (3V) ab Modelljahr 2018 bis 11/2023	MIB2 High und MIB3 High - Columbus - DIN Head-Unit mit separatem 9.2 Zoll Monitor (nur 9.2 Zoll!)
Volkswagen	Arteon (3H) ab Modelljahr 2018, Golf7 (5Q) Modelljahr 2018 bis 2019, Golf7 Sportsvan (AM1) Modelljahre 2018 bis 2020, Passat (B8) ab Modelljahr 2018 bis 10/2023, Polo (AW1) ab 06/2021, T-Roc (A11) ab 01/2022, T-Cross (C1) ab 07/2020, Taigo (CS) ab 09/2021, Tiguan2 (AD1) ab Modelljahr 2018 bis 11/2023, Touran (5T) Modelljahre ab 2018, Touareg3 (CR) ab 07/2018, Transporter T6.1 (SH) ab 10/2019	MIB2 High und MIB3 High- Discover Pro - DIN Head-Unit mit separatem 9.2 Zoll Monitor (nur 9.2 Zoll!)

Einschränkungen

CAN-Bus Kompatibilität	Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video	Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. FM-Modulator).
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
Hilfslinien für Rückfahrkamera und PDC	Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktion bewegliche Hilfslinien und optische PDC-Anzeige nicht genutzt werden.
Fahrzeuge mit Anhängerrangierassistent (Trailer Assist)	In Fahrzeugen mit Anhängerrangierassistent (Trailer Assist) ist diese Funktion nicht kompatibel, d.h. bei installiertem Interface kann der Assistent nicht mehr genutzt werden.

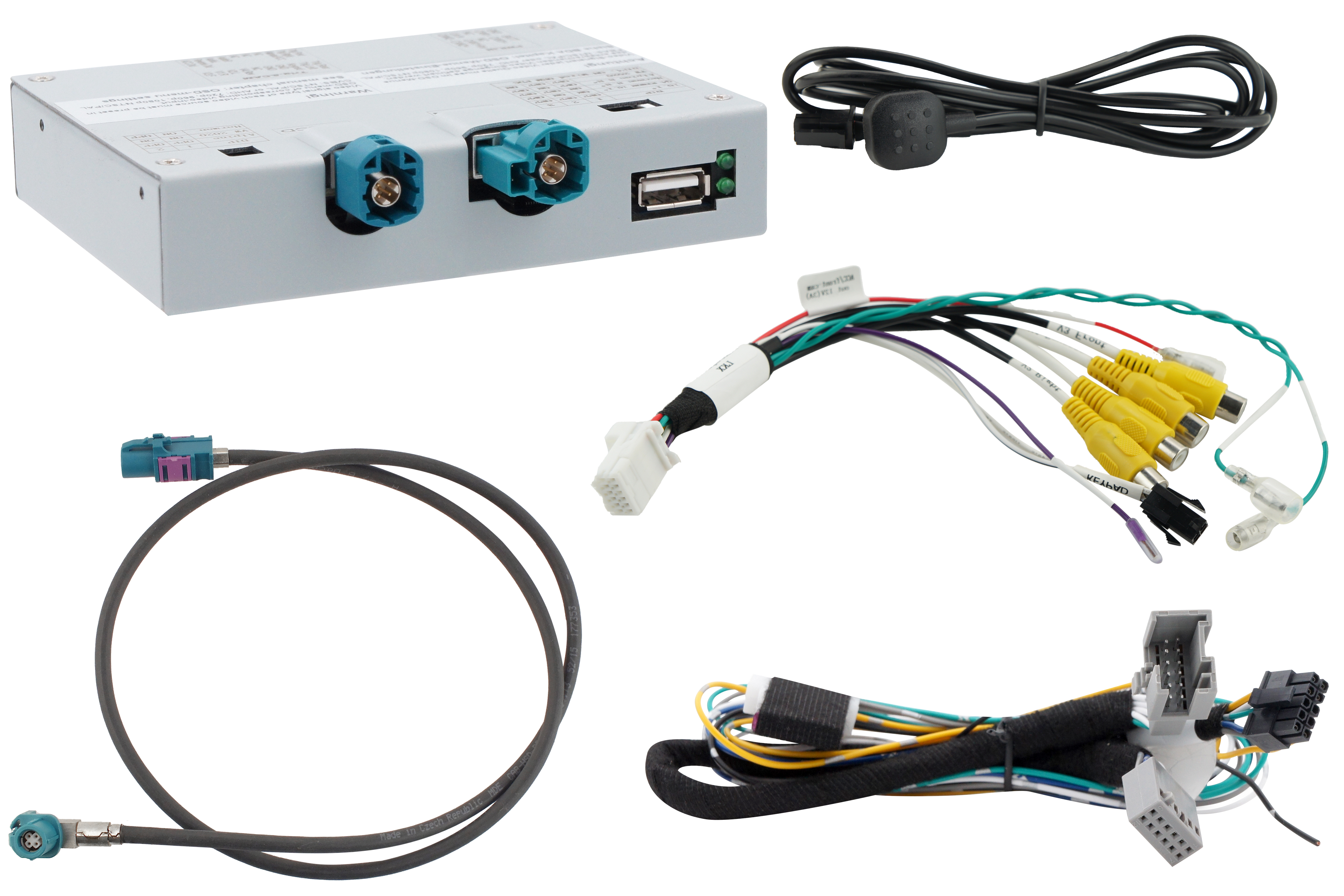

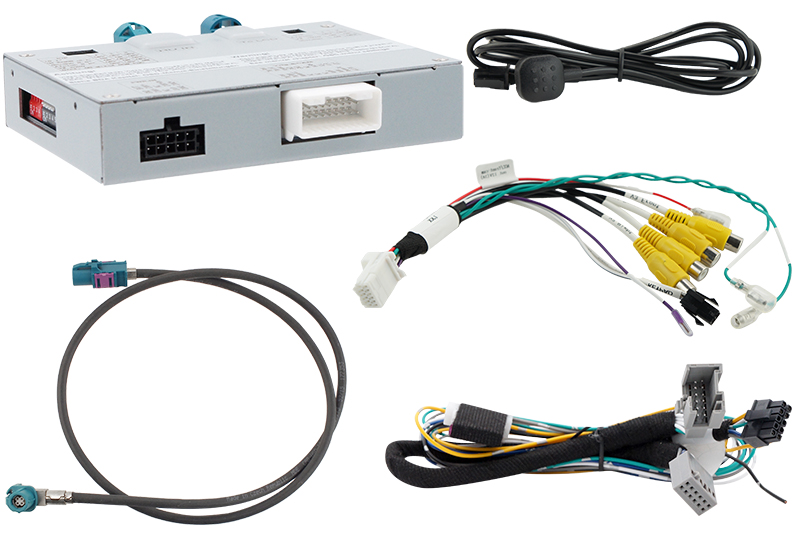

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom: offene Kabelenden
CAN-Bus: Plug & Play (Quadlock-Einsatz)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden

Technische Daten

Betriebsspannung	12V DC (9~16V)
Ruhestrom	ca. 5mA
Stromaufnahme	350mA
Video Eingang	0.7~1V
Video Eingangs-Signalarten	FBAS/AHD
Signalnormen CVBS/AHD	NTSC/PAL
Temperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	117 x 25 x 109mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
