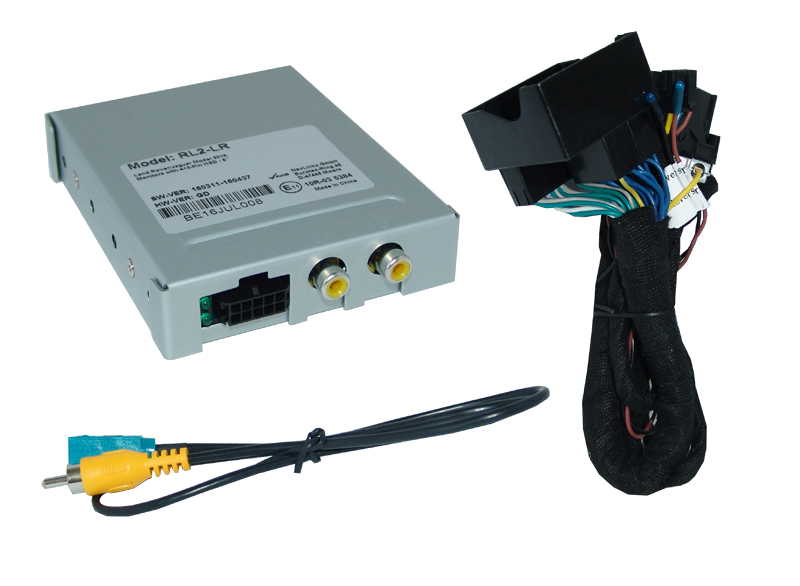

** Video-Einspeiser passend für JLR Model 2012-2016
- Artikel-Nr.: RL2-LR16
-
Video-Einspeiser für Rückfahrkamera (NTSC). Passend für Land Rover und Jaguar Modelljahre 2012 bis 2016 (nicht 2017) mit Automatik und 8 Zoll Touch-Screen Navigation 4 ohne Meridian Sound-System. Mit Fahrwegslinien (außer bei Jaguar XF).
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera an das... mehr
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Plug and Play Interface
- 1 FBAS Rückfahrkamera Video-Eingang
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
- Rückfahrkamera Video-Eingang nur NTSC kompatibel
Kompatibilität
Hersteller | Modell | Navigation |
---|---|---|
Jaguar | F-Type Modelljahre ab 2013 bis 2015, XF X250 Modelljahre ab 2012 bis 2015, XJ X351 Modelljahre ab 2010 bis 2015 | Touch-Screen Navigation Version 3 (resistiv) und 3.1 (kapazitiv) |
F-Pace ab Modelljahr 2016, F-Type ab Modelljahr 2016, XE ab Modelljahr 2016, XF ab Modelljahr 2016, XJ ab Modelljahr 2016 | Incontrol Touch mit 8 Zoll Monitor | |
Land Rover | Range Rover Evoque L538, Range Rover Sport L320, Discovery4 L319 Modelljahre ab 2012 bis 2014, Range Rover (Vogue) L322, Freelander2 L359 Modelljahre ab 2013 NUR FAHRZEUGE MIT AUTOMATIK GETRIEBE | Touch-Screen Navigation Version 3 (resistiv) und 3.1 (kapazitiv) |
Fahrzeuge Modelljahre ab 2015 bis 2016 (nicht 2017) MIT Meridian-Sound-System NUR FAHRZEUGE MIT AUTOMATIK GETRIEBE | Touch-Screen Navigation Version 3 (resistiv) und 3.1 (kapazitiv) | |
Fahrzeuge Modelljahre ab 2015 bis 2016 (nicht 2017) OHNE Meridian-Sound-System NUR FAHRZEUGE MIT AUTOMATIK GETRIEBE | Incontrol Touch mit 8 Zoll 16:9 Monitor mit Touch-Screen Menü 4 |
Einschränkungen
Abstandslinien | Die Darstellung der Abstandslinien funktioniert nicht in allen Fahrzeugen. |
Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |
Anschlüsse
- Bildeinspeisung: Adapter Fakra auf Cinch
- Spannung und CAN-Bus: Plug & Play (fahrzeugspezifisch)
- Rückfahrkamera-Eingang: Cinch Buchse
Technische Daten
Betriebsspannung | 12V DC (7~25V) |
Ruhestrom | 40mA |
Stromaufnahme | 190mA |
Video Eingang | 0.7~1V |
Video Eingangs-Signalarten | FBAS |
Signalnormen FBAS | NTSC |
Temperaturbereich | -40°C bis +85°C |
Abmessungen Video-Box | 80 x 22 x 110mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
Herstellerangaben
Hersteller/manufacturer: NavLinkzAnschrift/address: Heidberghof 2
Plz/zip: 47495 Ort/city: Rheinberg, Deutschland
Telefon/phone: +49 2843 17595 00
email: mail@navlinkz.de
verantwortliche Person/responsible person: NavLinkz GmbH
