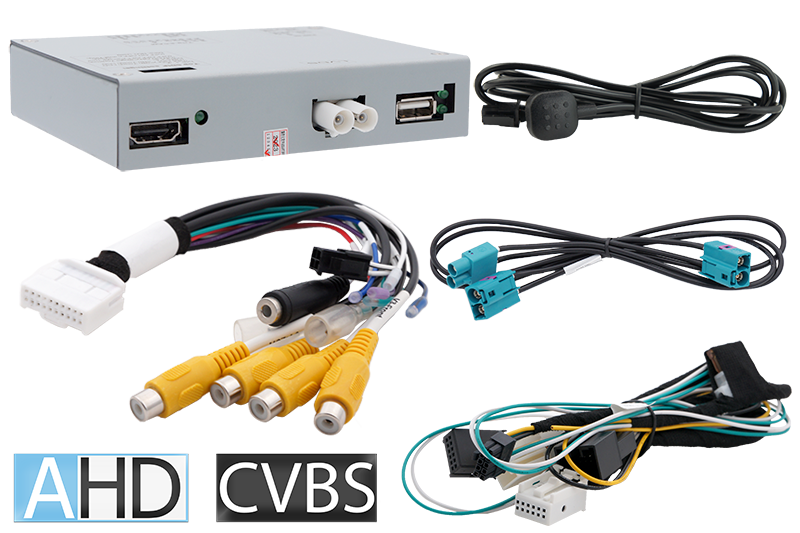

Video-Einspeiser AHD/FBAS/HDMI passend für MB NTG5.5

Video-Einspeiser AHD/FBAS/HDMI passend für MB NTG5.5

Artikel-Nr.: HDV-MBN55
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und 2 weitere Video-Eingänge. FBAS und AHD-fähig, Zusätzlicher HDMI Eingang. Passend für Mercedes Benz Fahrzeuge mit Comand Online oder Audio20 NTG5.5 mit 7, 8, 10.25 oder 12.3 Zoll Monitor.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers. Zusätzlich hat das Video-Interface einen HDMI-Eingang, der für eine HD Rückfahrkamera oder eine andere HDMI-Quelle (z. B. iOS/Android-Gerät, Laptop, Streaming-Stick) genutzt werden kann.

Alle Video-Eingänge sind FBAS und AHD kompatibel.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS/AHD-Eingang für Rückfahrkamera
1 FBAS/AHD-Eingang für Frontkamera
2 FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
1 HDMI-Eingang für HD Rückfahrkamera oder andere HDMI-Quelle (z.B. iOS/Android-Gerät, Laptop, Streaming-Stick, DVB-T2 Tuner, etc.)
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Fahrwegslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

Kompatibilität

Hersteller	Modell	Navigation
Mercedes Benz	C-Klasse (W205) ab 08/2018 bis 11/2020, C-Klasse T-Modell/Kombi (S205) ab 08/2018 bis 02/2021, C-Klasse Cabrio (A205) ab 08/2018 bis 03/2023, C-Klasse Coupé (C205) ab 08/2018 bis 03/2023, CLS-Coupé (C257) ab 02/2018 bis 07/2020, E-Klasse (W213) ab 04/2016 bis 06/2020, E-Klasse T-Modell/Kombi (S213) ab 04/2016 bis 06/2020, E-Klasse Cabrio (A238) ab 09/2017 bis 06/2020, E-Klasse Coupé (C238) ab 09/2017 bis 06/2020, G-Klasse (G463) ab 05/2018, GT AMG 4-Türer (X290) ab 09/2018 bis 06/2020, S-Klasse Coupé (C217) ab ca. 05/2017 bis 08/2020, S-Klasse (V/X/W222) ab 05/2017 bis 11/2020	Comand Online oder Audio20 NTG5.5 mit 7 Zoll, 8 Zoll, 10.25 Zoll oder 12.3 Zoll Monitor Nur für Fahrzeuge ohne Werks-TV-Tuner!

Einschränkungen

CAN-Bus Kompatibilität	Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video	Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte verwendet werden (z. B. AUX-UNI0x, FM-Modulator,).
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
Fahrwegslinien	Für Fahrzeuge mit 7 und 8.4 Zoll Monitor verfügbar, für Fahrzeuge mit 10 Zoll Monitor nur eingeschränkt verfügbar. Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface, kann die Funktionen Fahrwegslinien nicht genutzt werden.
Werks-TV Tuner	Nicht kompatibel mit Fahrzeugen mit Werks-TV-Tuner. Tuner stellt dann kein Bild mehr dar.
Fahrzeuge mit aktivem Parkassistent System 235	Während der Nutzung des werksseitigen aktiven Parkassistent-Systems 235 ist eine Darstellung des Kamerabildes nicht möglich.

Anschlüsse

Bildeinspeisung: Doppel-Fakra
Strom und CAN-Bus: Offene Kabelenden (Strom) und Plug & Play (CAN, fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden
Zusätzlicher Video-Eingang: HDMI
HDMI Audio-Ausgang: 3,5mm Klinkenbuchse

Technische Daten

Betriebsspannung	12V DC (9~16V)
Ruhestrom	ca. 6mA
Stromaufnahme	260mA
Video Eingang	0.7~1V
Video Eingangs-Signalarten	FBAS/AHD/HDMI
Signalnormen FBAS/AHD	NTSC/PAL
Temperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	115 x 25 x 109mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
