** Video-Einspeiser passend für MB Comand APS NTG3.5

** Video-Einspeiser passend für MB Comand APS NTG3.5

Artikel-Nr.: VL2-MBN35
Video-Einspeiser passend für Mercedes mit Comand APS NTG3.5 Navigation. Zum Anschluss zweier beliebiger Video-Quellen und einer Rückfahrkamera.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS Rückfahrkamera Video-Eingang
2 CVBS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Integrierter Audio-Switch (keine Audio-Einspeisung)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Mercedes Benz	S-Klasse (W221) ab 06/2009 bis 06/2013, CL-Klasse (C216) ab 06/2009 mit Dual-View	Comand APS HD NTG3.5 Dual-View und NON-Dual View Monitor

Einschränkungen

Nur Video	Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

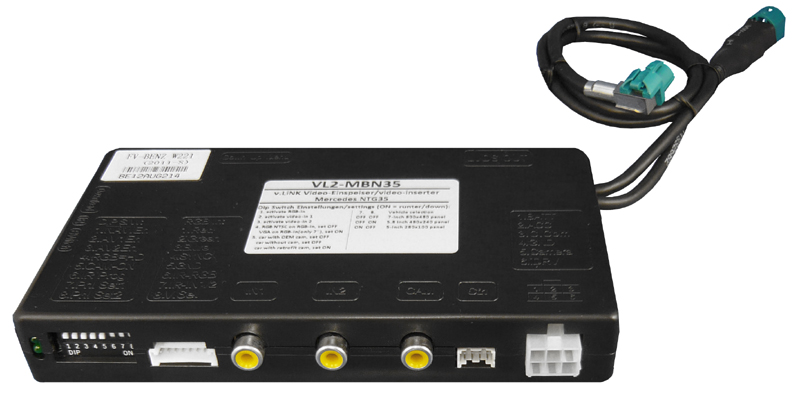

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Audio-Switch: je 2-fach Cinch Buchsen (2 Eingänge auf 1 Ausgang)

Technische Daten

Betriebsspannung	12 V DC (7~25V)
Ruhestrom	<5 mA
Stromaufnahme	300 mA
Video Eingang	0.7~1 V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	182 x 24 x 100mm (B x H x T)
Abmessungen CAN-Box	73 x 22 x 45mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.

Herstellerangaben

Hersteller/manufacturer: NavLinkz
Anschrift/address: Heidberghof 2
Plz/zip: 47495 Ort/city: Rheinberg, Deutschland
Telefon/phone: +49 2843 17595 00
email: mail@navlinkz.de
verantwortliche Person/responsible person: NavLinkz GmbH
