RFK AHD 1080p/CVBS, PAL/NTSC Mini-Clip-Kamera, 170°

RFK AHD 1080p/CVBS, PAL/NTSC Mini-Clip-Kamera, 170°

Artikel-Nr.: CAM-X151C

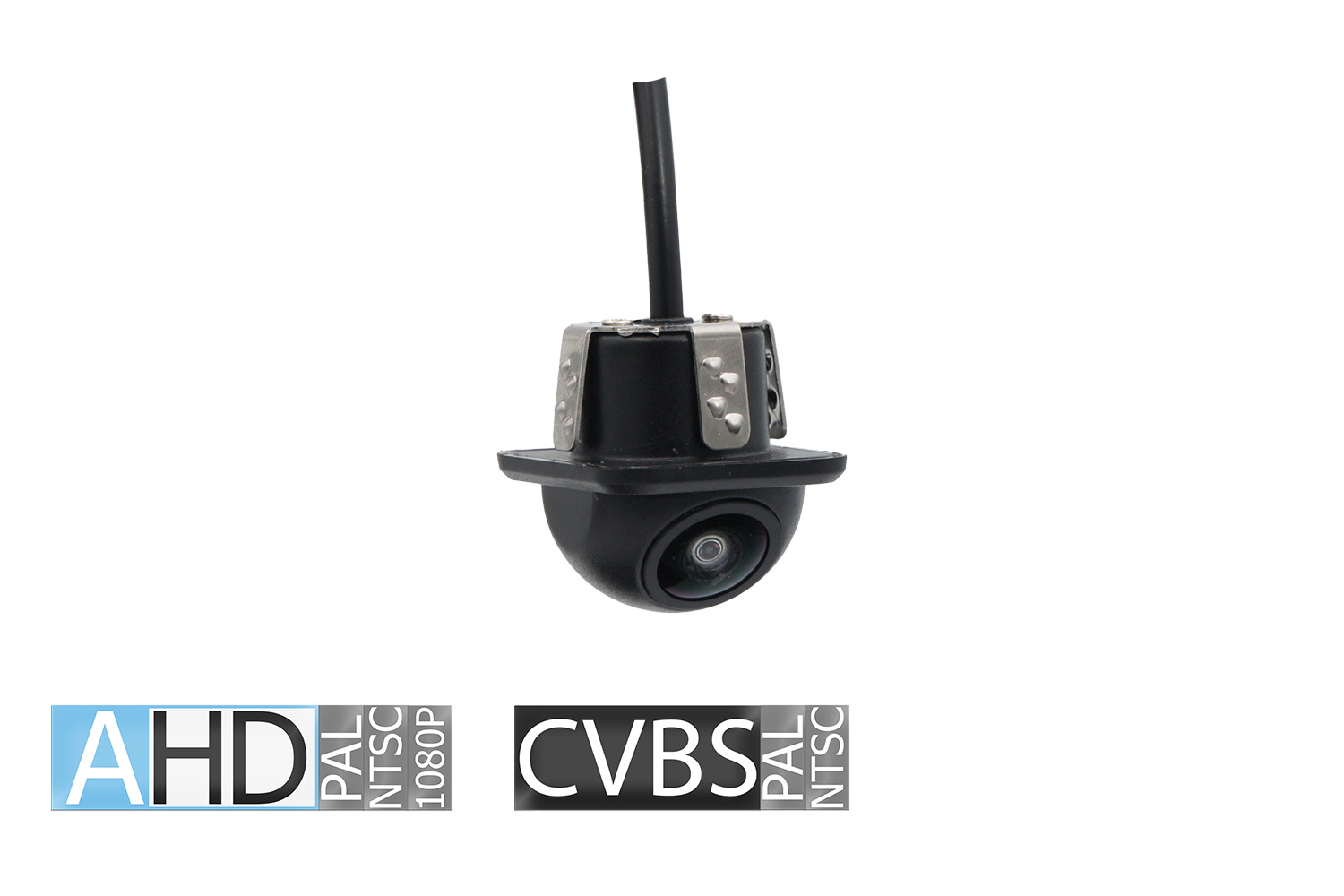

Mini-Clip-Kamera AHD 1080p/CVBS , PAL/NTSC, 1/4 Zoll CMOS mit Weitwinkel 175° diagonal. Abschaltbare Führungslinien. Horizontaler Unterbau und vertikaler Anbau möglich. IP69. Gesamt 9,00m Kabel.

Mini-Clip-Rückfahrkamera AHD/CVBS/PAL/NTSC mit 170° Weitwinkel diagonal für... mehr

Menü schließen

Mini-Clip-Rückfahrkamera AHD/CVBS/PAL/NTSC mit 170° Weitwinkel diagonal für horizontalen Unterbau und vertikalen Anbau.

Neue Kameratechnik
Die Videoausgabe kann zwischen CVBS und AHD 1080p umgeschaltet werden und ist wahlweise in 30Hz [NTSC] oder 25Hz [PAL] verfügbar. Dadurch lässt sich die Kamera mit einer Vielzahl unterschiedlicher Bildwiedergabegeräte mit unterschiedlichen Video-Eingangsspezifikationen nutzen.
So kann sie beispielsweise an After-Market Moniceivern mit CVBS NTSC Videoeingang betrieben werden, an Monitoren mit hochauflösendem AHD 1080p 25Hz [PAL] Video-Eingang oder auch an unseren eigenen Video Interfaces (CVBS- und AHD-Versionen). Diese ermöglichen die Anbindung der Rückfahrkamera an werksseitige Infotainmentsysteme.

Wichtiger Hinweis bei Nutzung als AHD-Kamera
Wenn der Kamera Video-Ausgang über die Kabelschlaufen auf AHD 1080p 30 Hz [NTSC] oder AHD 1080p 25 Hz [PAL] eingestellt wird, muss der Video-Eingang des angeschlossenen Monitors oder Interfaces mit diesem Videosignaltyp kompatibel sein!

Produktfeatures

Mini-Clip-Rückfahrkamera
Sensor-Typ CMOS 1/4 Zoll AHD/CVBS/PAL/NTSC umschaltbar
Auflösung 1080p
Bildrate 25fps (PAL) / 30fps (NTSC) umschaltbar
Blende F1.36
Lichtempfindlichkeit 0,02 Lux
Winkel horizontal 145°, vertikal 85°, diagonal 170°
Gespiegeltes Bild (fest)
Abstandslinien optional abschaltbar
Schutzklasse IP69
Inklusive 20mm Bohrer

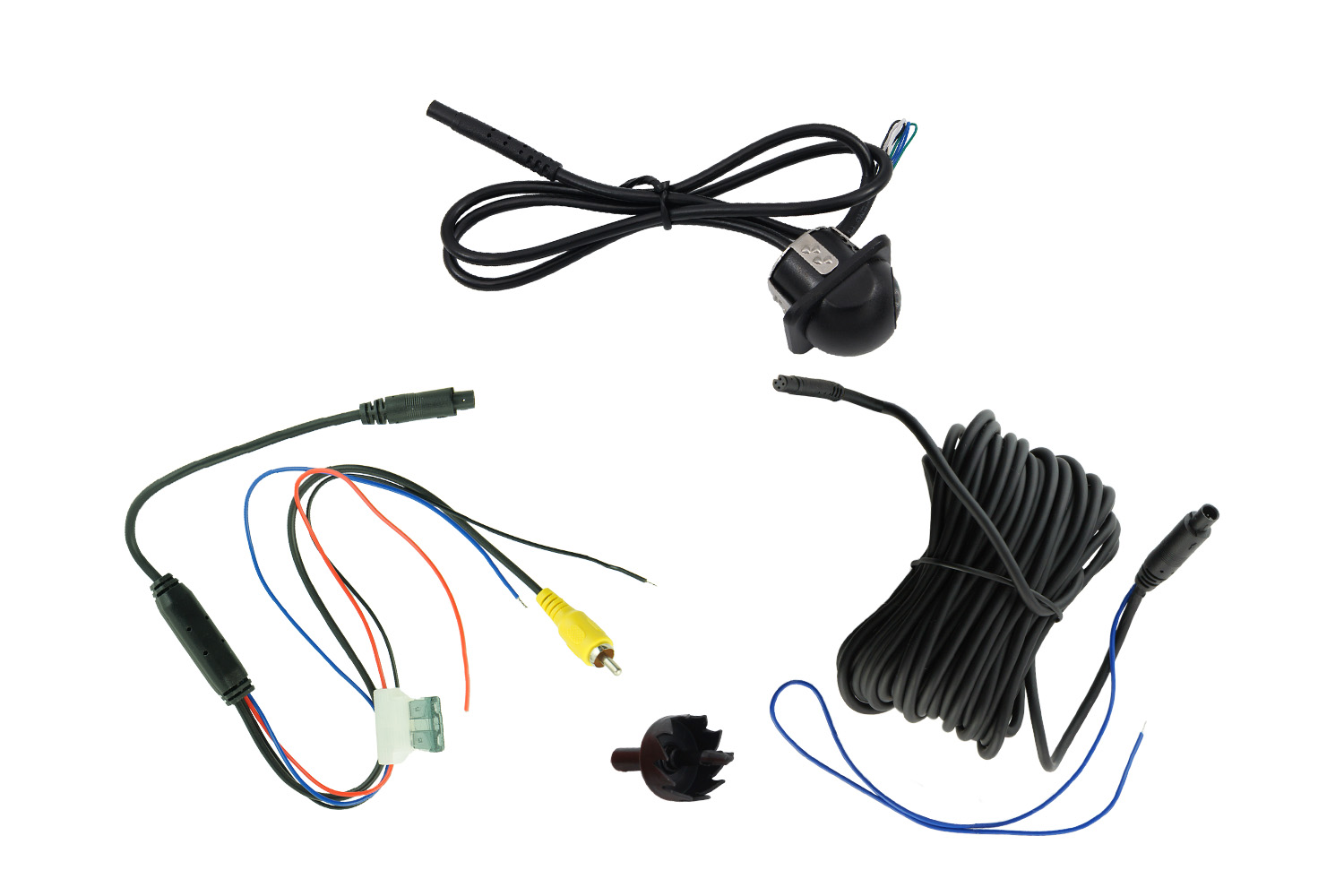

Mini 4-Pin-3V Systemkabelsatz mit Durchleitung (blau) für Rückfahrsignal
9,0m gesamte Systemkabellänge, setzt sich zusammen aus:

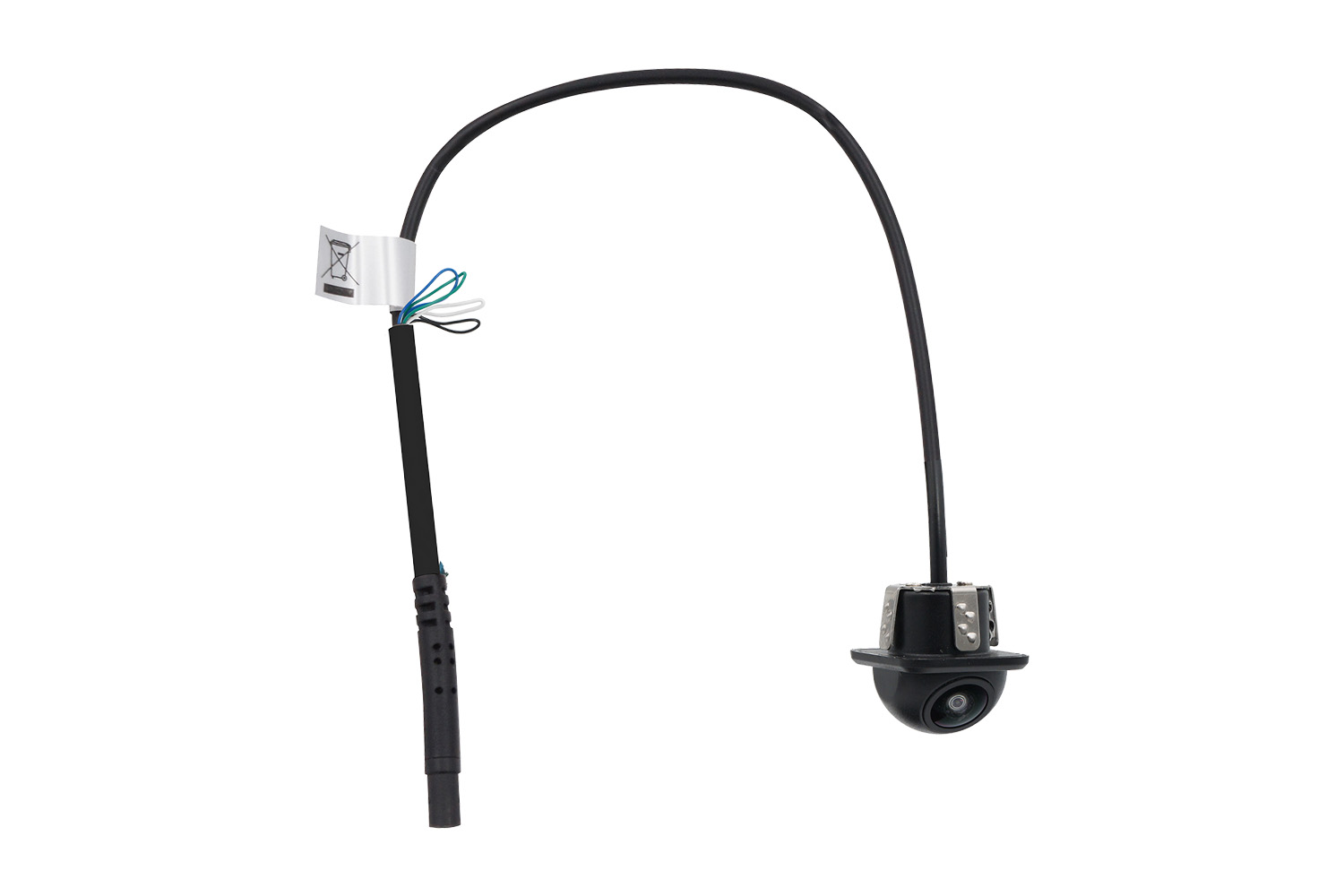

0,50 Kabel an Kamera auf 4-Pin-3V Buchse (Ø 5mm)
8,00m Verlängerung 4-Pin-3V Stecker auf 4-Pin-3V Buchse
0,50m Adapter 4-Pin-3V Stecker auf Cinch Stecker + Stromversorgung (offene Enden)

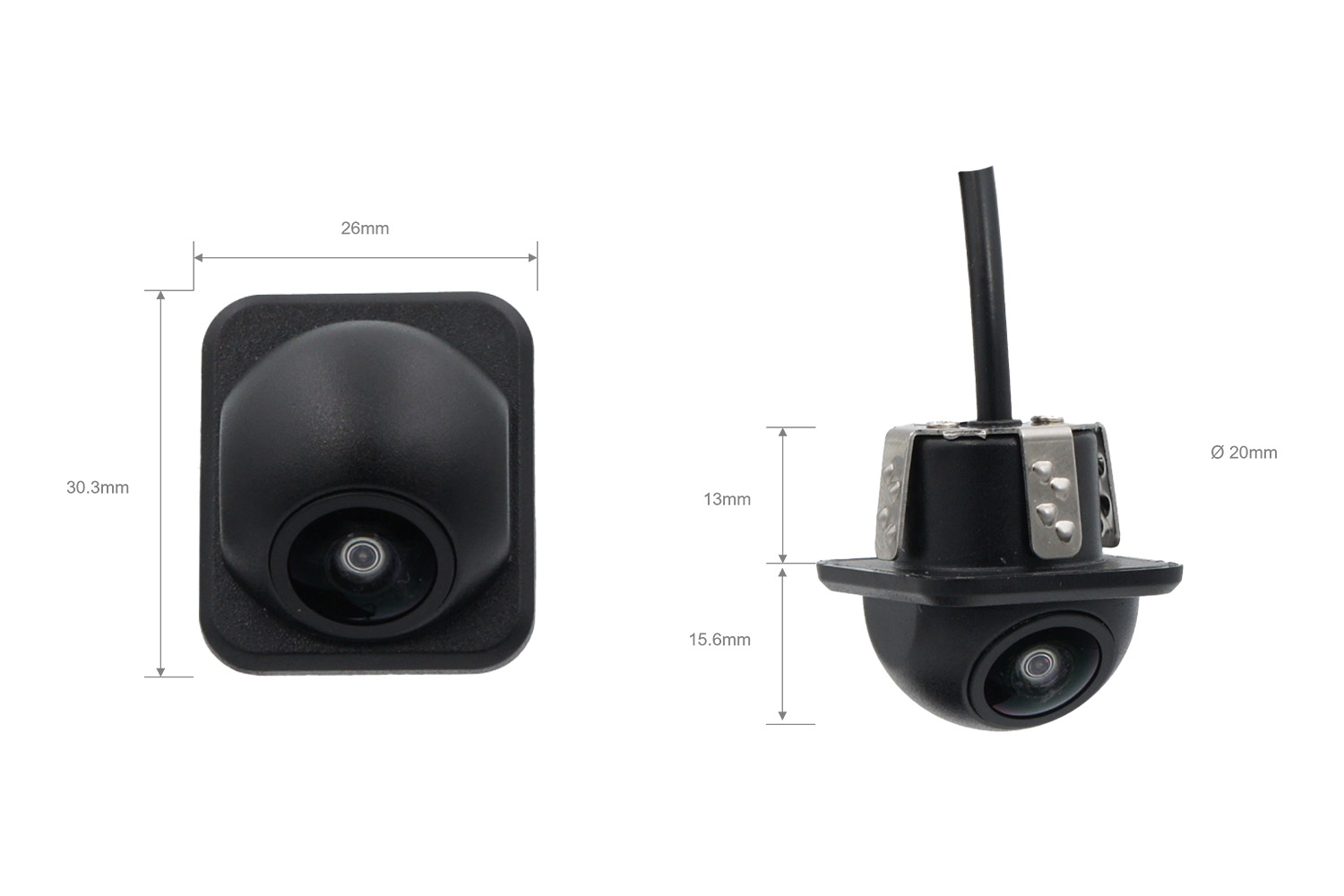

Abmessungen

Kamera	26 x 15,6 x 30,3mm (B x H x T)
Einbauöffnung	20mm
Einbautiefe	13mm
Durchmesser Kamera Stecker	5mm
Kabellänge insgesamt	9,00m

HINWEIS: Das Anschlusskabel des eigenen Systemkabelsatzes enthält einen Spannungsreduzierer auf 3,3 V. Kamera darf nicht mit Fremdkabelsatz betrieben werden!

Technische Daten

Versorgungsspannung	+12 V DC (6~16V)
Betriebsspannung Kamera	+3,3 V DC
Stromaufnahme	max 50 mA
Betriebstemperatur	-30°C bis +75°C
Lagertemperatur	-40°C bis +80°C
Video-Anschluss	Cinch Stecker
