** Video-Einspeiser passend für Volvo RTI 2011 5 Zoll

** Video-Einspeiser passend für Volvo RTI 2011 5 Zoll

Artikel-Nr.: VL2-RTI11-5

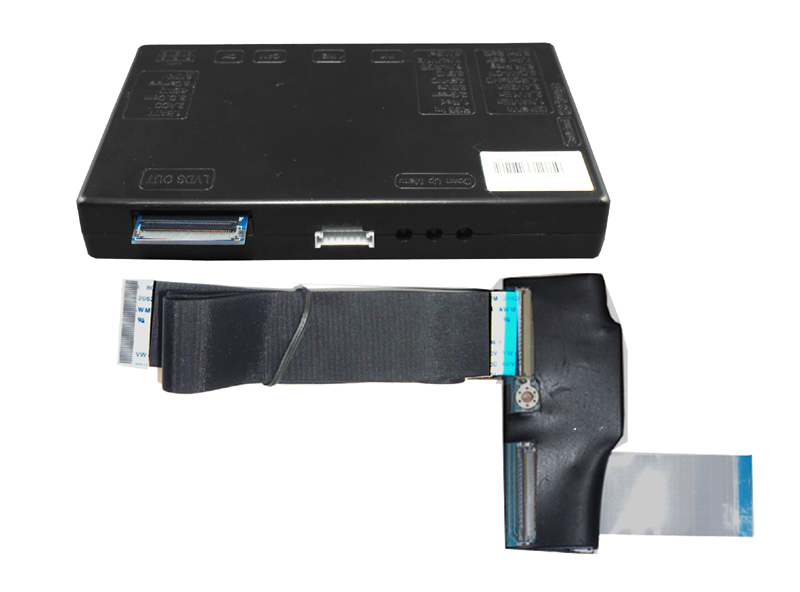

Video-Einspeiser passend für Volvo ab 2011 mit 5 Zoll RTI Navigation. Zum Anschluss zweier beliebiger Video-Quellen und einer Rückfahrkamera.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS Rückfahrkamera Video-Eingang
2 CVBS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Integrierter Audio-Switch (keine Audio-Einspeisung)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Volvo	Fahrzeuge ab Modelljahr 2011 mit 5 Zoll Monitor	RTI 2011

Einschränkungen

Nur Video	Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

Anschlüsse

Bildeinspeisung: Flachbandkabel
Strom und CAN-Bus: offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Audio-Switch: je 2-fach Cinch Buchsen (2 Eingänge auf 1 Ausgang)

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	<5mA
Stromaufnahme	300mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	182 x 24 x 100mm (B x H x T)
Abmessungen CAN-Box	73 x 22 x 45mm (B x H x T)
