Video-Einspeiser passend Porsche mit PCM4.1,5.0,6.0 PDC-L

Video-Einspeiser passend Porsche mit PCM4.1,5.0,6.0 PDC-L

Artikel-Nr.: RL4-PCM60L
Video-Einspeiser passend für Porsche Panamera ab MJ2017 mit PCM 4.1 Navigation, Porsche Fahrzeuge ab MJ2018 mit PCM 5.0 Navigation, Porsche Fahrzeuge ab MJ2022 mit PCM 6.0 Navigation. Für 12.3 Zoll Monitor. Zum Anschluss zweier beliebiger Video-Quellen, einer Rückfahr- und einer Front-Kamera. PDC-L

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 CVBS Rückfahrkamera Video-Eingang
1 CVBS Frontkamera Video-Eingang
2 CVBS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

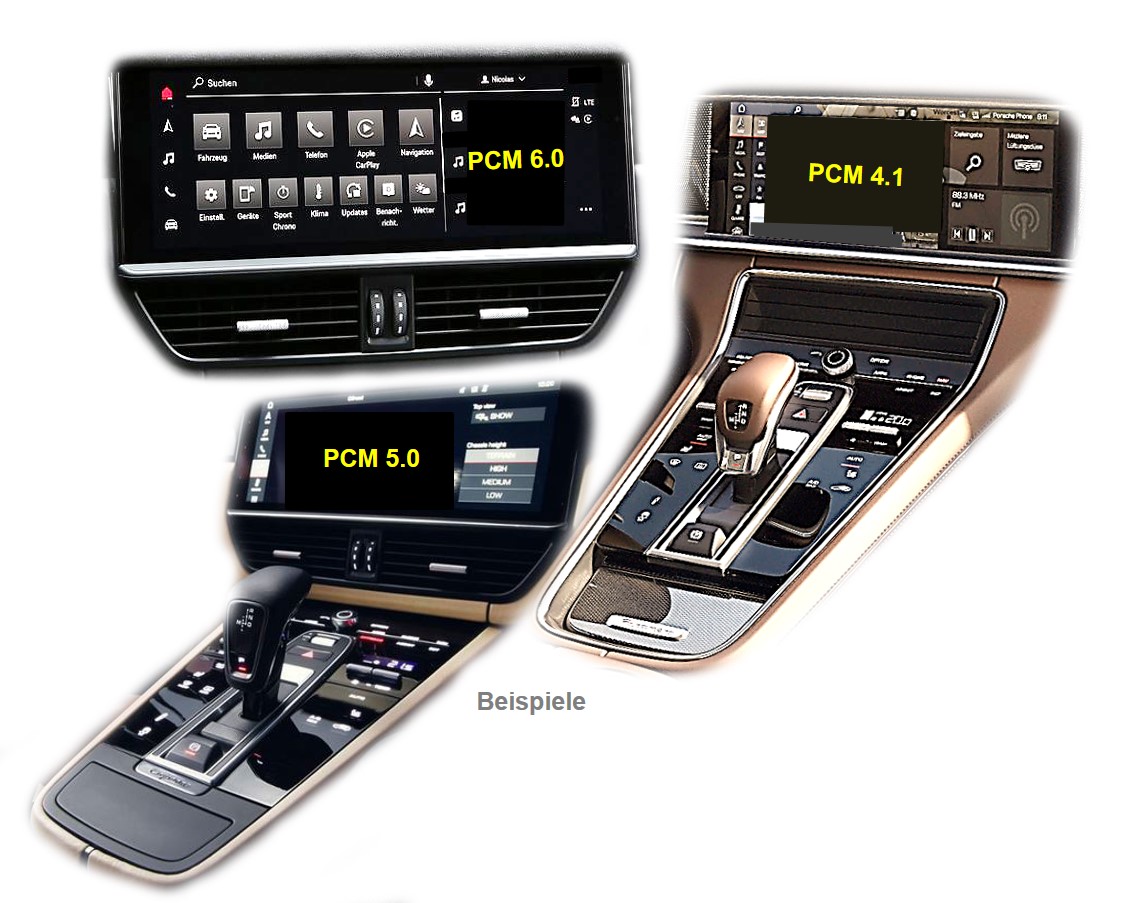

Kompatibilität

Hersteller	Modell	Navigation
Porsche	Panamera (971) Modelljahr ab 2017	PCM 4.1 (Harman) mit 12.3 Zoll Monitor^*
	911 (992) Modelljahr ab 2019, Cayenne E3 (PO536) Modelljahr ab 2018, Cayenne Coupé Modelljahr ab 2019, Macan Modelljahr ab 2019, Taycan Modelljahr ab 2019	PCM 5.0 (Alpine) mit 12.3 Zoll Monitor^*
	911 (992) Modelljahr ab 2022	PCM 6.0 (Aptiv/Deplphi) mit 12.3 Zoll Monitor^*

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
Abstandslinien und PDC	Die Darstellung der Abstandslinien und der optischen PDC Anzeige funktioniert nicht in allen Fahrzeugen. ^Eine korrekte Darstellung der PDC Anzeige ist nur möglich, wenn sich diese ab Werk auf der linken* Seite des Monitors befindet. Für Fahrzeuge, bei denen die PDC-Anzeige ab Werk auf der rechten Seite des Monitors angezeigt wird, steht das Interface mit der Artikelnummer RL4-PCM60 zur Verfügung.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

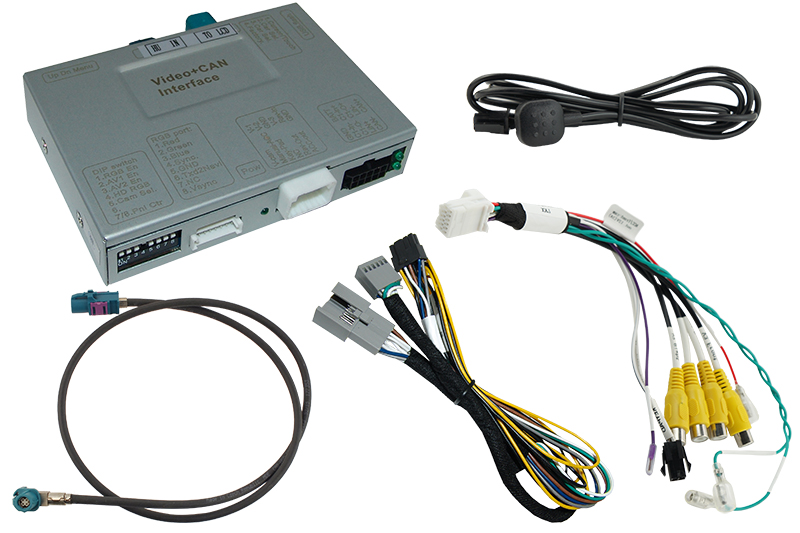

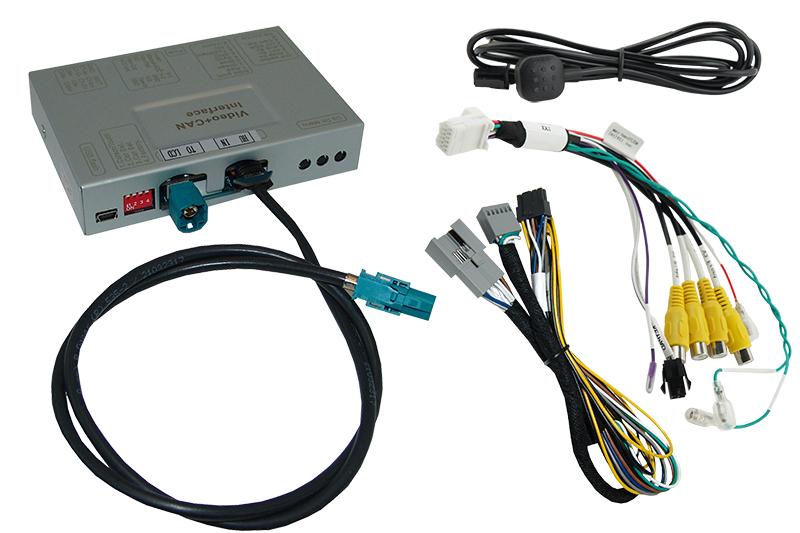

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom: offene Kabelenden
CAN-Bus: Plug & Play (Quadlock-Einsatz)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	7~25V DC
Ruhestrom	8mA
Stromaufnahme	340mA@12V
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	117 x 25 x 103mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
