Video-Einspeiser AHD/FBAS passend für PSA NAC/RCC/IVI

Video-Einspeiser AHD/FBAS passend für PSA NAC/RCC/IVI

Artikel-Nr.: RL4-NAC12-A
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und 2 weitere Video-Eingänge. FBAS und AHD-fähig. Passend für Citroen, DS, Opel und Peugeot mit NAC/RCC/IVI mit 7, 10.25 oder 12.3 Zoll Monitor.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Alle Video-Eingänge sind FBAS und AHD kompatibel.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS/AHD-Eingang für Rückfahrkamera
1 FBAS/AHD-Eingang für Frontkamera
2 FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Fahrwegslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
PDC-Grafik aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

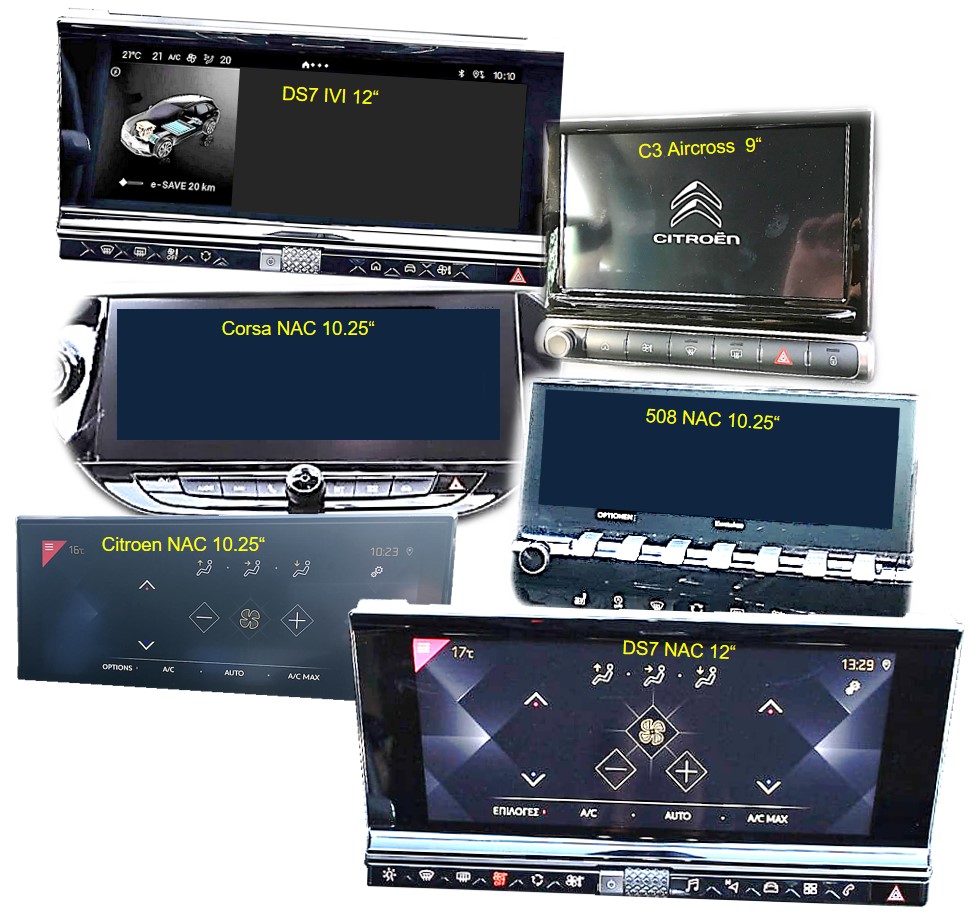

Kompatibilität

Hersteller	Modell	Navigation
Citroen/DS	C3 Aircross ab 06/2021, C3 Aircross ab 06/2021, C4 ab 11/2020, C4 X ab 10/2022, C5 Aircross ab 10/2022, C5 X ab 02/2022, DS3 Crossback ab 12/2018, DS4 ab 11/2021, DS7 Crossback 03/2017-2022, DS9 11/2020-2022	IVI Mid, IVI High, NAC Low, NAC High oder DS Connect Radio/Nav von Bosch, Continental oder Harmann mit 9 Zoll, 10.25 Zoll oder 12.3 Zoll Touch Monitor und separater Head-Unit. NICHT Kompatibel mit IVI (Bosch) all-in-one Head-units. Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Opel	Corsa F ab Modelljahr 2019, Mokka B ab 09/2020,	NAC oder RCC mit 10.25 Zoll Touch Monitor Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Peugeot	208 II ab 06/2019, 2008 II ab 11/2019, 3008 II ab 05/2021, 508 II ab 10/2018, 5008 II ab 10/2020	NAC oder RCC mit 10.25 Zoll Touch Monitor mit Bosch oder Continental Head-Unit Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Peugeot	308 III ab 09/2021	IVI Mid oder High mit 10.25 Zoll Touch Monitor mit Harman Head-Unit

Einschränkungen

CAN-Bus Kompatibilität	Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video	Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, muss ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden. (z. B. FM-Modulator)
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
Fahrwegslinien und PDC	Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss können die Funktionen Fahrwegslinien und optische PDC-Anzeige nicht genutzt werden.
NAC High-Version	Sollte die Doppel HSD-Buchse des Fahrzeugkabelbaums nicht in zwei einzelne HSD-Buchen trennbar sein, wird das optional erhältliche Kabel CAB-HSD-MF026 zusätzlich benötigt.

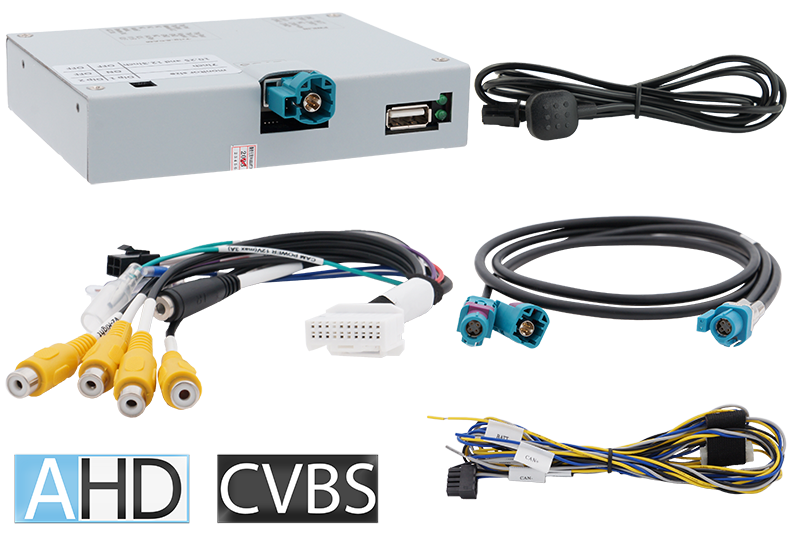

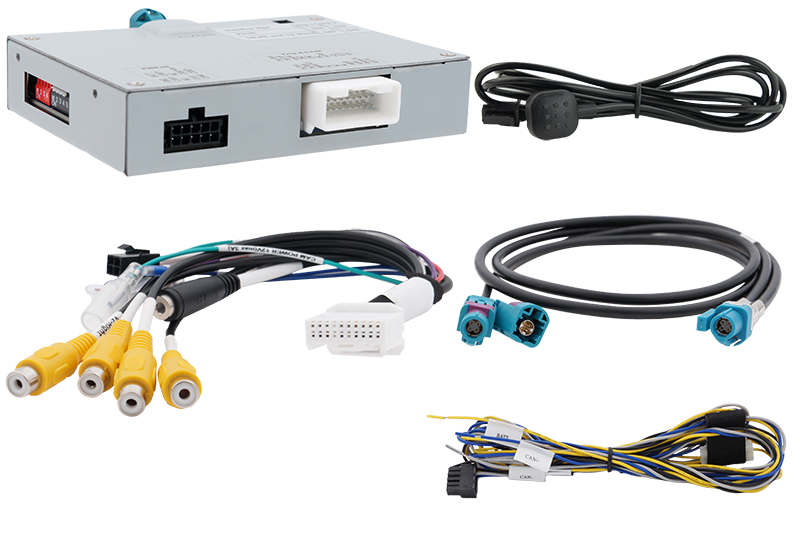

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden

Technische Daten

Betriebsspannung	12V DC (9~16V)
Ruhestrom	ca. 3.4mA
Stromaufnahme	250mA
Video Eingang	0.7~1V
Video Eingangs-Signalarten	FBAS/AHD
Signalnormen FBAS/AHD	NTSC/PAL
Temperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	115 x 25 x 109mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
