r.LiNK Interface passend für Uconnect mit 6.5Zoll Monitor

  • RL3-UCON65

  • r.LiNK Video-Einspeiser für Rückfahrkamera und zwei weitere Videoquellen. Passend für Fiat 500, 500X, 500L, Jeep Renegade und Alfa Romeo Giulietta mit Uconnect VP3/4 mit 6.5 Zoll Monitor. Nachfolger für RL5-UCON65.
Das r.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei... mehr

Das r.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei weiteren beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.



Produktfeatures

  • Video-Einspeiser für Werks-Infotainment Systeme
  • 1 FBAS Rückfahrkamera Video-Eingang
  • 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
  • Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
  • Video-Eingänge NTSC und PAL kompatibel


Kompatibilität

Hersteller Modell Navigation

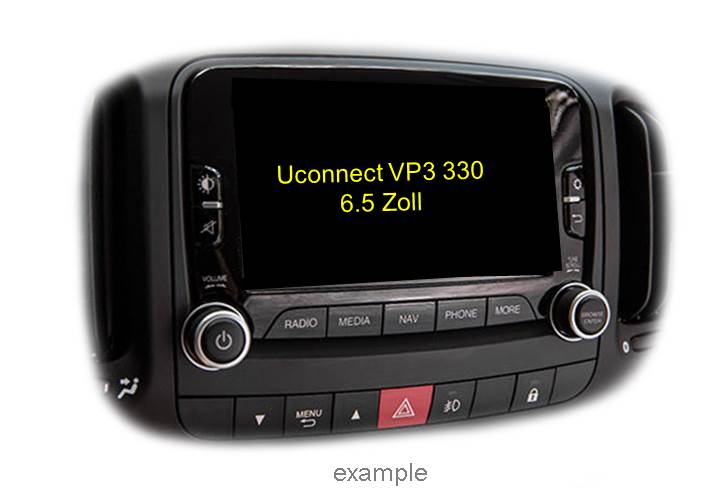

Alfa Romeo Giulietta Modelljahre ab 2016 Uconnect VP4, 6.5 Zoll Monitor
Fiat 500,
500L,
500X
Uconnect VP3 + VP4, 6.5 Zoll Monitor
Jeep Renegade Modelljahre ab 2015 bis 2018 Uconnect VP4, 6.5 Zoll Monitor



Einschränkungen

Nur Video Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio- Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
Werks-Rückfahrkamera Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Alfa Romeo Das Originalgehäuse muss händisch angepasst werden, da die beiliegenden Austauschbleche bei Alfa Romeo nicht passen. Hierbei muss beachtet werden, dass die Massefedern der Platinen weiterhin am Gehäuse anliegen!

HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

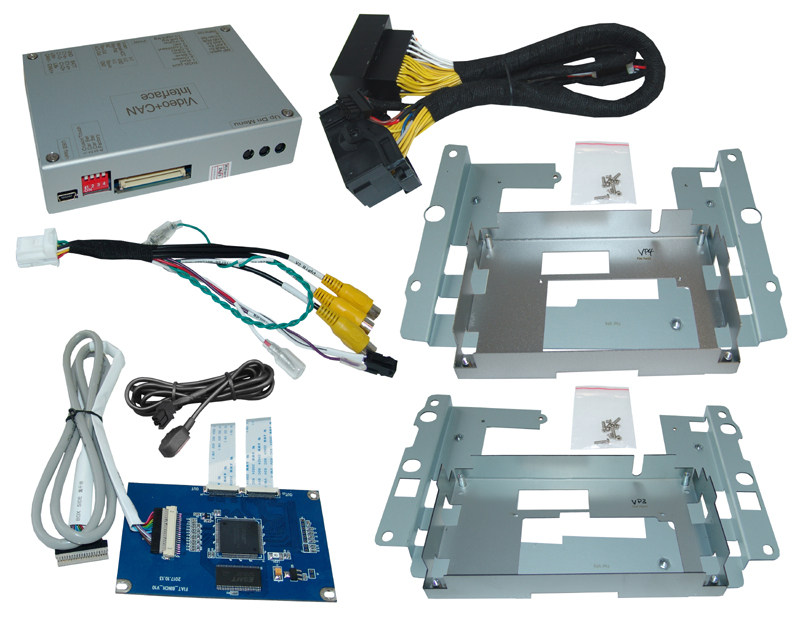

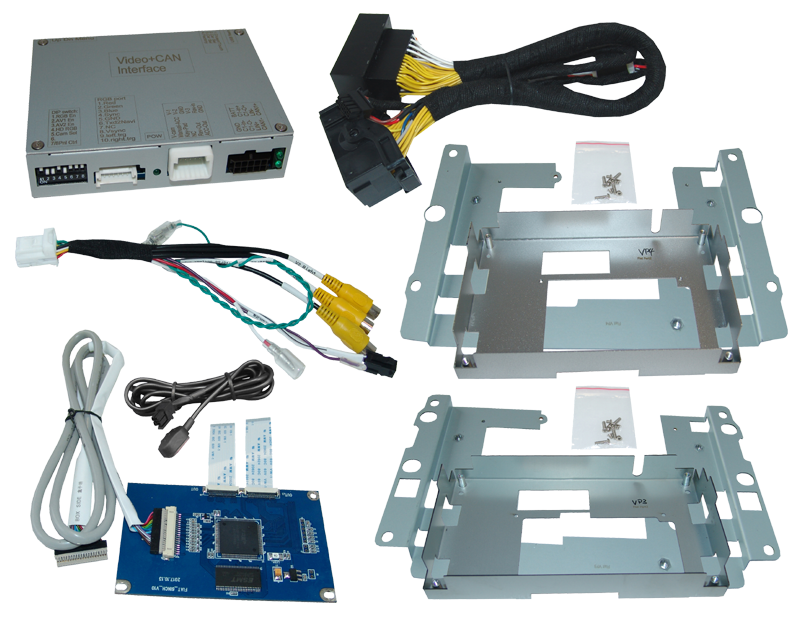

Anschlüsse

  • Bildeinspeisung: Flachbandkabel
  • Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
  • Video-Eingänge (2x): Cinch Buchsen
  • Rückfahrkamera-Eingang: Cinch Buchse


Technische Daten

Betriebsspannung 12V DC (7~25V)
Ruhestrom 10mA
Stromaufnahme 150mA
Video Eingang 0.7~1V
Video Eingang Formate NTSC/PAL
Betriebstemperatur -40°C bis +85°C
Abmessungen Video-Box 118 x 25 x 86mm (B x H x T)



Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
