*Video-Einspeiser passend für JLR Modelljahr 2016- PNP APIX2

  • RL4-LR16-8

  • Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Land Rover und Jaguar mit 8 Zoll Incontrol Touch (Modelljahre 2016-). PNP für APIX2.
Das Video-interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Das Video-interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.



Produktfeatures

  • Video-Einspeiser für Werks-Infotainment Systeme
  • 1 FBAS Rückfahrkamera Video-Eingang
  • 1 FBAS Frontkamera Video-Eingang
  • 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
  • Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
  • Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
  • PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
  • Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
  • Video-Eingänge NTSC kompatibel


Kompatibilität

Hersteller Modell Navigation
Jaguar F-Pace,
F-Type,
XE,
XF,
XJ
--- ab Modelljahr 2016 ---

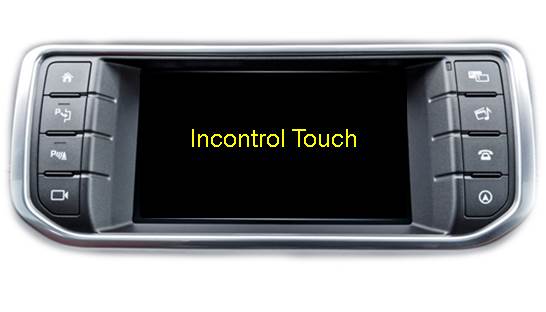

Incontrol Touch - 8 Zoll Monitor
NICHT kompatibel mit Dual-View Monitor!
Land Rover Discovery4 Modelljahr ab 2014,
Discovery Sport Modelljahr ab 2015,
Range Rover Evoque Modelljahr ab 2014,
Range Rover Sport Modelljahr ab 2014 bis 2016,
Range Rover Modelljahr ab 2014 bis 2016,
Freelander2 Modelljahr 2014
Incontrol Touch - 8 Zoll 16:9 Monitor mit Touch-Screen Menu 4
NICHT kompatibel mit Dual-View Monitor!



Einschränkungen

Nur Video Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
PDC und Abstandslinien Die Darstellung von PDC und Abstandslinien funktioniert nicht in allen Fahrzeugen.
Video Eingangssignal Nur NTSC Video Quellen kompatibel.

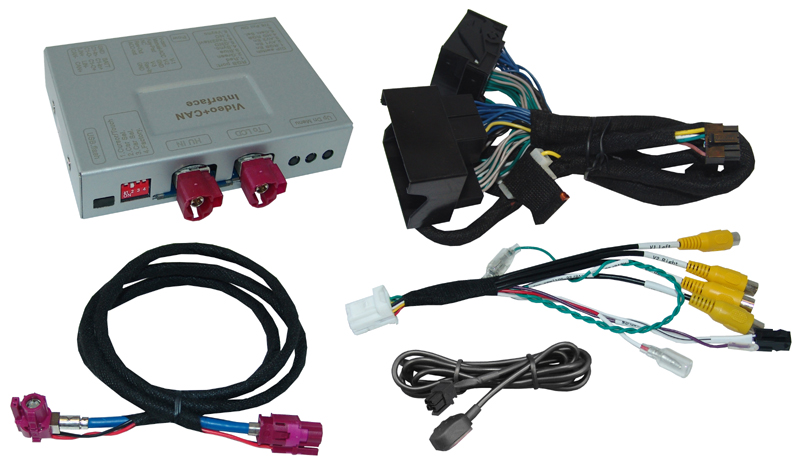

Anschlüsse

  • Bildeinspeisung: 4+2 Pin HSD+2
  • Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
  • Video-Eingänge (2x): Cinch Buchsen
  • Rückfahrkamera-Eingang: Cinch Buchse
  • Frontkamera-Eingang: Cinch Buchse


Technische Daten

Betriebsspannung 12V DC (7~25V)
Ruhestrom 11mA
Stromaufnahme 230mA
Video Eingang 0.7~1V
Video Eingang Formate NTSC
Betriebstemperatur -40°C bis +85°C
Abmessungen Video-Box 117 x 26 x 103mm (B x H x T)



Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
