RFK AHD 1080p/CVBS, PAL/NTSC Mini-Kamera mit Halter

RFK AHD 1080p/CVBS, PAL/NTSC Mini-Kamera mit Halter

Artikel-Nr.: CAM-VSX

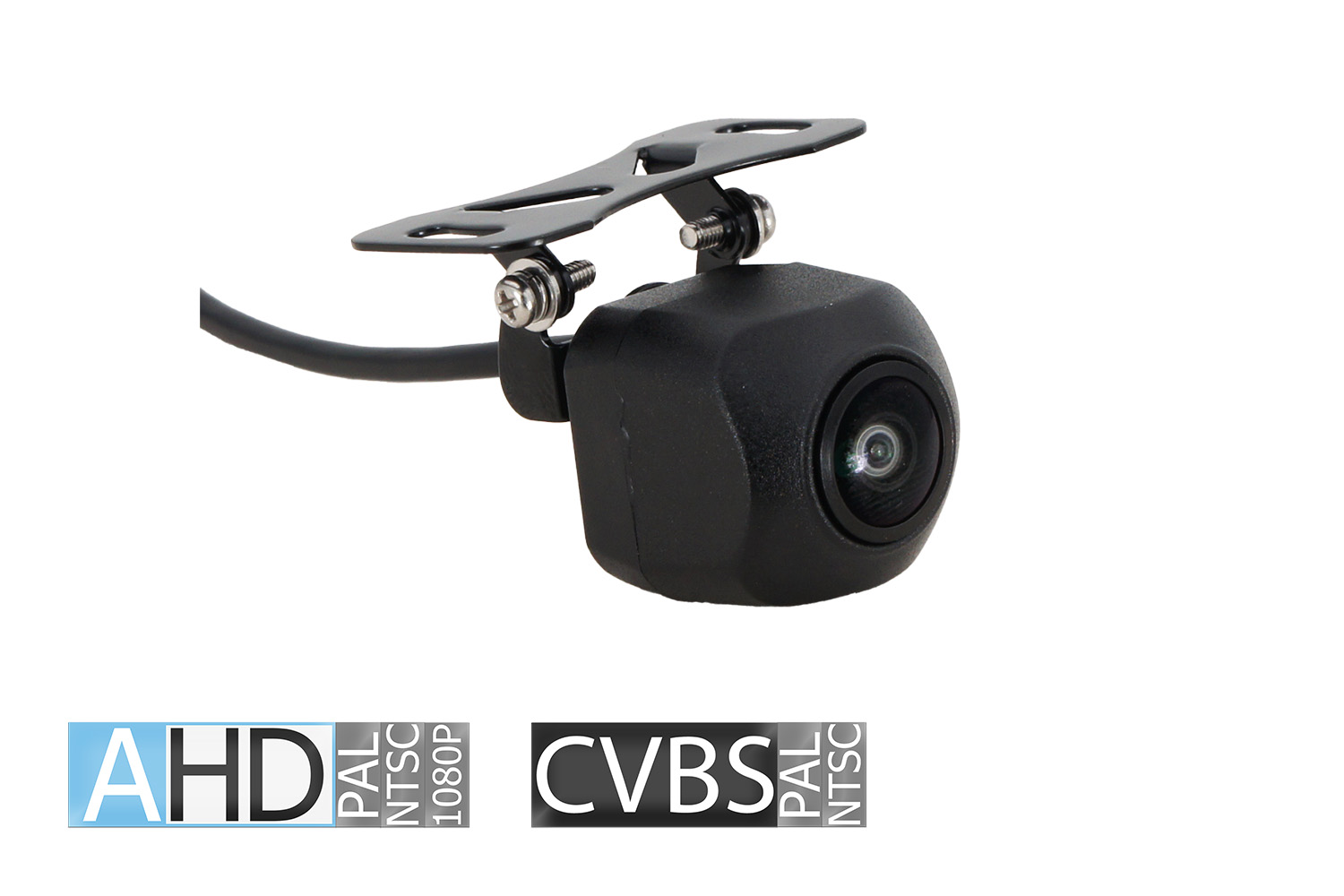

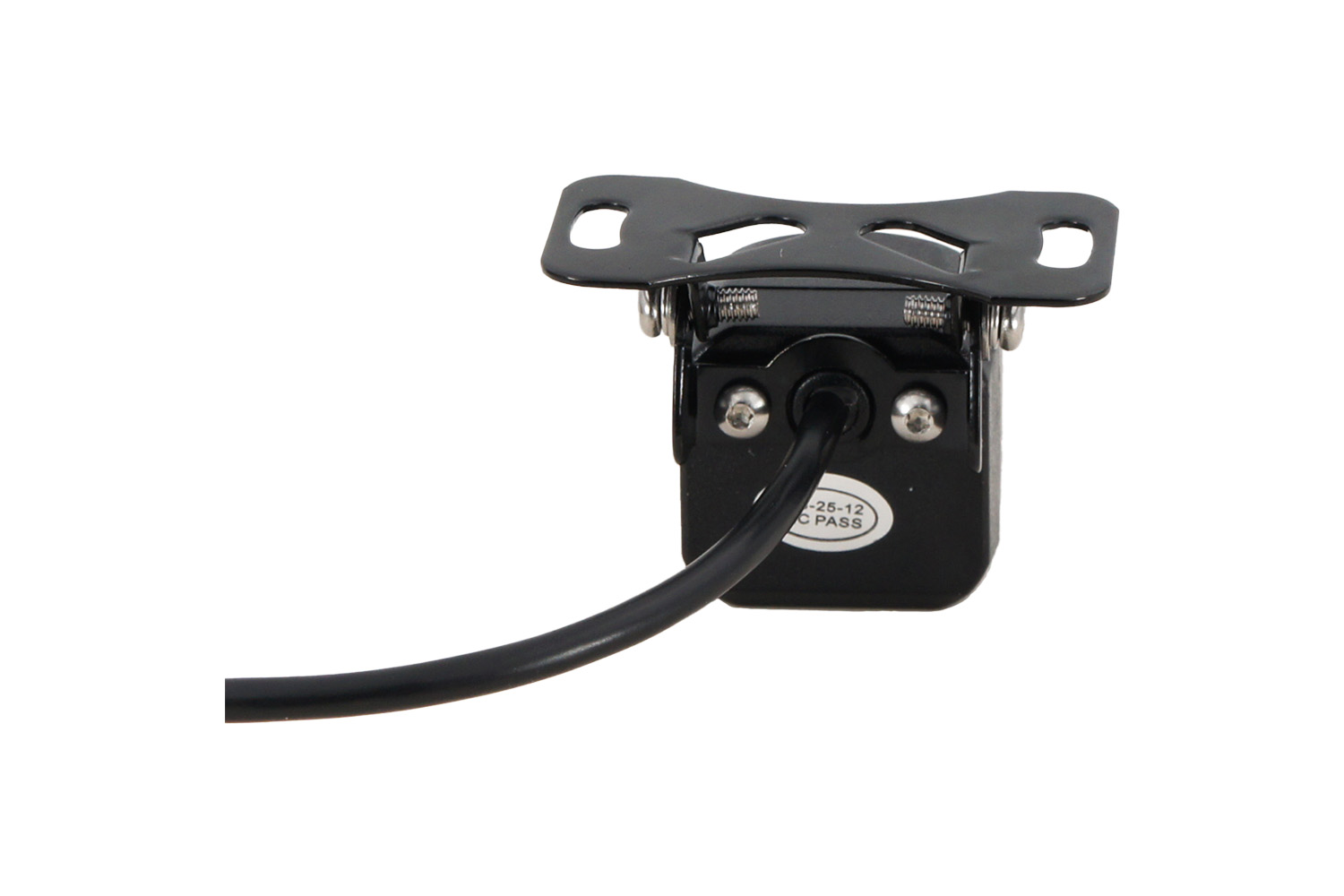

Mini-Rückfahrkamera AHD 1080p/CVBS, PAL/NTSC umschaltbar, 1/4 Zoll CMOS mit Weitwinkel 185° diagonal, Führungslinien einschaltbar. Gesamt 9,80m 4-Pin-BM Systemkabel auf Cinch+Strom, Farbe Schwarz. Inkl. Halter. Kamera für fahrzeugspezifische VSX-xxx Sets. Optional erhältliche Halter HD-VSX-02,03,04.

Mini-Rückfahrkamera AHD/CVBS/PAL/NTSC mit 170° Weitwinkel diagonal, inklusive... mehr

Menü schließen

Mini-Rückfahrkamera AHD/CVBS/PAL/NTSC mit 170° Weitwinkel diagonal, inklusive Halter. Weitere Halter sind separat erhältlich. Die Kamera wird auch für die fahrzeugspezifischen VSX-xxx-Sets mit Kennzeichenleuchtenglas verwendet.

Neue Kameratechnik
Die Videoausgabe kann zwischen CVBS und AHD 1080p umgeschaltet werden und ist wahlweise in 30Hz [NTSC] oder 25Hz [PAL] verfügbar. Dadurch lässt sich die Kamera mit einer Vielzahl unterschiedlicher Bildwiedergabegeräte mit unterschiedlichen Video-Eingangsspezifikationen nutzen.
So kann sie beispielsweise an After-Market Moniceivern mit CVBS NTSC Videoeingang betrieben werden, an Monitoren mit hochauflösendem AHD 1080p 25Hz [PAL] Video-Eingang oder auch an unseren eigenen Video Interfaces (CVBS- und AHD-Versionen). Diese ermöglichen die Anbindung der Rückfahrkamera an werksseitige Infotainmentsysteme.

Wichtiger Hinweis bei Nutzung als AHD-Kamera
Wenn der Kamera Video-Ausgang über die Kabelschlaufen auf AHD 1080p 30 Hz [NTSC] oder AHD 1080p 25 Hz [PAL] eingestellt wird, muss der Video-Eingang des angeschlossenen Monitors oder Interfaces mit diesem Videosignaltyp kompatibel sein!

Produktfeatures

Mini-Rückfahrkamera
Sensor-Typ CMOS 1/4 Zoll AHD/CVBS/PAL/NTSC umschaltbar
Auflösung 1080p
Bildrate 25fps (PAL) / 30fps (NTSC) umschaltbar
Blende F1.36
Lichtempfindlichkeit 0,02 Lux
Winkel horizontal 145°, vertikal 90°, diagonal 170°
Gespiegeltes Bild (fest)
Abstandslinien einschaltbar
Schutzklasse IP69

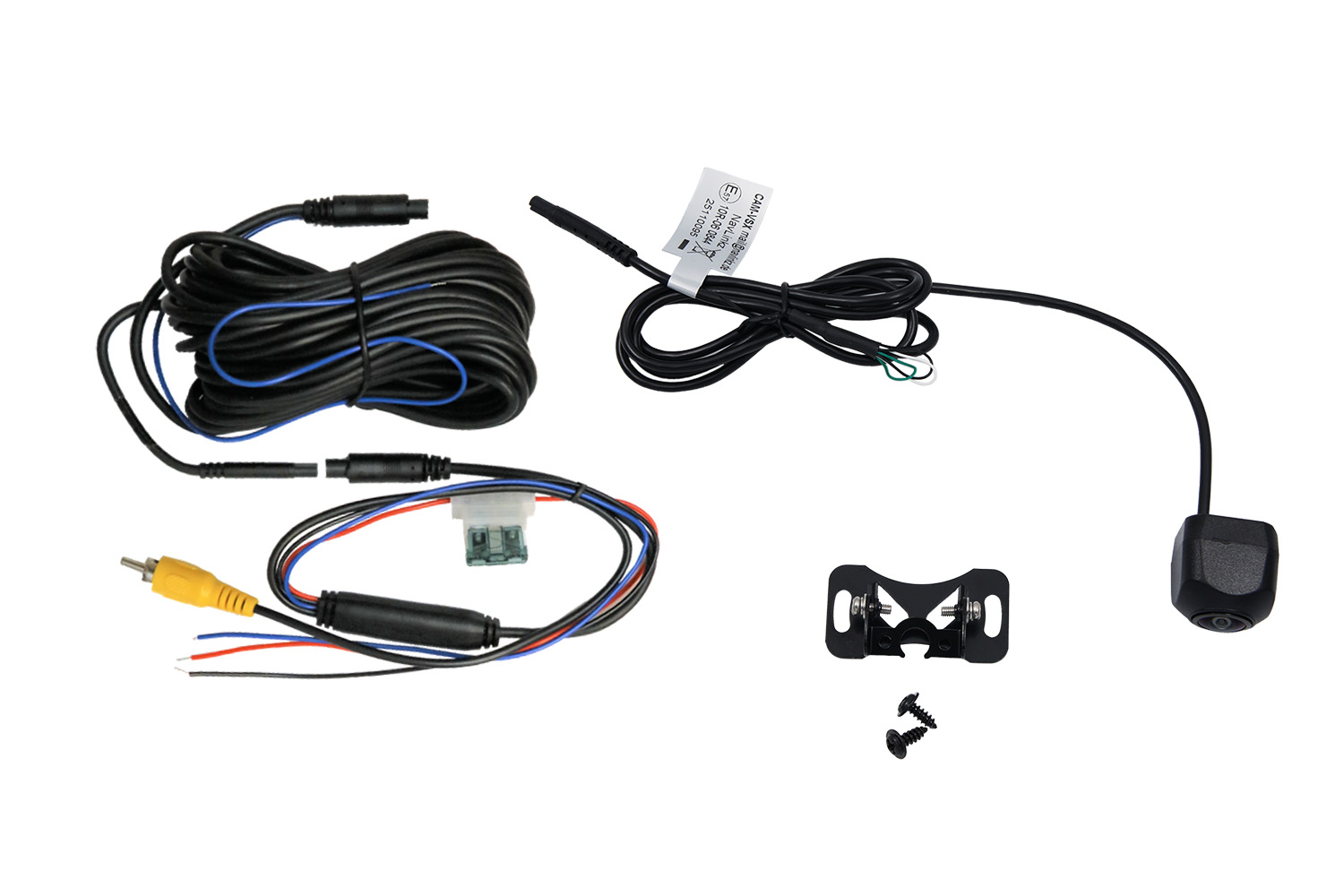

Mini 4-Pin-BM Systemkabelsatz mit Durchleitung (blau) für Rückfahrsignal
9,40m gesamte Systemkabellänge, setzt sich zusammen aus:
- 0,95 Kabel an Kamera auf 4-Pin-BM Buchse (⌀ 5mm)
- 8,00m Verlängerung 4-Pin-BM Stecker auf 4-Pin-BM Buchse
- 0,45m Adapter 4-Pin-BM Stecker auf Cinch Stecker + Stromversorgung (offene Enden)

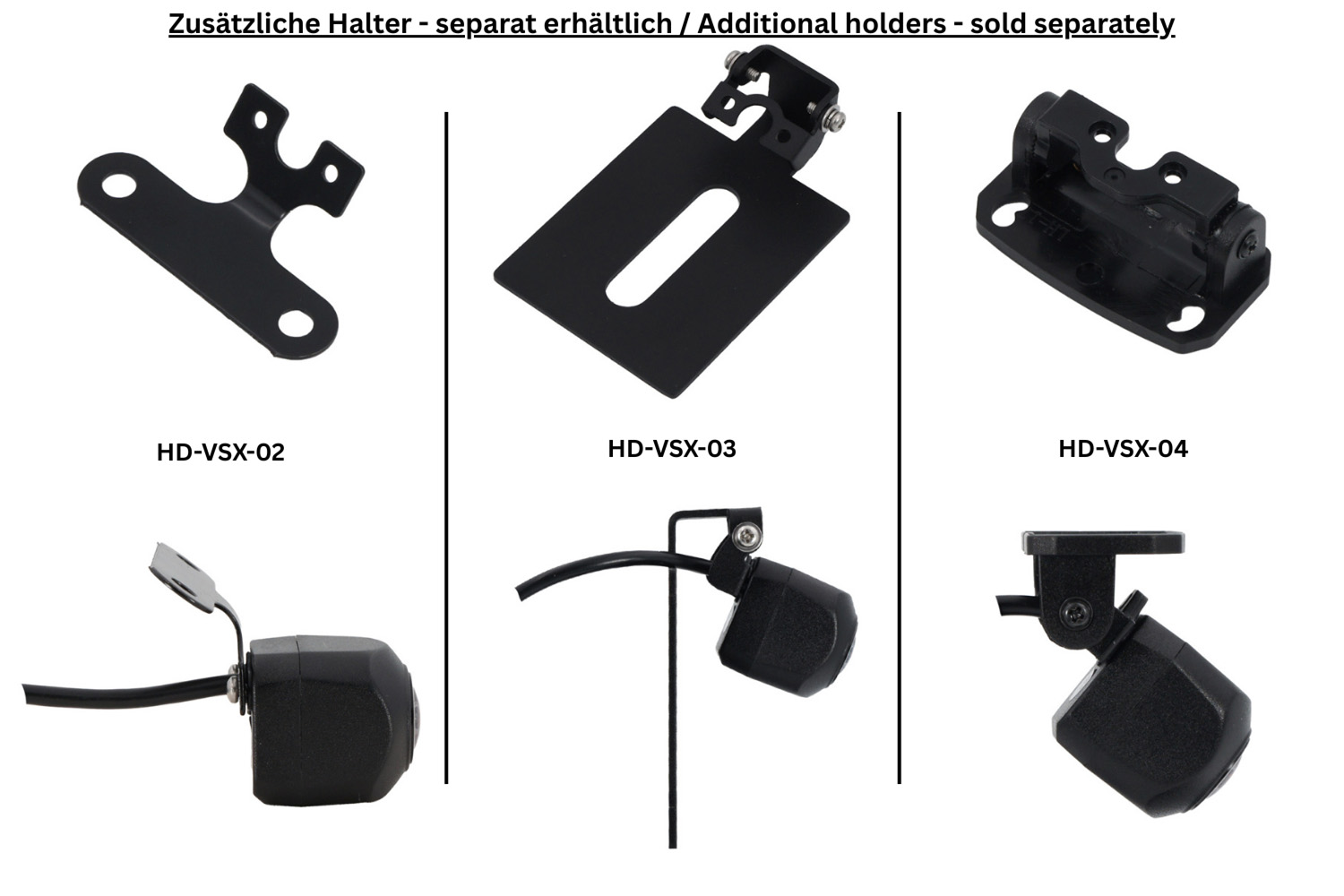

Folgende Halter sind separat erhältlich

HD-VSX-02 - Flexibler Metall Halter
HD-VSX-03 - Halter für Kennzeichen vertikal verstellbar
HD-VSX-04 - Halter Plastik vertikal verstellbar

Abmessungen

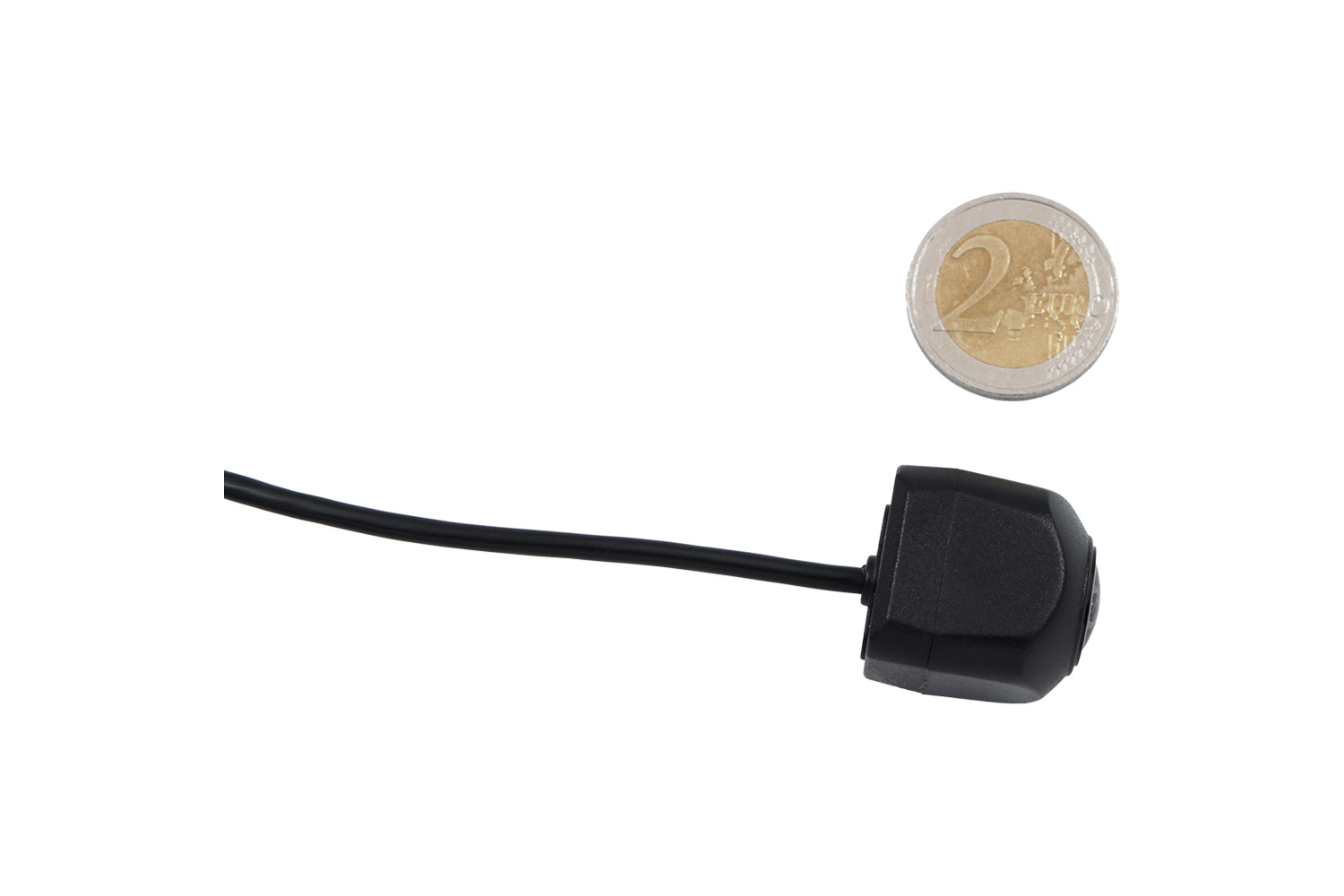

Kamera ohne Halter	23,5 x 23,5 x 25,5mm (B x H x T)
Durchmesser Kamera Stecker	5mm
Kabellänge insgesamt	9,40m

HINWEIS: Das Anschlusskabel des eigenen Systemkabelsatzes enthält einen Spannungsreduzierer auf 3,3V. Kamera darf nicht mit Fremdkabelsatz betrieben werden!

Technische Daten

Versorgungsspannung	+12V DC (6~16V)
Betriebsspannung Kamera	+3,3V DC
Stromaufnahme	max 65mA
Betriebstemperatur	-30°C bis +75°C
Lagertemperatur	-40°C bis +80°C
Video-Anschluss	Cinch Stecker
