Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von einer weiteren Video-Quelle (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Eingang für Rückfahrkamera
1 FBAS Video-Eingang für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Bewegliche Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge)
PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel
Kompatibilität
Hersteller
Modell
Navigation
Volvo
Fahrzeuge ab Modelljahr 2011

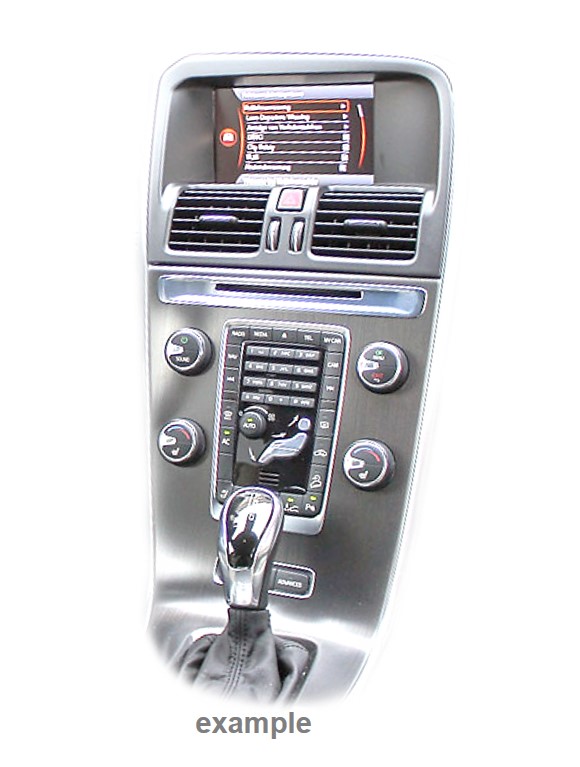

RTI 2011 Infotainment mit 7 Zoll Monitor und Infotainment ohne Internet Taste
Einschränkungen
Nur Video
Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
Werks-Rückfahrkamera
Automatische Umschaltung auf die Werks-Rückfahrkamera ist nur möglich, solange der Rückwärtsgang eingelegt ist (keine Verzögerung der Umschaltung möglich). Die automatische Umschaltung auf die Werks-Rückfahrkamera funktioniert unter Umständen nicht aus dem Video-Modus einer am Video-Eingang des Interface angeschlossenen Video-Quelle.
Bewegliche Abstandslinien
Die Darstellung der beweglichen Abstandslinien funktioniert nicht in allen Fahrzeugen.
Werks-PDC-Anzeige
Die Darstellung der Werks-PDC-Anzeige funktioniert nicht in allen Fahrzeugen.
Video Eingangssignal
Nur NTSC Video-Quellen kompatibel.

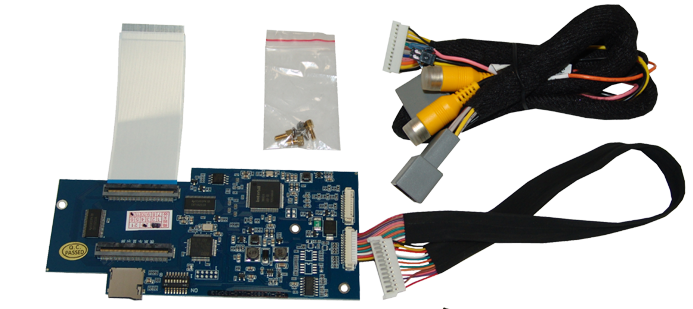

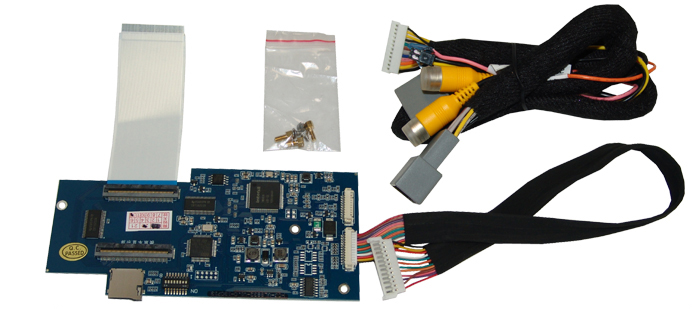

Hinweis: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!
Anschlüsse
Bildeinspeisung: Flachbandkabel
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingang: Cinch Buchse
Rückfahrkamera-Eingang: Cinch Buchse
Technische Daten
Betriebsspannung
12V (9V - 16V) DC
Ruhestrom
2mA
Stromaufnahme
70mA
Video Eingang Formate
NTSC
Betriebstemperatur
-20°C bis +70°C
Abmessungen Video-Box
140 x 65 x 5mm (B x H x T)
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
