v.LOGiC Media-Controller passend für BMW M-ASK/CCC, 10-Pin

v.LOGiC Media-Controller passend für BMW M-ASK/CCC, 10-Pin
  • V4-CCC

  • v.LOGiC Media-Controller passend für BMW und Mini Professional CCC Navigation, BMW Business M-ASK Navigation , BMW Radio Professional/Champ mit Farbdisplay 6.5 Zoll oder 8.8 Zoll und 10-Pin LVDS Monitor-Stecker.
V4 Media-Controller - 3 AV-Eingänge mit Steuerung + Rückfahrkamera-Eingang +... mehr

V4 Media-Controller - 3 AV-Eingänge mit Steuerung + Rückfahrkamera-Eingang + Frontkamera-Einbindung & more

Der V4 Media-Controller ermöglicht den Anschluss von bis zu drei beliebigen AV-Quellen (Nachrüstgeräte z.B. DVD Player, DVB-T Tuner) an das Werks-Navigationssystem des Fahrzeugherstellers. Wenn die AV-Quellen in der Liste der kompatiblen Geräte sind, so ist auch die Steuerung der AV-Quellen über das Werks-Infotainment möglich. Zusätzlich ist der Anschluss einer Rückfahrkamera und die Anbindung an ein Rear-Seat-Entertainment möglich. Eine Frontkamera kann über den dritten AV-Eingang eingebunden werden. Rückfahr- und Frontkamera harmonieren miteinander und mit dem Werks-Infotainment. Es wird aus allen Betriebsmodi automatisch auf die vorhandenen Werks-und Nachrüstkameras dem Bedarf entsprechend umgeschaltet und nach Beendigung des Rangierens automatisch in den vorherigen Betriebszustand zurückgeschaltet. Die Bilddarstellung ist für die über das V4 angeschlossenen Audio-Video-Quellen auch während der Fahrt gegeben (TV-Freischaltung).




Produktfeatures


  • Plug and Play Media-Controller mit Bedienung über Werks-Infotainment (iDrive)
  • Eigenes On-Screen Display für Einstellungsänderungen
  • Beim 8.8" 24:10 ultrawide Bordmonitor 5 Bildformat-Modi für die AV-Quellen (1 Split-Modi mit Werks-Video, 4:3, 16:9, Vollbild und Zoom)
  • Beim 6.5" 16:9 Bordmonitor 3 Bildformat-Modi (4:3, Vollbild und Zoom)
  • 3 AV-Eingänge
  • Steuerung von After-Market Geräten (z.B. DVB-T Tuner, DVD-Player, DAB-Tuner) über das Werks-Infotainment (iDrive)
  • 2 Schaltausgänge (+12V max. 1A), separat einstellbare Schaltkriterien
  • Freischaltung der Bildwiedergabe während der Fahrt
  • Rückfahrkamera-Eingang
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs aus allen Betriebs-Modi
  • AV3 nutzbar für Frontkamera (automatische Umschaltung beim Parkvorgang, automatische Rückschaltung bei 20km/h)
  • Manuelles Umschalten auf Rückfahrkamera möglich (nur für Fahrzeuge mit PDC-Taste)
  • Manuelles Rückschalten von Rück- und Frontkamera (Abbruch der automatischen Umschaltung) möglich
  • Bild-in Bild (PIP) Modi zur Kombination von Nachrüstkamerabild(ern) und Werks-Parkabstandssensoren-Anzeige
  • Kompatibel mit allen Werks-Video-Anwendungen (z.B. Rückfahrkamera, Top-View, Nightvision, DVD-Wechsler, TV-Tuner)
  • Rear-Seat-Entertainment Ausgang für am V4 angeschlossene AV-Quellen
  • USB Update-Port für Software-Updates durch den Endverbraucher



Kompatibilität


Hersteller Modell Navigation
BMW 3er (E90/91/92/93), 5er (E60/61), 6er (E63/64), X5 (E70), X6 (E71) Professional Navigation CCC, Business Navigation M-ASK, Radios - 6.5" oder 8.8" Monitor
Mini ab ca. 10/2006 bis ca. 08/2010 Professional Navigation CCC - 6.5" Monitor


Einschränkungen


Audio-AUX Ein Audio-AUX-Eingang ist notwendig. Dieser kann an der Head-Unit bereits vorhanden sein. Wenn nicht, muss der Audio-AUX-Eingang der Head-Unit per Diagnose-Computer oder durch unsere optional erhältlichen OBD-Kodierer kodiert werden. Folgende OBD-Kodierer sind erhältlich:
- OBD-ASK-X-01 für Business-Navigation M-ASK
- OBD-CCC-X-01 für Professional Navigation CCC



Anschlüsse


  • Bildeinspeisung: 10-Pin HSD LVDS
  • Strom und CAN: Plug & Play
  • Video-Eingänge (3x): Cinch
  • Rückfahrkamera-Eingang: Cinch
  • Audio-Eingänge (3x): 2-fach Cinch



Technische Daten


Spannungs-Arbeitsbereich 10.5V - 14.8V
Ruhestrom <0,1mA
Arbeitsstrom 190mA
Leistungsaufnahme 2.6W
Temperaturbereich -20°C bis +80°C
Gewicht
285g
Abmessungen 141 x 30 x 105 mm (B x H x T)

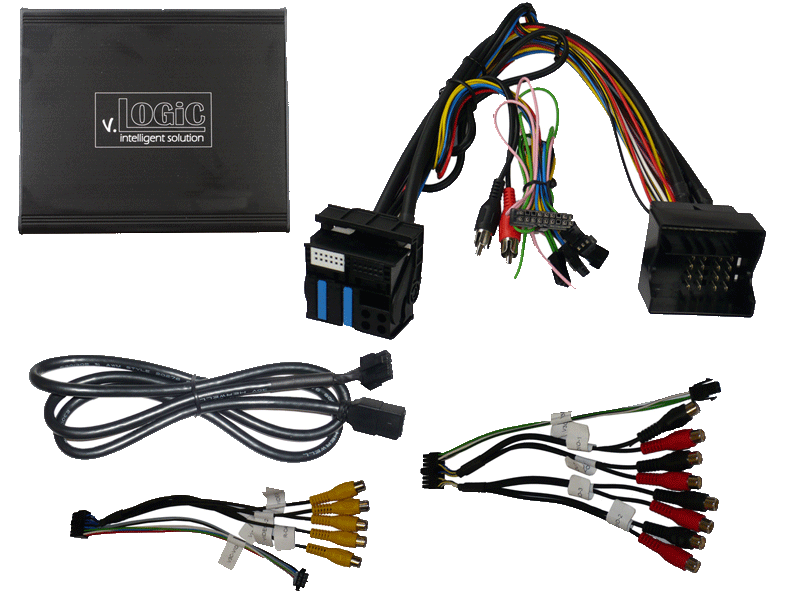

Lieferumfang


  • Interface-Box V4C-M631
  • Kabelsatz V4C-BM03
  • LVDS Leitung V4C-LVDS10
  • Audio-Anschlusskabel V4C-AUDIO
  • Video-Anschlusskabel V4C-VIDEO



Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
