c.LOGiC lite passend für VAG RNS510/Columbus,keine RFK,PnP

c.LOGiC lite passend für VAG RNS510/Columbus,keine RFK,PnP
  • C1-MFD3-PNP

  • c.LOGiC lite Multimedia-Interface zum Anschluss einer beliebigen AV-Quelle an das Werks-Navi. Mit Steuerungsfunktion, Rückfahrkamera-Eingang, TV-Freischaltung und Schaltsignalen. Für Fahrzeuge OHNE Werks-Rückfahrkamera. Nur NTSC-Kameras kompatibel. Voll Plug and Play Kabelsatz.
Das c.LOGiC Multimedia Interface ermöglicht das Einspeisen einer beliebigen AV-Quelle... mehr

Das c.LOGiC Multimedia Interface ermöglicht das Einspeisen einer beliebigen AV-Quelle (Nachrüstgeräte z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Wenn die AV-Quelle in der Liste der kompatiblen Geräte ist, so ist auch die Steuerung der AV-Quelle über das Werks-Infotainment möglich. Zusätzlich ist der Anschluss einer Rückfahrkamera möglich.



Produktfeatures

  • Plug & Play Multimedia Interface
  • Optionale Steuerung von After-Market Geräten, DVB-T Tuner, DVD-Player, DVD-Wechsler über Werks-Navigationstasten
  • 1 AV-Eingang mit separatem IR-Steuerkanal
  • After-Market Rückfahrkamera-Eingang
  • Automatische Umschaltung auf Rückfahrkamera-Eingang
  • Rückfahrkamera-Stromversorgungsausgang (+12V max. 1A)
  • Einschaltausgang (+12V max. 1A) für angeschlossene Geräte
  • TV-Freischaltungsfunktion


Kompatibilität

Hersteller Modell Navigation
Bentley Continental ab ca. Modelljahr 2011
Nur für Fahrzeuge OHNE Werks-Rückfahrkamera
RNS810
Seat Fahrzeuge mit Trinax
Nur für Fahrzeuge OHNE Werks-Rückfahrkamera
Trinax
Skoda Fahrzeuge mit Columbus
Nur für Fahrzeuge OHNE Werks-Rückfahrkamera
Columbus
VW Fahrzeuge mit RNS510 und RNS810
Nur für Fahrzeuge OHNE Werks-Rückfahrkamera
RNS510
RNS810



Einschränkungen

Werks-TV-Tuner Darf NICHT installiert sein!
Werks-Rückfahrkamera Nur kompatiobel mit Fahrzeugen OHNE Werks-Rückfahrkamera.
After-Market Rückfahrkamera Nur NTSC-Kameras kompatibel.
Die automatische Umschaltung auf die Kamera funktioniert im Werks-Navigationsmodus nur nach einer Kodierung der Head-Unit per Diagnose-Computer. Bei RNS510/Trinax/Columbus NUR möglich bei Software Version B min 1100!
Werks-OPS Bei Fahrzeugen mit OPS (Optisches Parksystem) muss das OPS Steuergerät bei Anschluss einer After-Market Rückfahrkamera per Diagnose-Computer auf Rückfahrkamera kodiert werden.



Anschlüsse

  • Bildeinspeisung: 26-Pin AMP Buchse
  • Strom und CAN-Bus: Quadlock-Buchse
  • AV-Eingang: Cinch Buchse (Video In)
  • Rückfahrkamera-Eingang: Cinch Buchse


Technische Daten

Betriebsspannung 12V DC (10.5~14.8V)
Ruhestrom <1mA
Arbeitsstrom 240mA
Betriebstemperatur -30°C bis +80°C
Abmessungen Video-Box 106 x 30 x 71mm (B x H x T)

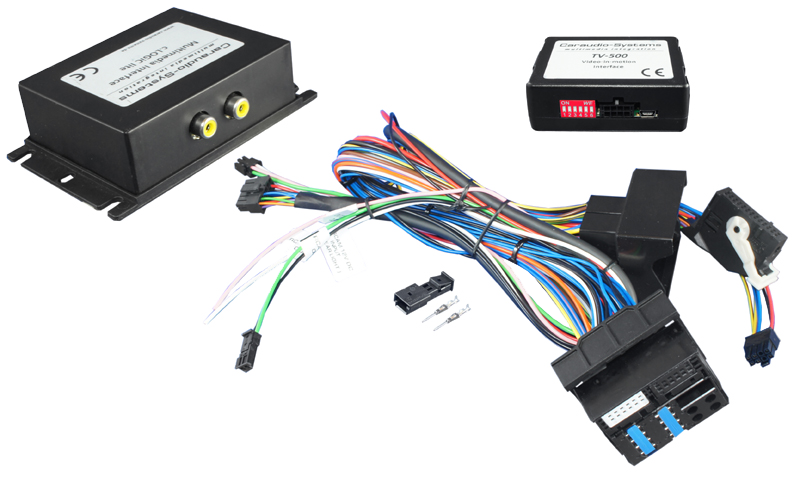

Lieferumfang

  • Interface-Box C1C-M03-PNP
  • Kabelsatz C1C-VN03-PNP
  • CAN-Box TV-500


Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.




Herstellerangaben

Hersteller: CAS
Anschrift: In den Fuchslöchern 3
Plz: 67240 Ort: Bobenheim-Roxheim, Deutschland
Telefon: + 49 6239 504540
email: mail@casgermany.com
verantwortliche Person: CAS GmbH
