c.LOGiC lite passend für Audi Navi Plus RNS-E

c.LOGiC lite passend für Audi Navi Plus RNS-E
  • C1-RNSE

  • c.LOGiC lite Multimedia-Interface zum Anschluss einer beliebigen AV-Quelle an das Werks-Navi. Mit Steuerungsfunktion, Rückfahrkamera-Eingang und Schaltsignalen. Nur NTSC-Kameras kompatibel.<br>.
Das c.LOGiC Multimedia Interface ermöglicht das Einspeisen einer beliebigen AV-Quelle... mehr

Das c.LOGiC Multimedia Interface ermöglicht das Einspeisen einer beliebigen AV-Quelle (Nachrüstgeräte z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Wenn die AV-Quelle in der Liste der kompatiblen Geräte ist, so ist auch die Steuerung der AV-Quelle über das Werks-Infotainment möglich. Zusätzlich ist der Anschluss einer Rückfahrkamera möglich.



Produktfeatures

  • Plug & Play Multimedia Interface
  • Optionale Steuerung von After-Market Geräten, DVB-T Tuner, DVD-Player, DVD-Wechsler über Werks-Navigationstasten
  • 1 AV-Eingang mit separatem IR-Steuerkanal
  • After-Market Rückfahrkamera-Eingang
  • Automatische Umschaltung auf Rückfahrkamera-Eingang (Kodierung ist optional notwendig, um im Werks-Navigationsmodus umzuschalten)
  • Rückfahrkamera-Stromversorgungsausgang (+12V max. 1A)
  • Einschaltausgang (+12V max. 1A) für angeschlossene Geräte


Kompatibilität

Hersteller Modell Navigation
Audi A3 (8L, 8P, 8P Sport),
A4 (Cabrio 8H, B7/8E, B6/8E),
A6 (4B),
TT (8J),
R8 (Typ 42) ab 2006 bis 2015
Audi Navi Plus RNS-E (16:9)



Einschränkungen

Werks-TV-Tuner Darf NICHT installiert sein!
Werks-Rückfahrkamera Darf NICHT verbaut sein!
After-Market Rückfahrkamera Nur NTSC-Kameras kompatibel.
Die automatische Umschaltung auf die Kamera funktioniert im Werks-Navigationsmodus nur nach einer Kodierung der Head-Unit per Diagnose-Computer (Nur für RNS-E mit Minimum Software 550 und bis Baujahr 2010 möglich).



Anschlüsse

  • Bildeinspeisung: 32-Pin AMP Stecker
  • Strom und CAN-Bus: Offene Kabelenden
  • AV-Eingang: Cinch Buchse (Video In)
  • Rückfahrkamera-Eingang: Cinch Buchse


Technische Daten

Betriebsspannung 12V DC (10.5~14.8V)
Ruhestrom <1mA
Arbeitsstrom 240mA
Betriebstemperatur -30°C bis +80°C
Abmessungen Video-Box 106 x 30 x 71mm (B x H x T)

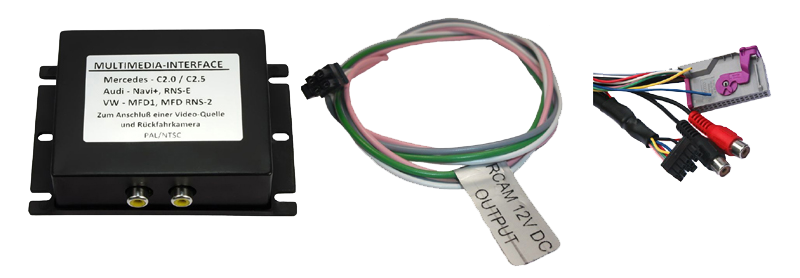

Lieferumfang

  • Interface-Box C1C-M01
  • Kabelsatz C1C-RNSE


Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
