Artikel-Nr.: VSX-MA24

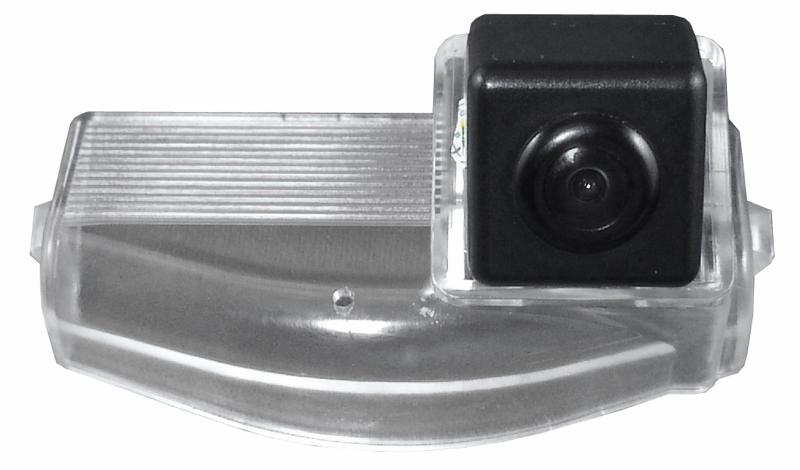

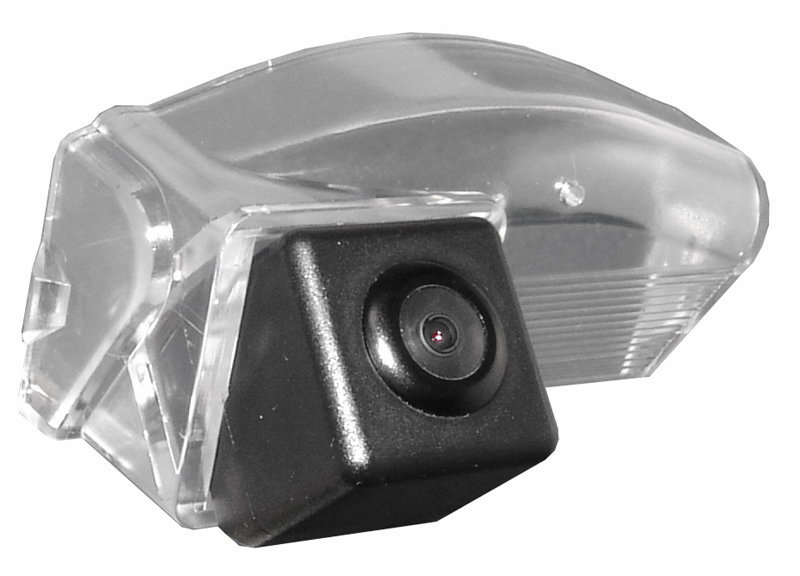

NavLinkz fahrzeugspezifisches Kennzeichenleuchtenglas mit Kamera mit Abstandslinien. Zum Austausch des original Leuchtenglases. Passend für Mazda 2 2007-, 3 2009-2013.

NavLinkz fahrzeugspezifisches Kennzeichenleuchtenglas mit Mini-Rückfahrkamera und... mehr

Menü schließen

NavLinkz fahrzeugspezifisches Kennzeichenleuchtenglas mit Mini-Rückfahrkamera und abschaltbaren Abstandslinien. Einfache Montage durch Austausch des original Werks-Kennzeichenleuchtenglas. Professioneller Systemkabelsatz in ausreichender Länge und mit automotiven Steckverbindungen. Dank Stecker mit geringem Durchmesser lässt sich das Kabel einfacher verlegen. Zusätzliche Ader für Signaldurchleitung, z.B. Stromversorgung oder Rückfahrsignal.

Neue Kameratechnik

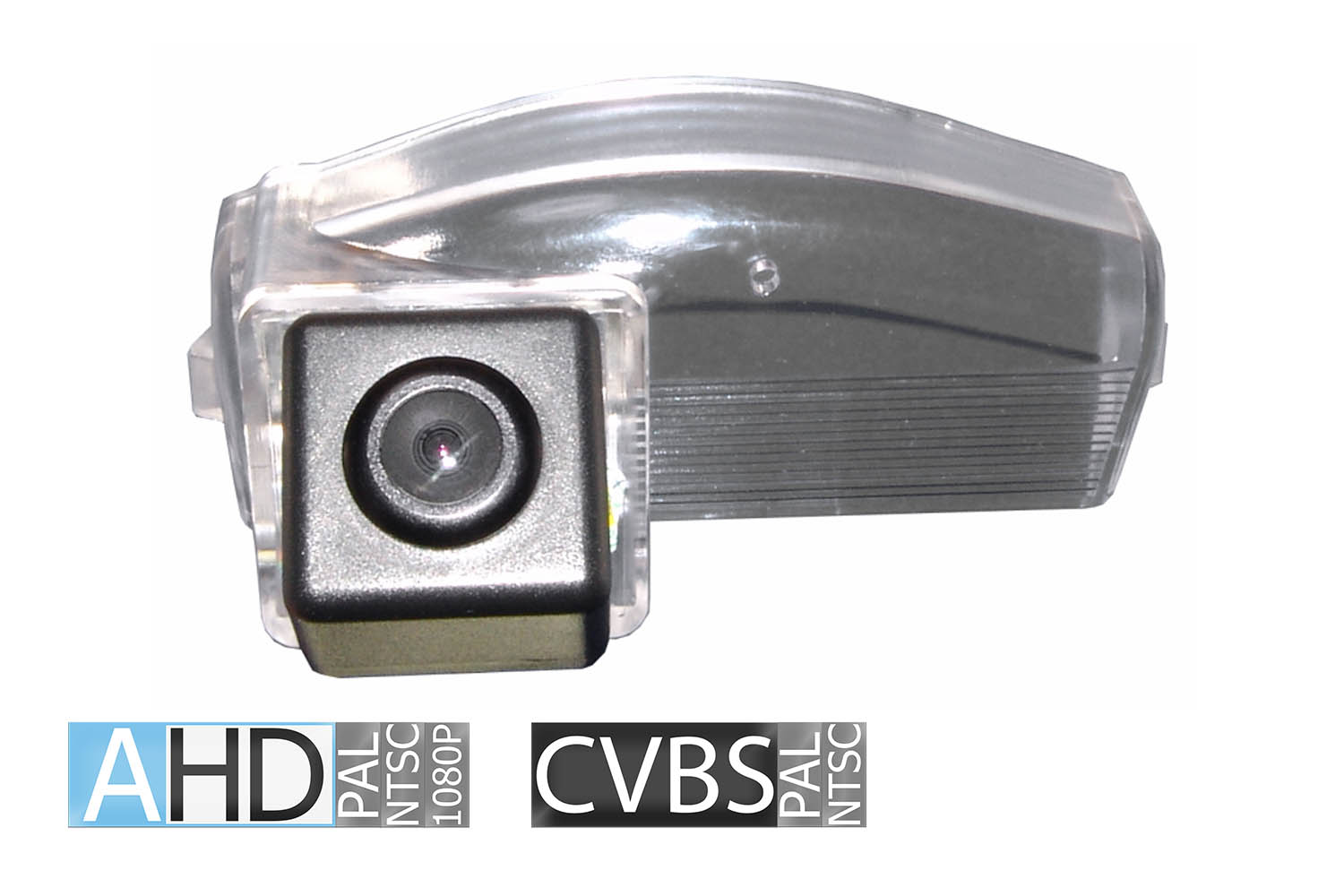

Die Videoausgabe kann zwischen CVBS und AHD 1080p umgeschaltet werden und ist wahlweise in 30Hz [NTSC] oder 25Hz [PAL] verfügbar. Dadurch lässt sich die Kamera mit einer Vielzahl unterschiedlicher Bildwiedergabegeräte mit unterschiedlichen Video-Eingangsspezifikationen nutzen.
So kann sie beispielsweise an After-Market Moniceivern mit CVBS NTSC Videoeingang betrieben werden, an Monitoren mit hochauflösendem AHD 1080p 25Hz [PAL] Video-Eingang oder auch an unseren eigenen Video Interfacen (CVBS- und AHD-Versionen). Diese ermöglichen die Anbindung der Rückfahrkamera an werksseitige Infotainmentsysteme.

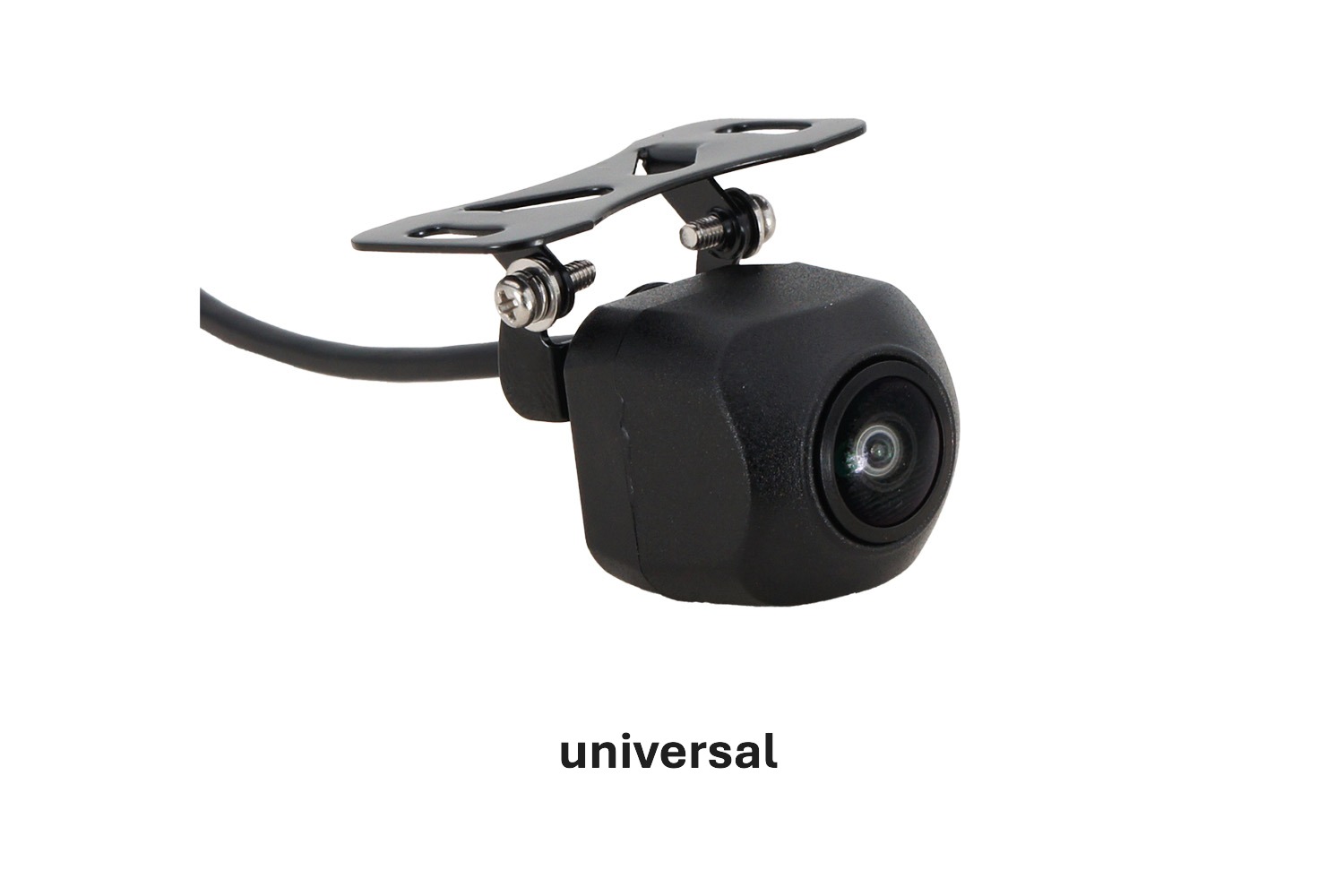

Sollte die fahrzeugspezifische Halterung mal nicht passen, gibt es jetzt einen universellen Halter zusätzlich im Lieferumfang.

Wichtiger Hinweis bei Nutzung als AHD-Kamera
Wenn der Kamera Video-Ausgang über die Kabelschlaufen auf AHD 1080p 30 Hz [NTSC] oder AHD 1080p 25 Hz [PAL] eingestellt wird, muss der Video-Eingang des angeschlossenen Monitors oder Interfaces mit diesem Videosignaltyp kompatibel sein!

Produktfeatures

Sensor-Typ CMOS 1/4 Zoll, Video-Ausgang umschaltbar zwischen:

CVBS NTSC
CVBS PAL
AHD 1080p 30Hz [NTSC]
AHD 1080p 25Hz [PAL]

Blende F1.36
Lichtempfindlichkeit 0.02 Lux
Winkel horizontal 145°, vertikal 90°, diagonal 170°
Gespiegeltes Bild (fest)
Abstandslinien, optional einschaltbar
Schutzart IP69
Fahrzeugspezifischer Halter
Universeller Halter

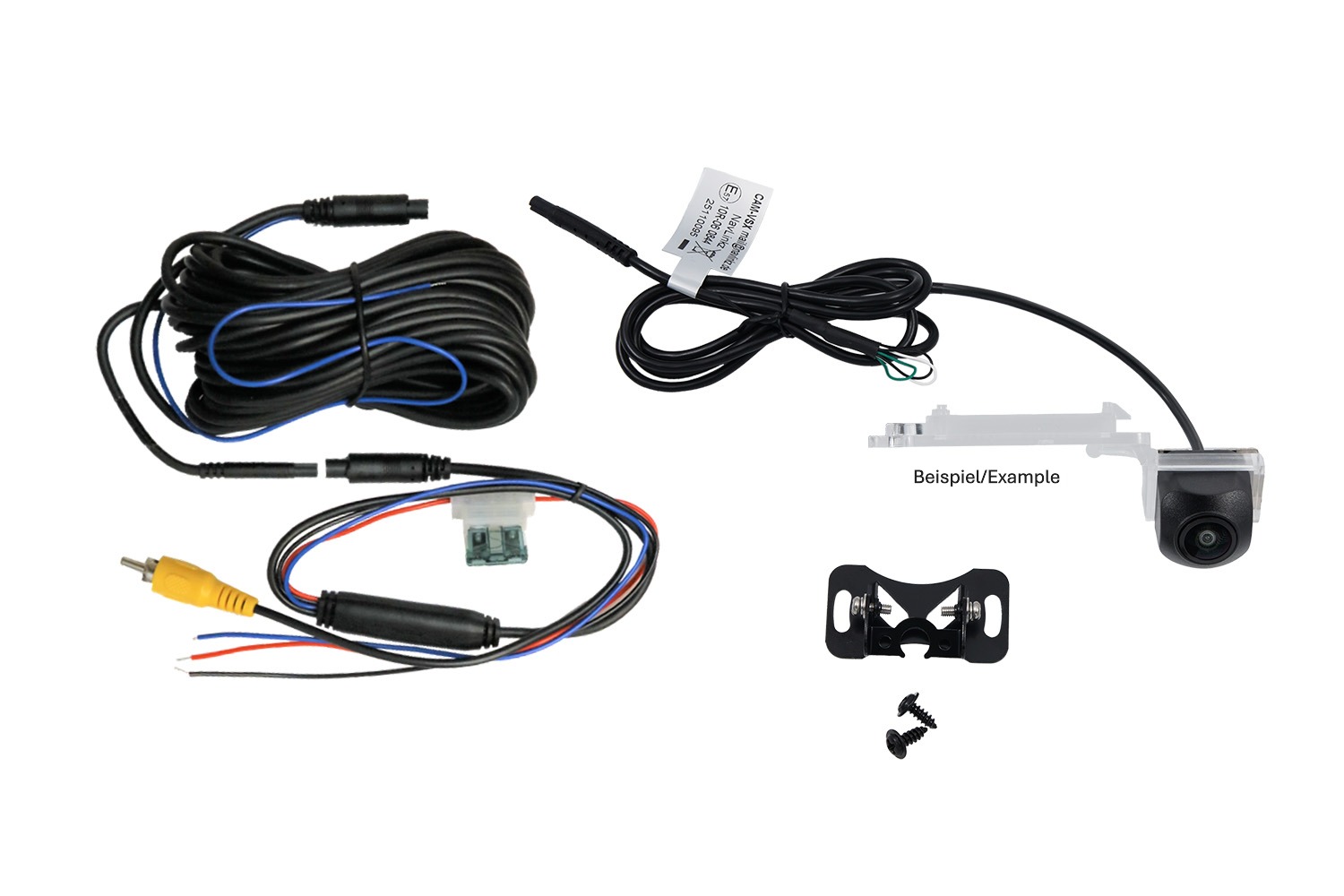

Mini 4-Pin-3V Systemkabelsatz mit Durchleitung (blau)
9.40m gesamte Systemkabellänge, setzt sich zusammen aus:

0.95m Kabel an Kamera auf 4-Pin-3V Buchse (⌀ 5mm)
8.00m Verlängerung 4-Pin-3V Stecker auf 4-Pin-3V Buchse
0.45m Adapter 4-Pin-3V Stecker auf Cinch Stecker + Stromversorgung (offene Enden)

Kompatibilität

Hersteller	Modell
Mazda	Mazda 2 ab 2007, Mazda 3 ab 2009 bis 2013 (Baugleich MA23, MA26 - mit unterschiedlichen Kamerapositionen!)

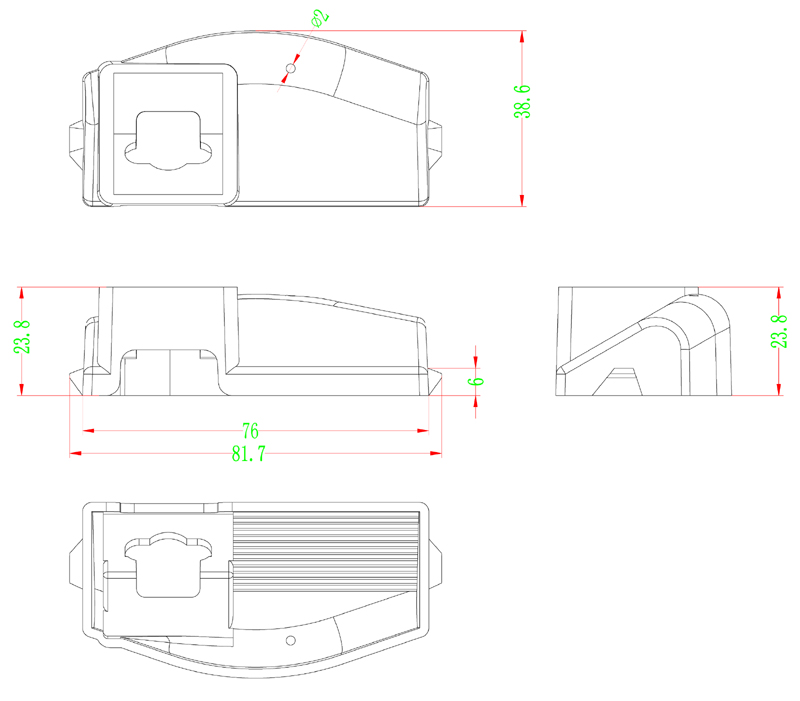

Abmessungen

Gesamt	81.7 x 38.6-30 x 36mm (B x H x T)
Leuchtenglas	81.7 x 38.6-30 x 23.8mm (B x H x T)
Einbauöffnung	76 x 38.6-30mm (B x H)

HINWEISE:

Kamera darf nicht an Fremdkabel angeschlossen werden. Bei Anschluss an Fremdkabel oder falscher Polung kann die Kamera beschädigt werden! Nur eigenes Anschlusskabel 0.45m mit Spannungsreduzierer nutzen!
Bitte überprüfen Sie vor dem Kauf ob Größenangaben und Befestigungspunkte der Kamera mit denen des Fahrzeugs übereinstimmen!

Technische Daten

Versorgungsspannung	+12V DC (6V~16V)
Betriebsspannung Kamera	+3.3V DC
Stromaufnahme	max. 65mA
Betriebstemperaturbereich	-30°C bis +75°C
Lagertemperaturbereich	-40°C bis +80°C
Gewicht inkl. Kabel ca.	196g
