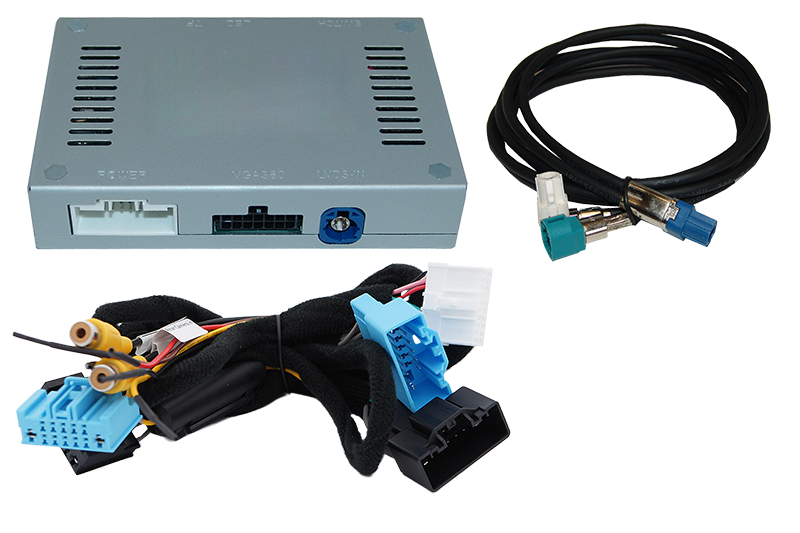

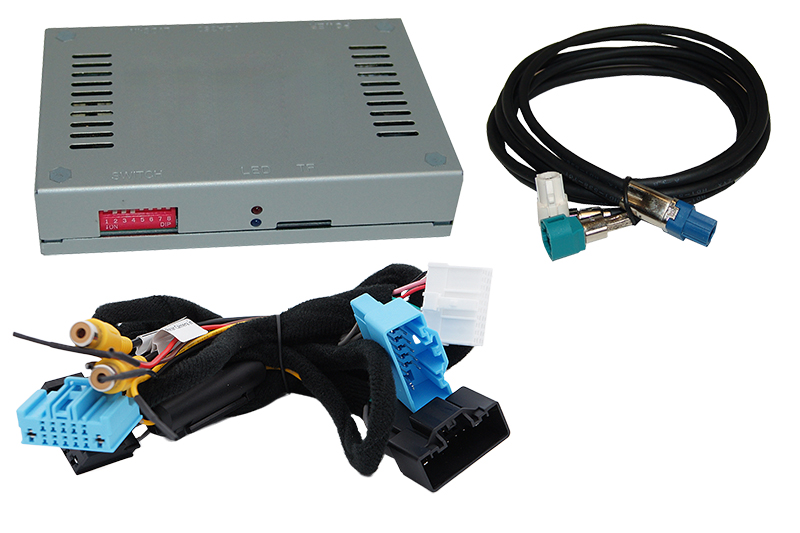

Video-Einspeiser passend für Citroen mit IVI 12 Zoll Monitor

  • VL7-IVI10

  • Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und 1 weiteren Video-Eingang. Passend für Citroen und DS mit IVI mit 12 Zoll Touch Monitor.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und einer weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.



Produktfeatures

  • Video-Einspeiser für Werks-Infotainment Systeme
  • 1 FBAS Rückfahrkamera Video-Eingang
  • 1 FBAS Frontkamera Video-Eingang
  • 1 FBAS Video-Eingange für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
  • Automatische Frontkamera Schaltung nach Auslegen des Rückwärtsganges für 10 Sekunden
  • Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
  • Video-Eingang NTSC kompatibel


Kompatibilität

Hersteller Modell Navigation
Citroen/DS C5 X ab 02/2022,
DS7 Crossback ab 2022,
DS9 ab 2022
IVI Mid oder High mit 12 Zoll Touch Monitor
Harmann Head-Unit



Einschränkungen

Nur Video Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
Werks-Rückfahrkamera Automatische Umschaltung auf die Werks-Rückfahrkamera ist nur möglich, solange der Rückwärtsgang eingelegt ist (keine Verzögerung der Umschaltung möglich). Die automatische Umschaltung auf die Werks-Rückfahrkamera funktioniert nicht aus dem Video-Modus einer am Video-Eingang des Interface angeschlossenen Video-Quelle..
After-Market Rückfahrkamera Bei Spannungsversorgung einer After-Market Rückfahrkamera über die ACC-Leitung des Interface, muss die Kamera Dauerstrom-resistent sein!
After-Market Frontkamera Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsgangs für 10 Sekunden. Eine manuelle Umschaltung auf die Frontkamera ist nicht möglich. Bei Spannungsversorgung einer After-Market Frontkamera über die ACC-Leitung des Interface muss die Kamera Dauerstrom-resistent sein!
Video Eingangssignal Nur NTSC Video-Quellem kompatibel.



Anschlüsse

  • Bildeinspeisung: 4-Pin HSD
  • Strom und CAN-Bus: Offene Kabelenden (Strom) und Plug & Play (fahrzeugspezifisch, CAN)
  • Rückfahrkamera-Eingang: Cinch Buchse
  • Frontkamera-Eingang: Cinch Buchse
  • Video-Eingang: Cinch Buchse


Technische Daten

Betriebsspannung 12V DC (9~16V)
Ruhestrom 8mA
Stromaufnahme 190mA
Video Eingang Formate NTSC
Betriebstemperatur -20°C bis +70°C
Abmessungen Video-Box 122 x 83 x 26mm (B x H x T)



Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
