Video-Einspeiser passend für Uconnect 8.4 all in one HU
- Artikel-Nr.: VL2-UCON8-AO
-
Video-Einspeiser passend für Dodge und Jeep Fahrzeuge Uconnect all in one Head-Unit mit 8.4 Zoll Monitor. Zum Anschluss zweier beliebiger Video-Quellen und einer Rückfahrkamera.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei... mehr
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel
Kompatibilität
Hersteller | Modell | Navigation |
---|---|---|

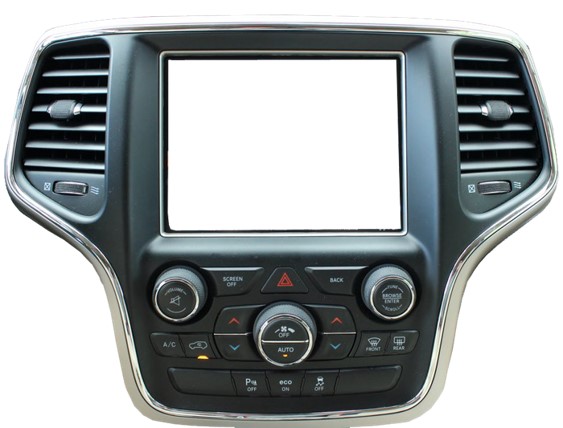

Dodge | RAM 1500/2500/3500 Modelljahre 2013-2018, Challenger Modelljahre 2015-2017, Charger Modelljahre 2015-2017, Durango Modelljahre 2014-2017, Viper Modelljahre 2013-2017 und andere Fahrzeuge mit | Uconnect 8.4AN/RA4 und 8.4A/RA3, 8.4 Zoll Monitor mit All-in-One Head-Unit |
Jeep | Cherokee Modelljahr bis 2018, Grand Cherokee Modelljahre 2014-2017 und andere Fahrzeuge mit | Uconnect 8.4AN/RA4 und 8.4A/RA3 8.4 Zoll Monitor mit All-in-One Head-Unit |
Einschränkungen
Nur Video | Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. |
Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
Abstandslinien | Die Darstellung der Abstandslinien funktioniert nicht in allen Fahrzeugen. |
Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |
HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

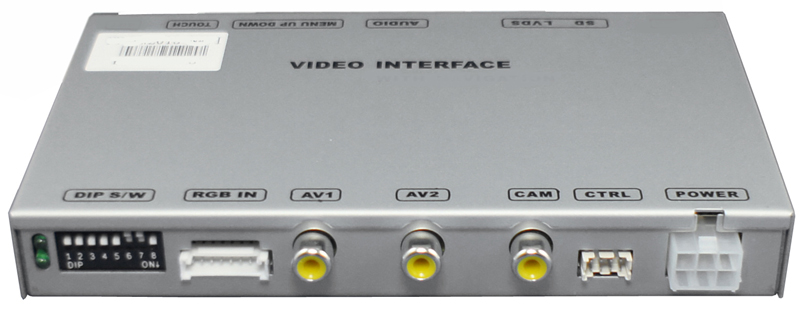

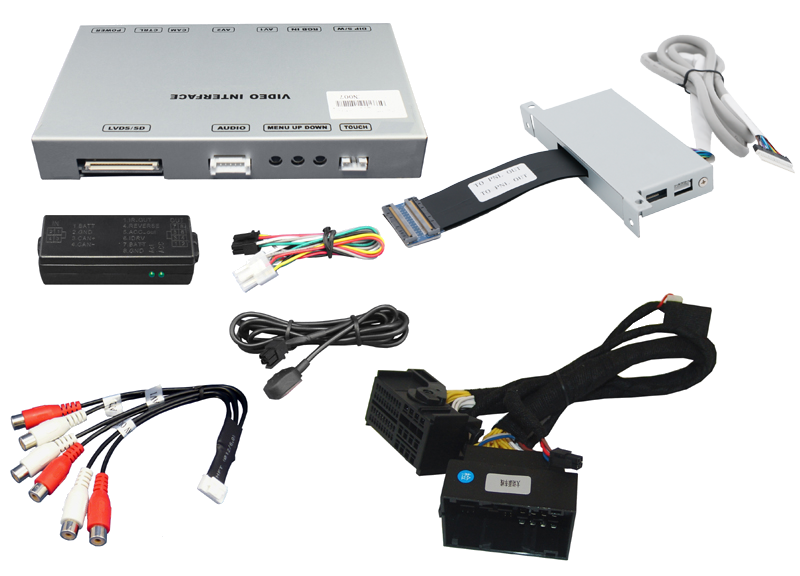

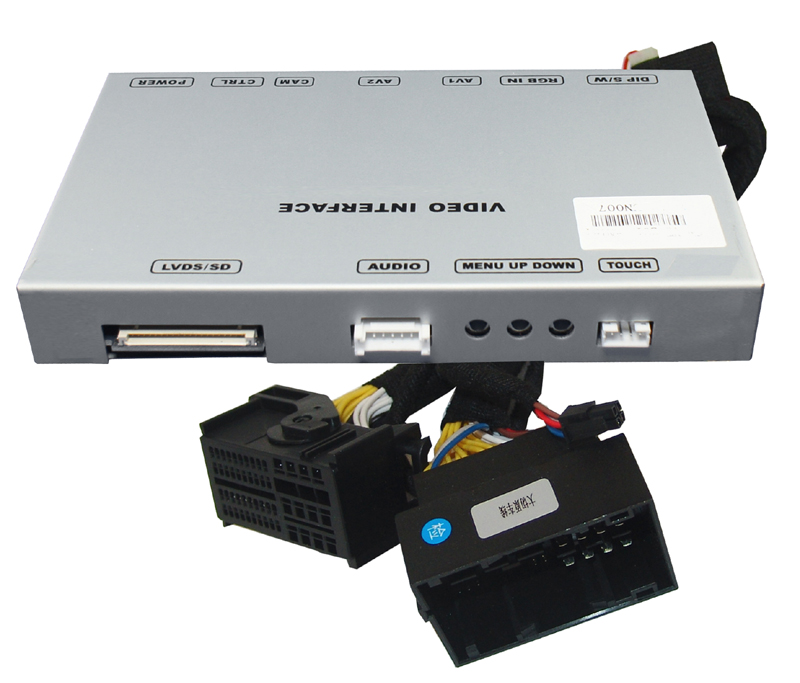

Anschlüsse
- Bildeinspeisung: Flachbandkabel
- Strom und CAN-Bus: Plug & Play (Quadlock-Einsatz)
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
Technische Daten
Betriebsspannung | 12V DC (7~25V) |
Ruhestrom | 36mA |
Stromaufnahme | 175mA |
Video Eingang | 0.7~1V |
Video Eingang Formate | NTSC |
Betriebstemperatur | -40°C bis +85°C |
Abmessungen Video-Box | 159 x 22 x 98mm (B x H x T) |
Abmessungen CAN-Box | 114 x 52 x 15mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
