v.LOGiC Media-Controller passend für BMW F-Serie, 4-Pin HSD

v.LOGiC Media-Controller passend für BMW F-Serie, 4-Pin HSD
  • V4-CIC-F

  • v.LOGiC Media-Controller passend für F-Serien BMW Business/Professional CIC oder Radio mit 8-Tasten iDrive und Farbmonitor 6.5 Zoll, 7 Zoll, 8.8 Zoll oder 10.25 Zoll und 4-Pin HSD LVDS-Anschluss am Monitor.
V4 Media-Controller - 3 AV-Eingänge mit Steuerung + Rückfahrkamera-Eingang +... mehr

V4 Media-Controller - 3 AV-Eingänge mit Steuerung + Rückfahrkamera-Eingang + Frontkamera-Einbindung & more

Der V4 Media-Controller ermöglicht den Anschluss von bis zu drei beliebigen AV-Quellen (Nachrüstgeräte z.B. DVD Player, DVB-T Tuner) an das Werks-Navigationssystem des Fahrzeugherstellers. Wenn die AV-Quellen in der Liste der kompatiblen Geräte sind, so ist auch die Steuerung der AV-Quellen über das Werks-Infotainment möglich. Zusätzlich ist der Anschluss einer Rückfahrkamera und die Anbindung an ein Rear-Seat-Entertainment möglich. Eine Frontkamera kann über den dritten AV-Eingang eingebunden werden. Rückfahr- und Frontkamera harmonieren miteinander und mit dem Werks-Infotainment. Es wird aus allen Betriebsmodi automatisch auf die vorhandenen Werks-und Nachrüstkameras dem Bedarf entsprechend umgeschaltet und nach Beendigung des Rangierens automatisch in den vorherigen Betriebszustand zurückgeschaltet. Die Bilddarstellung ist für die über das V4 angeschlossenen Audio-Video-Quellen auch während der Fahrt gegeben (TV-Freischaltung).




Produktfeatures


  • Plug and Play Media-Controller mit Bedienung über Werks-Infotainment (iDrive)
  • Eigenes On-Screen Display für Einstellungsänderungen
  • Keine Kodierung des Fahrzeugs/des Werks-Infotainments notwendig
  • Beim 10.2" und 24:10 ultrawide Bordmonitor 5 Bildformat-Modi für die AV-Quellen (1 Split-Modi mit Werks-Video, 4:3, 16:9, Vollbild und Zoom)
  • Beim 7" 16:9 Bordmonitor 3 Bildformat-Modi (4:3, Vollbild und Zoom)
  • 3 AV-Eingänge
  • Steuerung von After-Market Geräten (z.B. DVB-T Tuner, DVD-Player, DAB Tuner) über das Werks-Infotainment (iDrive)
  • 2 Schaltausgänge (+12V max. 1A), separat einstellbare Schaltkriterien
  • Freischaltung der Bildwiedergabe während der Fahrt (nur für die am V4 angeschlossenen (Audio-)Video-Quellen
  • Rückfahrkamera-Eingang
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs aus allen Betriebs-Modi
  • AV3 nutzbar für Frontkamera (automatische Umschaltung beim Parkvorgang, automatische Rückschaltung bei 20km/h)
  • Manuelles Umschalten auf Rückfahrkamera möglich (nur für Fahrzeuge mit PDC-Taste
  • Manuelles Rückschalten von Rück- und Frontkamera (Abbruch der automatischen Umschaltung) möglich
  • Bild-in Bild (PIP) Modi zur Kombination von Nachrüstkamerabild(ern) und Werks-Parkabstandssensoren-Anzeige
  • Kompatibel mit allen Werks-Video-Anwendungen (z.B. Rückfahrkamera, Top-View, Nightvision, DVD-Wechsler, TV-Tuner)
  • Rear-Seat-Entertainment Ausgang für am V4 angeschlossene AV-Quellen
  • USB Update-Port für Software-Updates durch den Endverbraucher



Kompatibilität


Hersteller Modell Navigation
BMW 5er (F10/11), 6er (F12/13), 7er (F01/02), GT5 (F07), X3 (F25) mit 8-Tasten iDrive Professional Navigation CIC, Business Navigation M-ASK, Radio CHAMP - F-Serie a 6.5", 7", 8.8" oder 10.25" Monitor


Einschränkungen


Werks-USB-Schnittstelle Bei Fahrzeugen mit Werks-USB-Schnittstelle muß der Ton über den Werks-AUX-Eingang
(Klinkenbuchse) eingespeist werden!



Anschlüsse


  • Bildeinspeisung: 4-Pin HSD
  • Strom und CAN: Plug & Play
  • Video-Eingänge (3x): Cinch
  • Rückfahrkamera-Eingang: Cinch
  • Audio-Eingänge (3x): 2-fach Cinch



Technische Daten


Spannungs-Arbeitsbereich 10.5V - 14.8V
Ruhestrom <0,1mA
Arbeitsstrom 190mA
Leistungsaufnahme 2.6W
Temperaturbereich -20°C bis +80°C
Gewicht
285g
Abmessungen 141 x 30 x 105 mm (B x H x T)

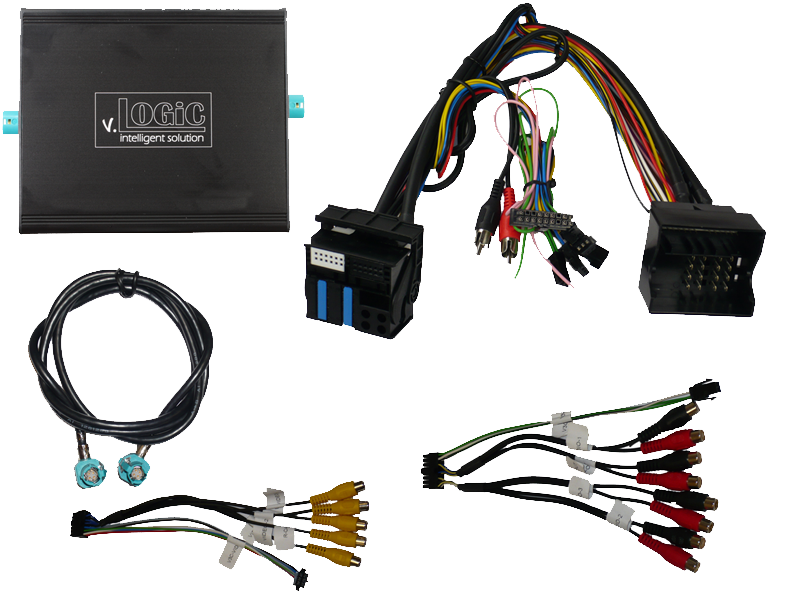

Lieferumfang


  • Interface-Box V4C-M636
  • Kabelsatz V4C-BM04
  • LVDS Leitung V4C-LVDS04
  • Audio-Anschlusskabel V4C-AUDIO
  • Video-Anschlusskabel V4C-VIDEO



Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
