Video-Einspeiser passend für Maserati Uconnect 8.4
- Artikel-Nr.: RL4-UCON8-LV
-
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Maserati Levante und andere Fahrzeuge mit Uconnect 8.4 Zoll VP4-NA ab 2016-, All-in-One mit kapazitivem Touch.
Das r.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer... mehr
Das r.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 1 FBAS Frontkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge PAL und NTSC kompatibel
Kompatibilität
Hersteller | Modell | Navigation |
---|---|---|

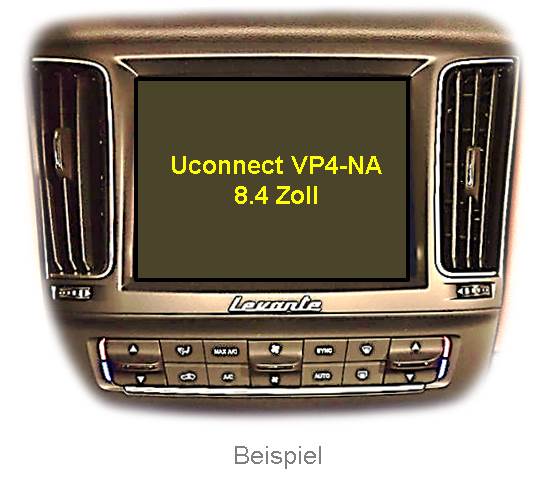

Maserati | Ghibli ab Modelljahr 2017, Levante ab Modelljahr 2016 und andere Fahrzeuge mit | Uconnect 8.4 Zoll VP4-NA mit kapazitivem Touch |
Einschränkungen
Nur Video | Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. |
Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich. |
HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!
Anschlüsse
- Bildeinspeisung: Flachbandkabel
- Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
Betriebsspannung | 12V DC (7~25V) |
Ruhestrom | 12mA |
Stromaufnahme | 150mA |
Video Eingang | 0.7~1V |
Video Eingang Formate | PAL/NTSC |
Betriebstemperatur | -40°C bis +85°C |
Abmessungen Video-Box | 115 x 25 x 89mm (B x H x T) |
Abmessungen Tochter-PCB | 110 x 7 x 92mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
