Video-Einspeiser passend für Stellantis Uconnnect5 10 Zoll

  • RL4-UCON10

  • Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Fiat 500e, Ducato3 (Serie 8) und Jeep Compass ab MJ 2021 mit Uconnect5 und 10 oder 10,25 Zoll Tablet Monitor.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.



Produktfeatures

  • Video-Einspeiser für Werks-Infotainment Systeme
  • 1 FBAS Rückfahrkamera Video-Eingang
  • 1 FBAS Frontkamera Video-Eingang
  • 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
  • Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
  • Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
  • Video-Eingänge PAL und NTSC kompatibel

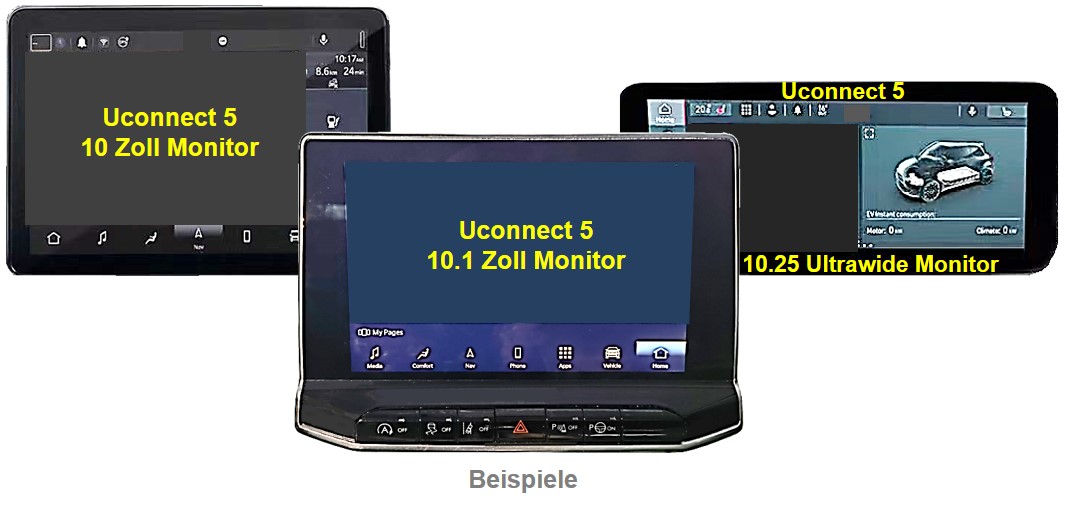

Kompatibilität

Hersteller Modell Navigation
Fiat Ducato3 (Serie 8) ab Modelljahr 2021 Uconnect5 R1 EXT ER mit 10 Zoll Tablet Monitor mit separater Head-Unit!
500e ab 11/2020 Uconnect5 R1 INT ER mit 10.25 Zoll ultra-wide Tablet Monitor mit separater Head-Unit!
Jeep Compass ab Modelljahr 2021 Uconnect5 R1 EXT ER mit 10.1 Zoll Tablet Monitor mit separater Head-Unit!

Achtung: Nicht kompatibel zu Jeep Compass ab Modelljahr 2021 mit Uconnect5 mit 8.4 Zoll Tablet Monitor und all-in-one Head-Unit.



Einschränkungen

Nur Video Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.

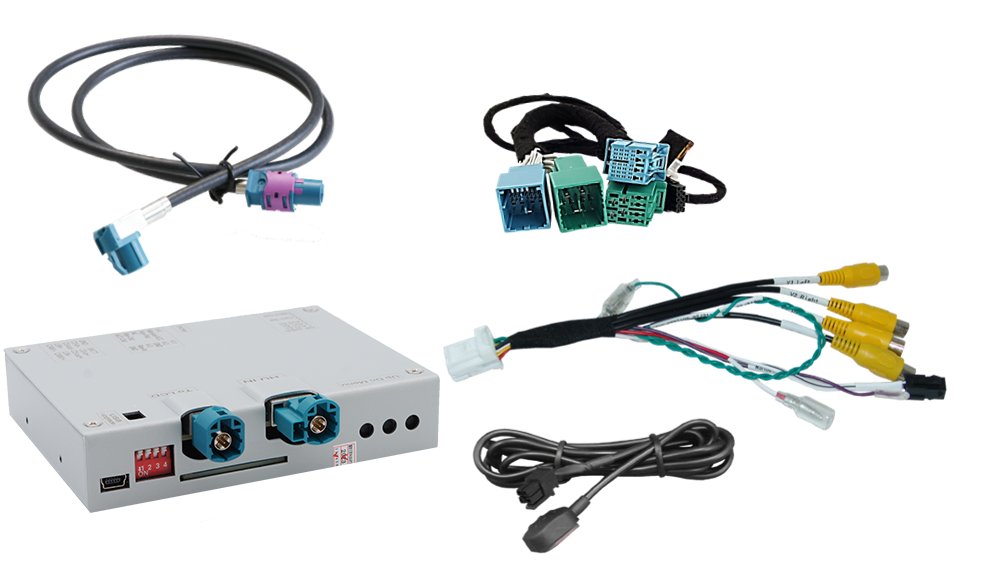

Anschlüsse

  • Bildeinspeisung: 4-Pin HSD
  • Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
  • Video-Eingänge (2x): Cinch Buchsen
  • Rückfahrkamera-Eingang: Cinch Buchse
  • Frontkamera-Eingang: Cinch Buchse


Technische Daten

Betriebsspannung 12V DC (7~25V)
Ruhestrom 4mA
Stromaufnahme 270mA
Video Eingang 0.7~1V
Video Eingang Formate PAL/NTSC
Betriebstemperatur -40°C bis +85°C
Abmessungen Video-Box 117 x 26 x 103mm (B x H x T)



Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
