Video-Einspeiser passend für Citroen Peugeot - NAC 12 Zoll

Artikel-Nr.: RL4-NAC12
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und 2 weitere Video-Eingänge. Passend für Opel und Peugeot mit NAC mit 10.25 Zoll Monitor.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Frontkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10, 15 oder 20 Sekunden
Abstandslinien für Rückfahrkamera in Kombination mit PDC-Anzeige aktivierbar (nicht für alle Fahrzeuge)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Citroen	C4 ab 11/2020, C5 X ab 02/2022, DS3 Crossback ab 12/2018, DS4 ab 11/2021	NAC oder DS Connect Radio/Nav mit 10.25 Zoll Touch Monitor Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Opel	Corsa F Modelljahr ab 2019, Mokka B ab 09/2020,	NAC oder RCC mit 10.25 Zoll Touch Monitor Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Peugeot	208 II ab 06/2019, 2008 II ab 11/2019, 308 III* ab 09/2021, 3008 II ab 05/2021, 508 II ab 10/2018, 5008 II ab 10/2020	NAC oder RCC mit 10.25 Zoll Touch Monitor Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig

Einschränkungen

*Eingespeistes Video-Bild	Beim Peugeot 308 ist im eingespeisten Video-Bild (Front- und Rückfahrkamera, Video 1 und Video 2 verbleibt auf der rechten Seite ein 2-3 mm breiter Rand, welcher nicht ausgeblendet werden kann.
Nur Video	Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen mit dem Infotainment verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10, 15 oder 20 Sekunden (einstellbar). Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich.
Video-Eingangssignal	Nur NTSC Video Quellen kompatibel.
Abstandslinien und PDC	Die Darstellung von Abstandslinien und PDC funktioniert nicht in allen Fahrzeugen. Abstandslinien können nur zusammen mit PDC angezeigt werden.
NAC High-Version	Sollten die beiden HSD Buchsen des Fahrzeugkabelbaums (Doppel-HSD) nicht trennbar sein, ist für den Wiederanschluss evtl. das separat erhältliche Kabel CAB-HSD-MF026 notwendig.

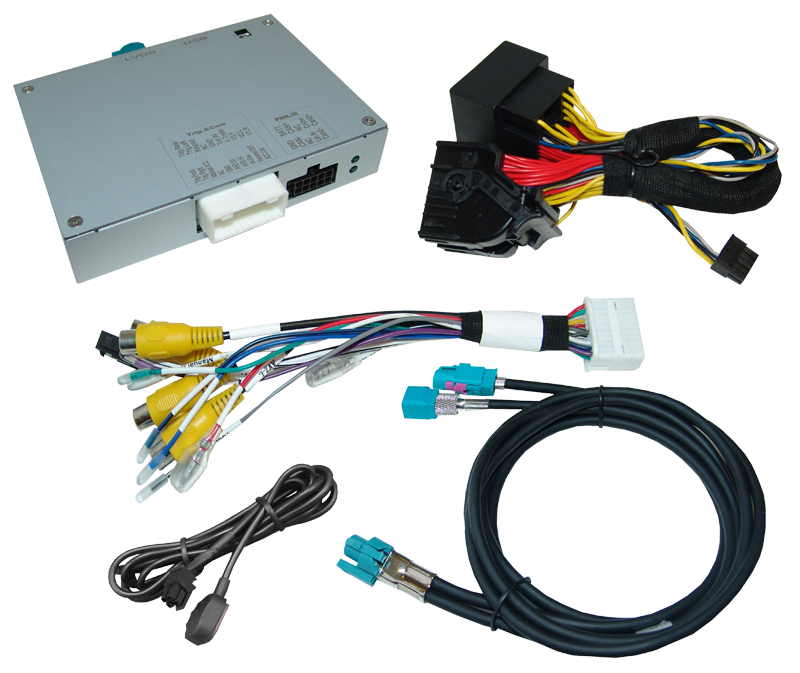

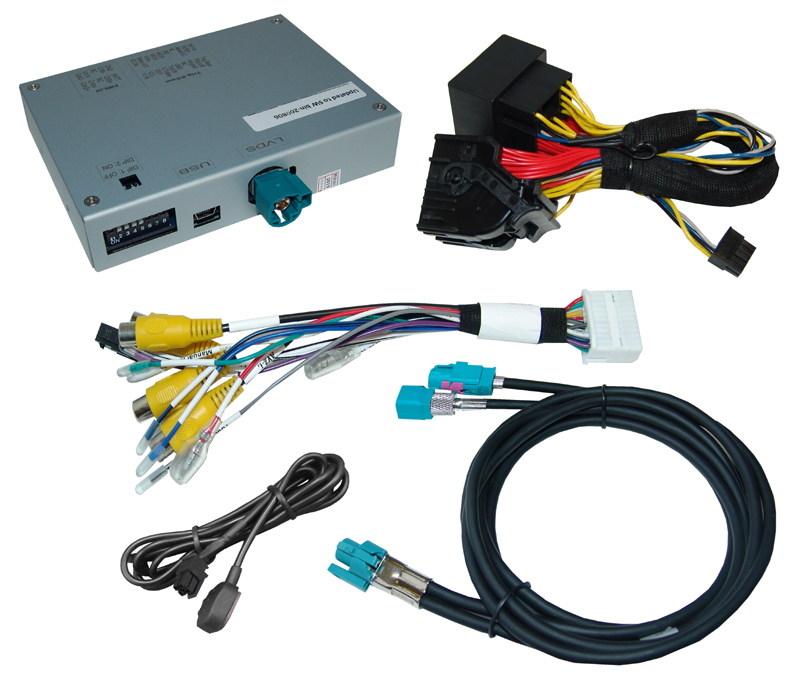

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	5mA
Stromaufnahme	280mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	117 x 25 x 108mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
