Video-Einspeiser passend für Mazda MZD Connect ab 2019

Video-Einspeiser passend für Mazda MZD Connect ab 2019

Artikel-Nr.: RL4-MZD88
Video-Einspeiser für Rückfahrkamera und zwei weitere Videoquellen. Passend für Mazda Fahrzeuge ab 2019 mit MZD Connect mit 8.8 ultrawide Zoll Farbdisplay.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Frontkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation

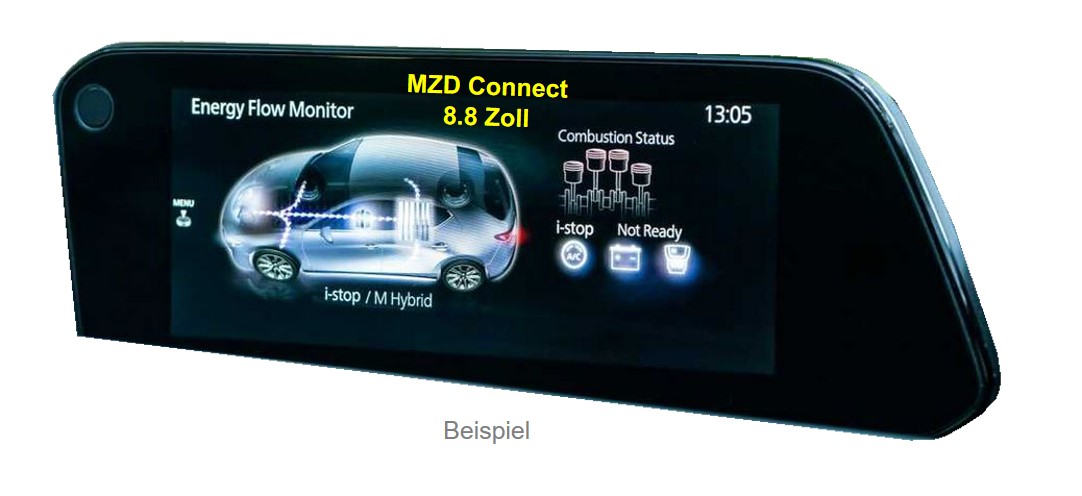

Mazda	Fahrzeuge ab ca. 2019	MZD Connect - 8.8 Zoll ultrawide Monitor

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
Abstandslinien	Die Darstellung der Abstandslinien funktioniert nicht in allen Fahrzeugen.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

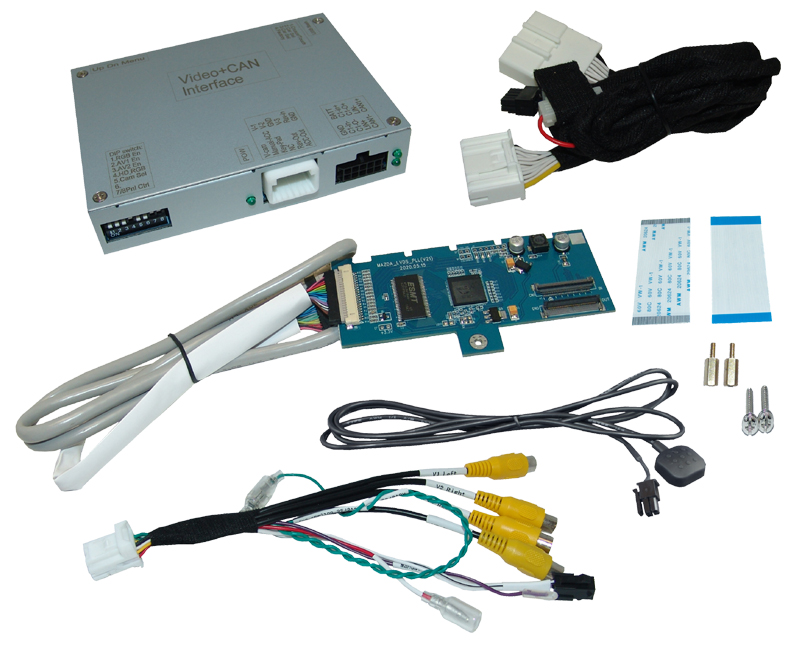

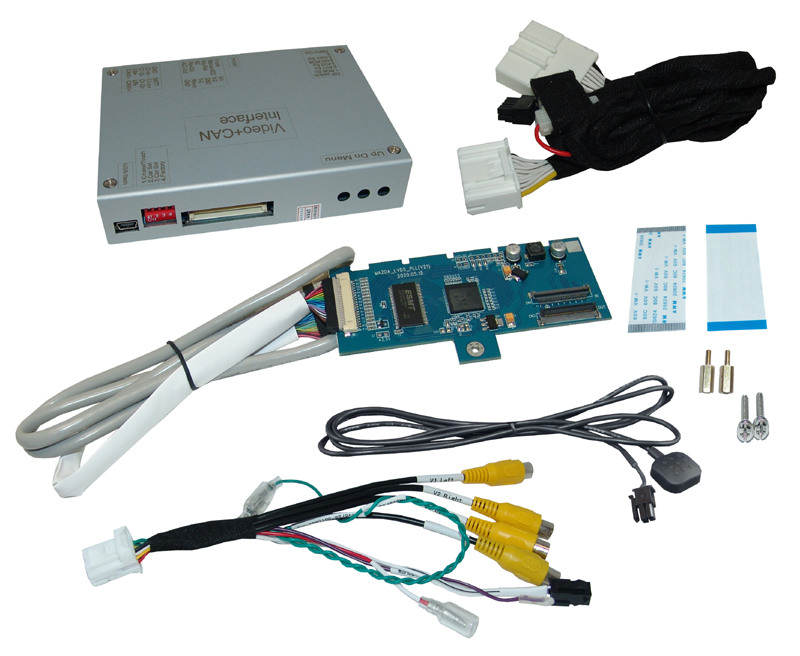

Anschlüsse

Bildeinspeisung: Flachbandkabel
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	10mA
Stromaufnahme	140mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	117 x 26 x 90mm (B x H x T)
Abmessungen Video-Box	115 x 7 x 56mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
