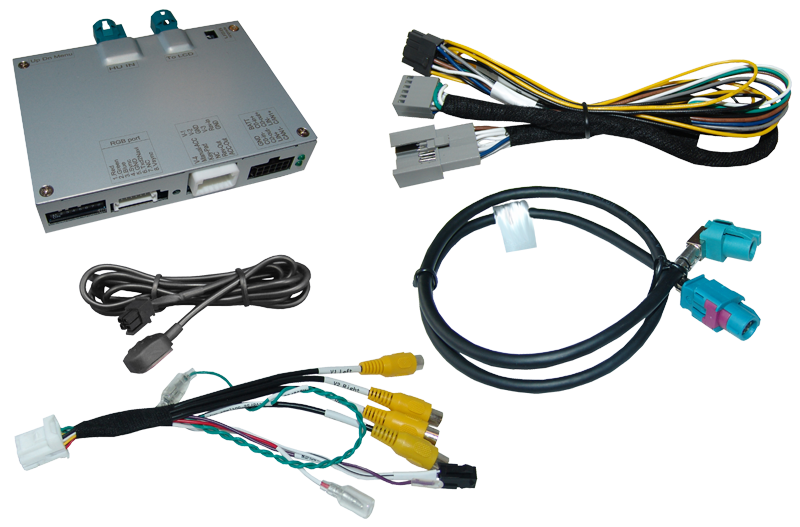

Video-Einspeiser passend für VW Touareg3 MIB2 High 15 Zoll

  • RL4-MIB150

  • Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für VW Touareg3 CR ab 2018 mit Discover Premium mit 15 Zoll Monitor.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.



Produktfeatures

  • Video-Einspeiser für Werks-Infotainment Systeme
  • 1 FBAS Rückfahrkamera Video-Eingang
  • 1 FBAS Frontkamera Video-Eingang
  • 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
  • Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
  • Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
  • Video-Eingänge NTSC kompatibel


Kompatibilität

Hersteller Modell Navigation
Volkswagen Touareg3 (CR) ab 07/2018 Discover Premium (18T)
MIB mit 15 Zoll Monitor
Nicht kompatibel zu Fahrzeugen mit Werks-DVD-Player!



Einschränkungen

Nur Video Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX- Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV- Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Werks-DVD-Player Nicht kompatibel zu Fahrzeugen mit Werks-DVD-Player.
After-Market Frontkamera Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich.
Video-Eingangssignal Nur NTSC Video Quellen kompatibel.
Abstandslinien Es werden keine Abstandslinien gezeigt.



Anschlüsse

  • Bildeinspeisung: 4-Pin HSD
  • CAN-Bus: Plug & Play (Quadlock-Einsatz)
  • Strom: offene Kabelenden)
  • Video-Eingänge (2x): Cinch Buchsen
  • Rückfahrkamera-Eingang: Cinch Buchse
  • Frontkamera-Eingang: Cinch Buchse


Technische Daten

Betriebsspannung 12V DC (7~25V)
Ruhestrom 10mA
Stromaufnahme 330mA
Video Eingang 0.7~1V
Video Eingang Formate NTSC
Betriebstemperatur -40°C bis +85°C
Abmessungen Video-Box 116 x 25 x 103mm (B x H x T)



Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
