Video-Einspeiser passend für Audi mit MMI Touch Response

  • RL4-MIB101

  • Video-Einspeiser passend für Audi Fahrzeuge mit MMI Radio Plus und MMI Navigation (Plus) mit Touch (Response) mit 8.8 oder 10.1 Zoll Monitor. Zum Anschluss zweier beliebiger Video-Quellen, einer Rückfahr- und einer Front-Kamera.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

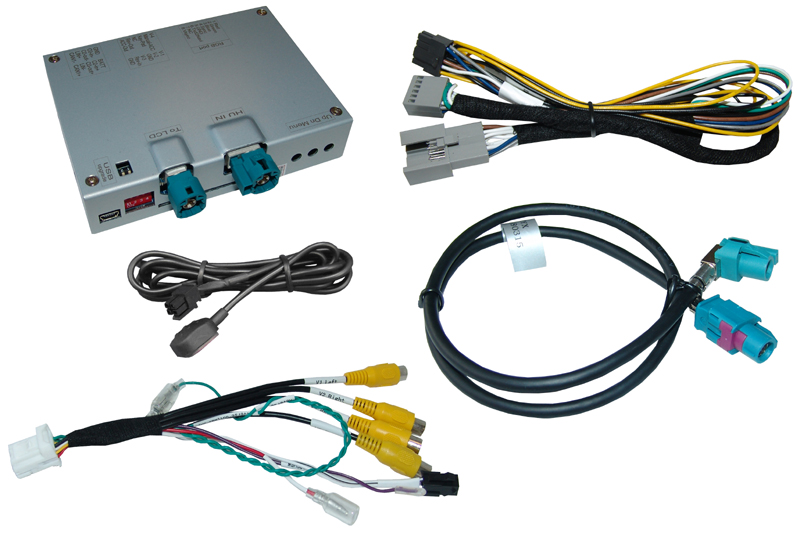

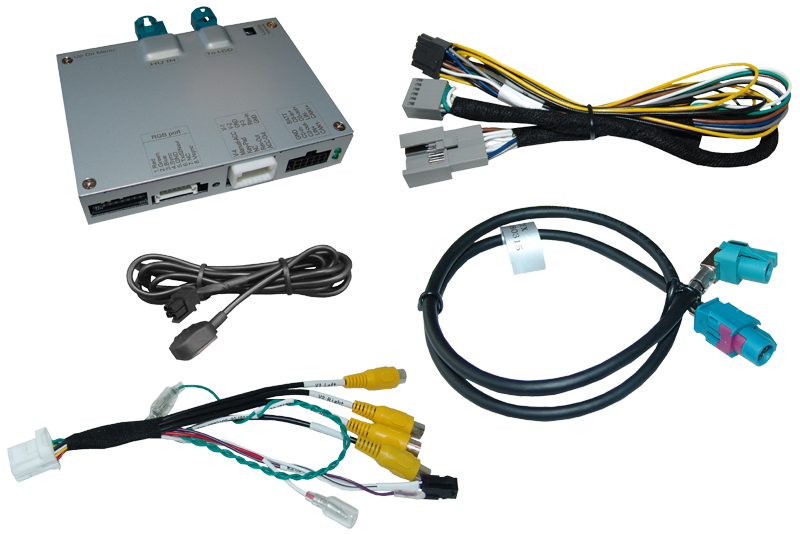

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.



Produktfeatures

  • Video-Einspeiser für Werks-Infotainment Systeme
  • 1 FBAS Rückfahrkamera Video-Eingang
  • 1 FBAS Frontkamera Video-Eingang
  • 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges (nicht für alle Fahrzeuge verfügbar)
  • Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden (nicht für alle Fahrzeuge verfügbar)
  • Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
  • PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
  • Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
  • Video-Eingänge NTSC und PAL kompatibel


Kompatibilität

Hersteller Modell Navigation
Audi A3 (8Y) ab 03/2020,
A4 Facelift (8W) ab 05/2019,
A5 Facelift (F5) ab 10/2019,
A7 (4K) ab 02/2018,
A8 (4N) ab 11/2017,
Q7 Facelift (4M) ab 09/2019,
Q8 (4M) ab 07/2018,
e-tron (GE) ab 03/2019
Nicht kompatibel zu Fahrzeugen mit Werks-DVD-Player!

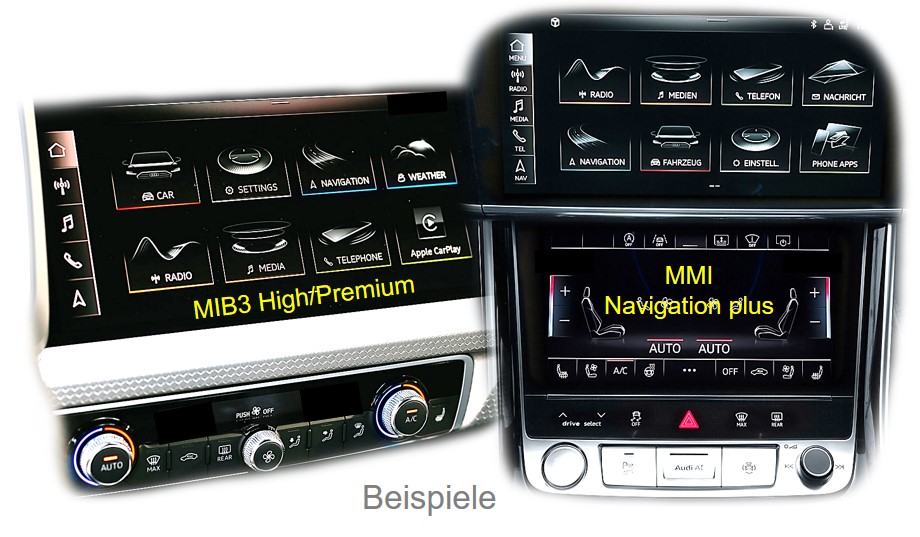

MMI Radio Plus und MMI Navigation (Plus) mit MMI Touch Response - 8.8 oder 10.1 Zoll Monitor
Q4 e-tron (FZ) ab 03/2021
Q4 Sportback e-tron (FZ) ab 03/2021
Q5 (FY) ab 09/2020,
Q5 Sportback (FYT) ab 03/2021
Nicht kompatibel zu Fahrzeugen mit Werks-DVD-Player!
MMI Navigation oder MMI Navigation (Plus) mit MMI Touch Response MIB3 High/Premium mit 10.1 Zoll Monitor
A1 (GB) ab 11/2018,
Q3 (F3) ab 08/2018
Nicht kompatibel zu Fahrzeugen mit Werks-DVD-Player!
MMI Radio Plus oder MMI Navigation oder MMI Navigation (Plus) mit MMI Touch Response MIB3 High/Premium - 8.8 Zoll oder 10.1 Zoll Monitor



Einschränkungen

Nur Video Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX- Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV- Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
CAN-Bus Rückleuchten Automatische Umschaltung für Rückfahr- und Frontkamera sind bei Fahrzeugen mit CAN-Bus-gesteuerten Rückleuchten nicht verfügbar.
Werks-Rückfahrkamera Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Werks-DVD-Player Nicht kompatibel zu Fahrzeugen mit Werks-DVD-Player.
After-Market Frontkamera Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
Abstandslinien Die Darstellung der Abstandslinien funktioniert nicht in allen Fahrzeugen.



Anschlüsse

  • Bildeinspeisung: 4-Pin HSD
  • Strom: offene Kabelenden
  • CAN-Bus: Plug & Play (Quadlock-Einsatz)
  • Video-Eingänge (2x): Cinch Buchsen
  • Rückfahrkamera-Eingang: Cinch Buchse
  • Frontkamera-Eingang: Cinch Buchse


Technische Daten

Betriebsspannung 7~25V DC
Ruhestrom 2mA
Stromaufnahme 270mA@12V
Video Eingang 0.7~1V
Video Eingang Formate NTSC/PAL
Betriebstemperaturbereich -40°C bis +85°C
Abmessungen Video-Box 116 x 25 x 103mm (B x H x T)



Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
