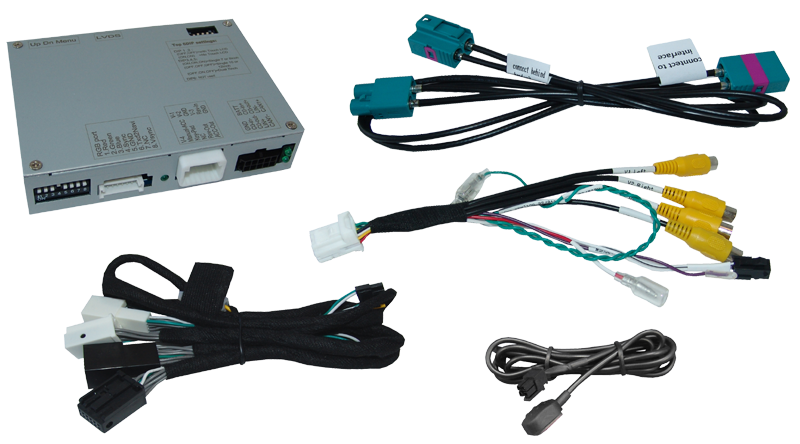

**Video-Einspeiser passend für MB NTG5.5, Audio20 NTG5.5
- Artikel-Nr.: RL4-MBN55
-

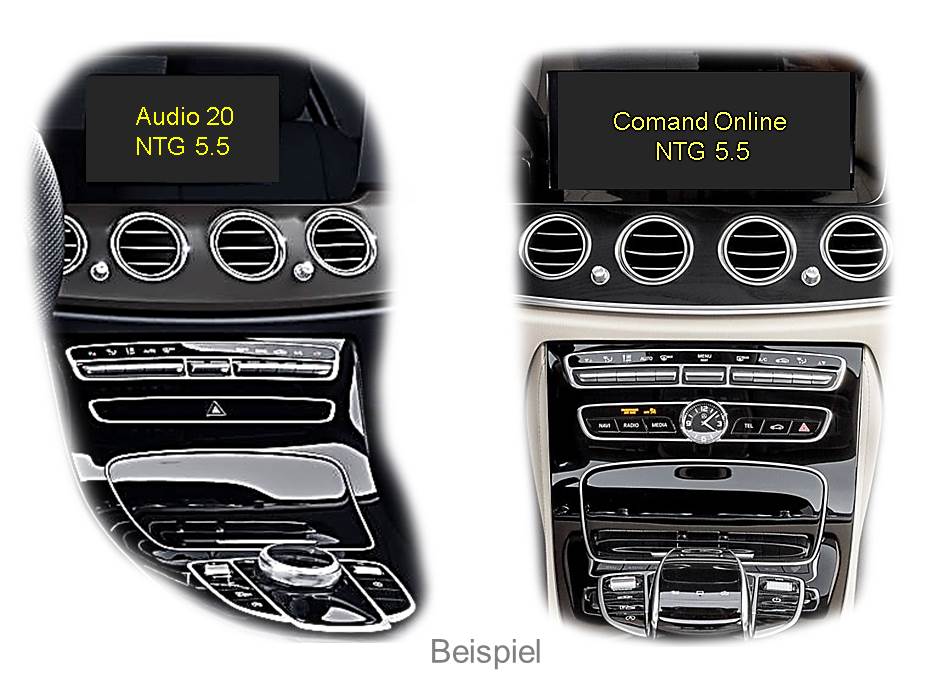

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und 2 weitere Video-Eingänge. Passend für Mercedes Benz Fahrzeuge mit Comand Online oder Audio20 NTG5.5 mit 7, 8, 10.25 oder 12.3 Zoll Monitor.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera und... mehr
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera und zwei beliebiger Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Eingang
- 1 FBAS Frontkamera Eingang
- 2 FBAS Video-Eingang für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, )
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Automatische Front Kamera Schaltung nach Rückwärtsgang für 10 Sekunden
- Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel
Kompatibilität
Hersteller | Modell | Navigation |
---|---|---|
Mercedes Benz | C-Klasse (W205) ab 08/2018 bis 11/2020, C-Klasse T-Modell/Kombi (S205) ab 08/2018 bis 02/2021, C-Klasse Cabrio (A205) ab 08/2018 bis 03/2023, C-Klasse Coupé (C205) ab 08/2018 bis 03/2023, CLS-Coupé (C257) ab 02/2018 bis 07/2020, E-Klasse (W213) ab 04/2016 bis 06/2020, E-Klasse T-Modell/Kombi (S213) ab 04/2016 bis 06/2020, E-Klasse Cabrio (A238) ab 09/2017 bis 06/2020, E-Klasse Coupé (C238) ab 09/2017 bis 06/2020, G-Klasse (G463) ab 05/2018, GT AMG 4-Türer (X290) ab 09/2018 bis 06/2020, S-Klasse Coupé (C217) ab ca. 05/2017 bis 08/2020, S-Klasse (V/X/W222) ab 05/2017 bis 11/2020 | Comand Online oder Audio20 NTG5.5 mit 7 Zoll, 8 Zoll, 10.25 Zoll oder 12.3 Zoll Monitor Nur für Fahrzeuge ohne Werks-TV-Tuner! |
Einschränkungen
Nur Video | Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. |
Werks-TV Tuner | Nicht kompatibel mit Fahrzeugen mit Werks-TV-Tuner. Tuner stellt dann keine Bild mehr dar. |
Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich. |
Video-Eingangssignal | Nur NTSC Video Quellen kompatibel. |
Abstandslinien | Für Fahrzeuge mit 7 und 8.4 Zoll Monitor verfügbar, für Fahrzeuge mit 10 Zoll Monitor nur eingeschränkt verfügbar. Wenn das Interface nicht die nötigen Informationen vom Fahrzeug CAN-Bus erhält, können Abstandslinien generell nicht genutzt werden. |

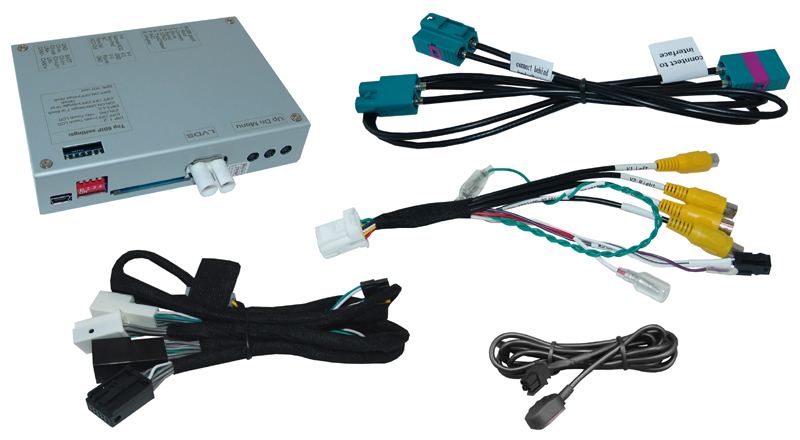

Anschlüsse
- Bildeinspeisung: Doppel Fakra
- CAN: Plug & Play (fahrzeugspezifisch)
- Strom: offene Kabelenden
- Video-Eingänge (2x): Cinch Buchse
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
Betriebsspannung | 7~25V DC |
Ruhestrom | 10mA |
Stromaufnahme | 200mA@12V |
Video Eingang | 0.7~1V |
Video Eingang Formate | NTSC |
Betriebstemperaturbereich | -40°C bis +85°C |
Abmessungen Video-Box | 119 x 24 x 95 mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
