Video-Einspeiser passend für Actros5/Arocs Multimedia 26-Pin
- Artikel-Nr.: RL4-MBMRT
-
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Actros 5 und Arocs mit Classic Cockpit und Multimedia Radio Touch mit 7 Zoll Monitor. Oder Multimedia Cockpit mit 10,25 Zoll Monitor ohne Navigation mit 26-Pin Radiostecker.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 1 FBAS Frontkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel
Kompatibilität
Hersteller | Modell | Navigation |
---|---|---|
Mercedes Benz | Actros 5 ab 2018 und Arocs ab 2020 | Classic Cockpit mit Multimedia Radio Touch mit 7 Zoll Monitor oder Multimedia Cockpit mit 10.25 Zoll Monitor ohne Navigation und mit 26-Pin Radiostecker* |
*Das Multimedia Cockpit mit 10.25 Zoll Monitor ohne Navigation hat entweder den 26-Pin oder einen 31-Pin Radiostecker. Für die Variante mit 31-Pin Radiostecker ist das Interface mit der Artikelnummer RL4-MBMC inklusive 31-Pin Plug&Play-Kabelsatz verfügbar.
Alternativ kann die 26-Pin Version RL4-MBMRT auch für die 31-Pin Variante verwendet werden, indem 26-Pin Stecker und Buchse des Plug&Play Kabelsatzes abgetrennt und die offenen Kabelenden am Werks-Kabelbaum installiert werden. Diese Möglichkeit ist als „Sonderfall“ in der Anleitung beschrieben.
Alternativ kann die 26-Pin Version RL4-MBMRT auch für die 31-Pin Variante verwendet werden, indem 26-Pin Stecker und Buchse des Plug&Play Kabelsatzes abgetrennt und die offenen Kabelenden am Werks-Kabelbaum installiert werden. Diese Möglichkeit ist als „Sonderfall“ in der Anleitung beschrieben.
Einschränkungen
Nur Video | Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. |
Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich. |
Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |

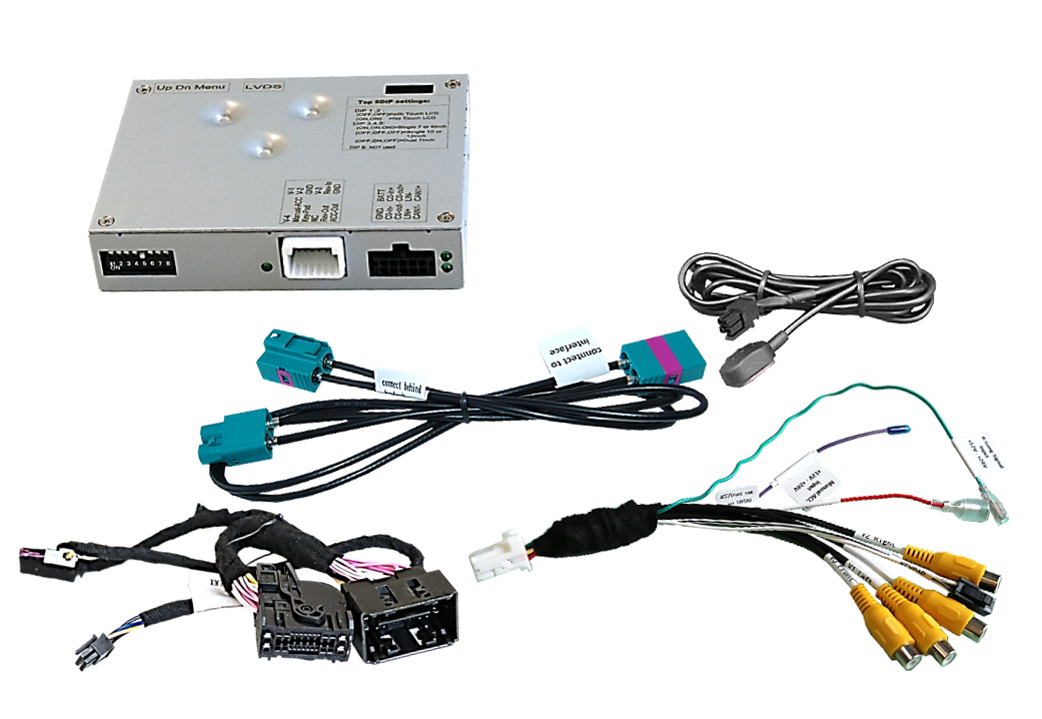

Anschlüsse
- Bildeinspeisung: Doppel Fakra
- Strom und CAN-Bus: Plug&Play
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
Betriebsspannung | 12V DC (7~25V) |
Ruhestrom | 8mA |
Stromaufnahme | 260mA |
Video Eingang | 0.7~1V |
Video Eingang Formate | NTSC |
Betriebstemperatur | -40°C bis +85°C |
Abmessungen Video-Box | 119 x 24 x 100mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
