r.LiNK Interface passend für Alfa Romeo Connect Radio/Navi

  • RL4-C3D

  • r.LiNK Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Alfa Romeo Giulia oder Stelvio mit Connect Radio 6.5 Zoll oder Connect 3D Navigation 8.8 Zoll Monitor mit HSD+2 LVDS Anschluss.
Das r.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer... mehr

Das r.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.



Produktfeatures

  • Video-Einspeiser für Werks-Infotainment Systeme
  • 1 FBAS Rückfahrkamera Video-Eingang
  • 1 FBAS Frontkamera Video-Eingang
  • 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
  • Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
  • Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
  • Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
  • Video-Eingänge PAL und NTSC kompatibel


Kompatibilität

Hersteller Modell Navigation
Alfa Romeo Giulia (952) ab Modelljahr 2016,
Stelvio (949) ab Modelljahr 2017

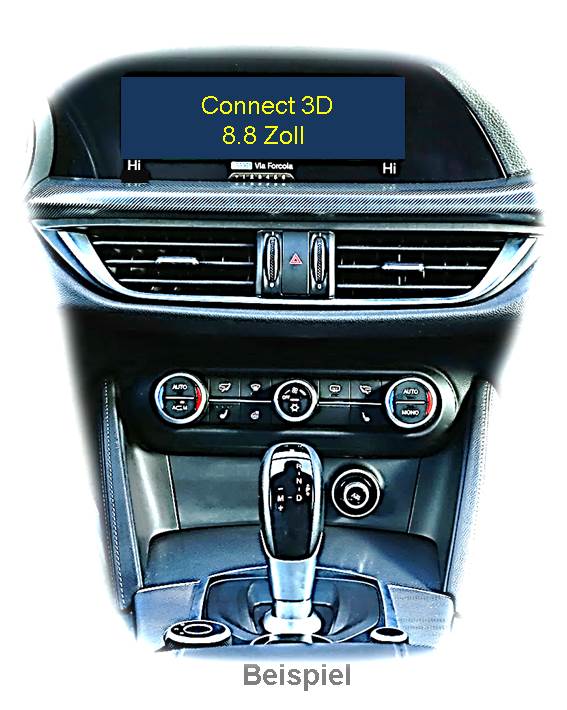

Connect Radio mit 6.5 Zoll Monitor und Connect 3D Navigation mit 8.8 Zoll Monitor



Einschränkungen

Nur Video Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
PDC und Abstandslinien Wenn das Video Interface keine erforderlichen Informationen vom Fahrzeug CAN-Bus erhält, können weder Abstandslinien noch die optische PDC-Anzeige genutzt werden.

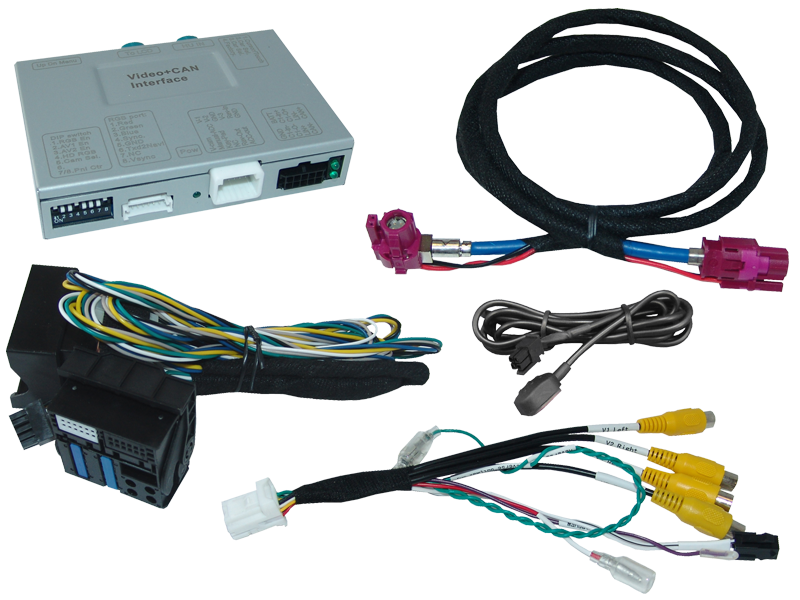

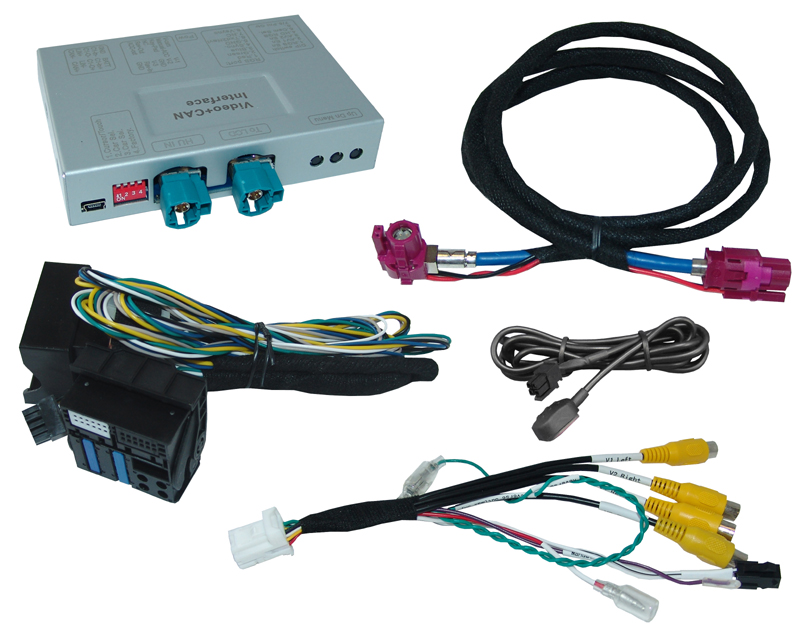

Anschlüsse

  • Bildeinspeisung: 4+2-Pin HSD+2
  • Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
  • Video-Eingänge (2x): Cinch Buchsen
  • Rückfahrkamera-Eingang: Cinch Buchse
  • Frontkamera-Eingang: Cinch Buchse


Technische Daten

Betriebsspannung 12V DC (7~25V)
Ruhestrom 8mA
Stromaufnahme 330mA
Video Eingang 0.7~1V
Video Eingang Formate PAL/NTSC
Betriebstemperatur -40°C bis +85°C
Abmessungen Video-Box 117 x 25 x 104mm (B x H x T)



Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
