Video-Einspeiser passend für VAG MIB, MIB2 - Std+High-NTSC

- Artikel-Nr.: RL3-MIB2
-

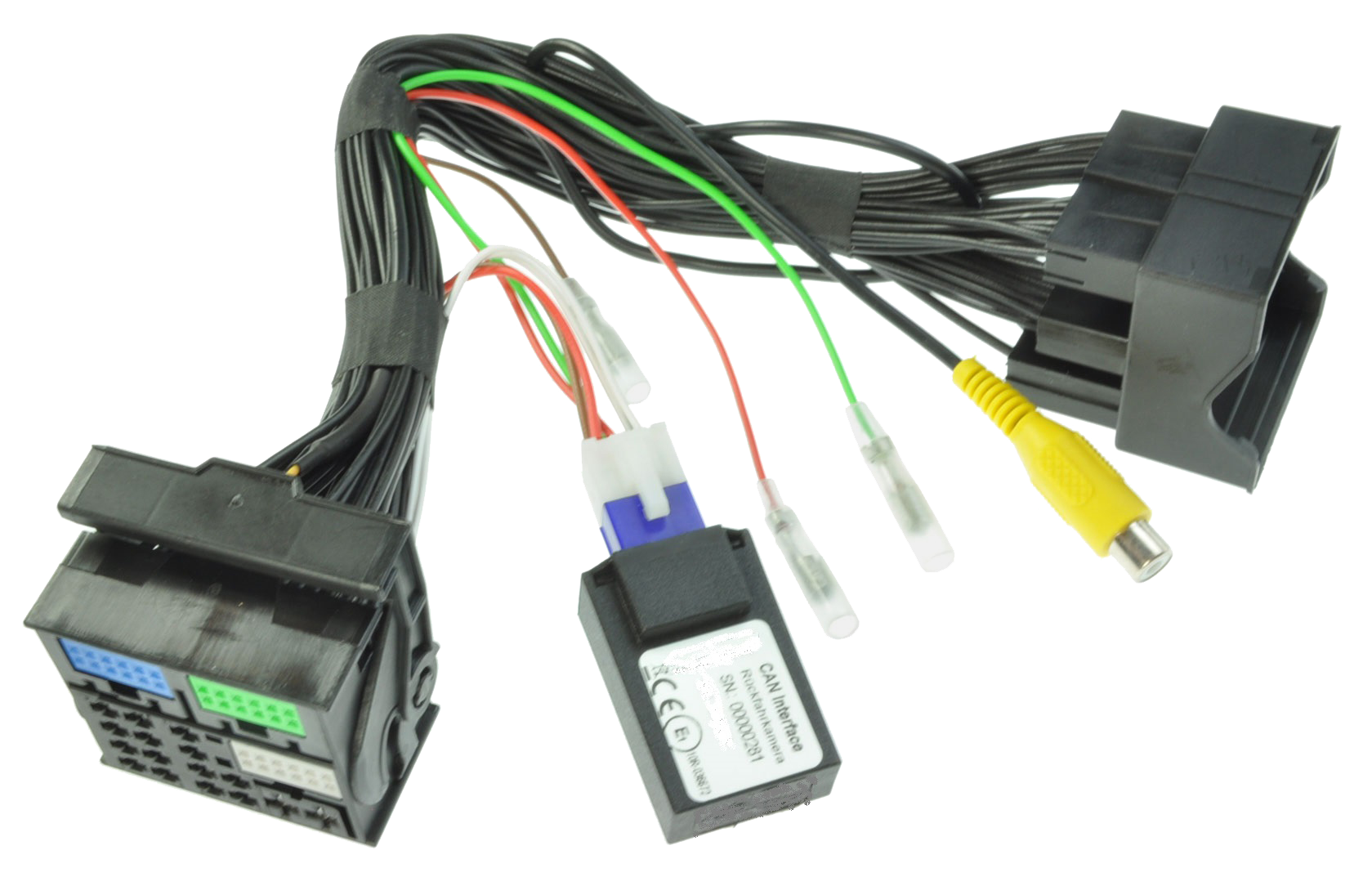

Interface zum Anschluss einer Rückfahrkamera. Passend für VW Composition Media (nicht alle!), Discover Media, Discover Pro. Skoda Bolero, Amundsen, Columbus. Seat Mediasystem Plus. Head-Unit muss an Diagnose kodiert werden! Werks-OPS muss vorhanden sein.
Das Interface ermöglicht das Einspeisen einer Rückfahrkamera an das... mehr
Das Interface ermöglicht das Einspeisen einer Rückfahrkamera an das Werks-Infotainment System des Fahrzeugherstellers. Eine Kodierung der Head-Unit auf Rückfahrkamera ist zusätzlich notwendig.
Produktfeatures
- Plug und Play Interface
- Integration in das Werks-Infotainment
- Rückfahrkamera-Eingang (nur NTSC-Kameras)
- Automatische Umschaltung auf Nachrüst-Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs (Kodierung des Fahrzeugs notwendig)
- Stromversorgungsausgang für Rückfahrkamera (max. 180mA)
Kompatibilität
Hersteller | Modell | Navigation |
---|---|---|
Seat | Alhambra2 (7N) Modelljahr ab 2016 Fahrzeuge mit Werks-OPS | MIB STD2 PQ/+NAV Media System Plus 1x SD-Slot vertikal links oder je 1x SD-Slot vertikal links und rechts des 6.33 Zoll Monitors |
Arona Modelljahr ab 2018, Ateca (KH7) Modelljahr ab 2017, Ibiza (6P) Modelljahr ab 2016, Leon3 (5F) Modelljahr ab 2013, Toledo4 (KG) Modelljahr ab 2016 Fahrzeuge mit Werks-OPS | MIB/MIB2 High/Standard Navigationssystem Plus oder Media System Plus 6.5 Zoll oder 8 Zoll Monitor | |
Skoda | Yeti (5L) Modelljahr ab 2015 bis 2017 Fahrzeuge mit Werks-OPS | MIB STD2 PQ +/NAV Bolero/Amundsen 1x SD-Slot vertikal links oder je 1x SD-Slot vertikal links und rechts des 6.33 Zoll Monitors |
Fabia3 (NJ) Modelljahr ab 2014, Karoq (NU7) Modelljahr ab 2018, Kodiaq (NS7) Modelljahr ab 2017, Octavia3 (5E) Modelljahr ab 2012, Rapid (NH1) Modelljahr ab 2016, Superb3 (3V) Modelljahr ab 2015 Fahrzeuge mit Werks-OPS | MIB/MIB2 High/Columbus und Standard/Bolero/Amundsen 5.8 Zoll, 6.5 Zoll, 8 Zoll oder 9.2 Zoll Monitor | |
Volkswagen | Amarok (2H) Modelljahr ab 2017, Beetle (5C) Modelljahr ab 2015, Caddy 4 (SA) Modelljahr 2016 bis 2020, Scirocco3 (13) Modelljahr ab 2016, Sharan (7N) Modelljahr ab 2016 Transporter T6 (SG) ab 07/2015 bis 10/2019 Fahrzeuge mit Werks-OPS | MIB STD2 PQ/+NAV Composition Media/Discover Media 1x SD-Slot vertikal links oder je 1x SD-Slot vertikal links und rechts und CD-Laufwerk oberhalb des 6.33 Zoll Monitors |
Arteon (3H) Modelljahr ab 2018, Crafter (SZ/SY) Modelljahr ab 2017, Golf7 Modelljahr ab 2012, Golf7 Sportsvan Modelljahr ab 2014, Passat (B8) Modelljahr ab 2016, Polo5 (6C) Modelljahr ab 2014 bis 2017, Polo6 (AW1) Modelljahr ab 2018, T-Cross (C1) ab 04/2019, T-Roc (A11) Modelljahr ab 2018, Taigo (CS), ab 09/2021, Tiguan2 (AD1) Modelljahr ab 2016, Touran (5T) Modelljahr ab 2016, Transporter T6.1 (6H) ab 10/2019 Fahrzeuge mit Werks-OPS | MIB/MIB2 High/Discovery Pro und Standard/Composition Media 5.8 Zoll, 6.5 Zoll, 8 Zoll oder 9.2 Zoll Monitor. | |
* NICHT kompatibel zu Composition Media mit den folgenden Teile-Nummern, da eine vollständige Kodierung der Head-Unit hier nicht möglich ist: 3Q0035812 3Q0035819, 3Q0035819A, 3Q0035819B, 3Q0035819C 3Q0035820, 3Q0035820A, 3Q0035820B, 3Q0035820C 5G0035812 5G0035819, 5G0035819A, 5G0035819B, 5G0035819C 5G0035820, 5G0035820A, 5G0035820B, 5G0035820C Der Buchstabe am Ende gibt lediglich die Software Version der Head-Unit wieder. Neuere Versionen werden wahrscheinlich auch nicht kompatibel sein! Entscheidend sind nur die letzten 6 Zahlen der Teilenummern. Die Teilenummer des Geräts kann auf dem Display angezeigt werden: Menü-Taste->Setup->System-Information->Teilenummer Gerät |
Einschränkungen
Kodierung | Fahrzeug muss am Diagnose PC auf Rückfahrkamera kodiert werden. Eine Kodierung des Fahrzeugs ist nur möglich, wenn dieses ab Werk mit optischer Park-Abstands-Anzeige auf dem Bildschirm der Head-Unit ausgestattet ist. |
After-Market Rückfahrkamera | Nur NTSC-Kameras kompatibel. |
Stromversorgungs- ausgang | Maximale Belastung pro Ausgang 180mA! Gesamtausgangsbelastung beider Ausgänge zusammen maximal 200mA. Bei höherem Strombedarf (Zündung, R-Gang) ein Relais mit einem Spulenwiderstand von min. 75Ω oder bei zwei Relais min. 150Ω verwenden. |
Technische Daten
Betriebsspannung | 12V DC (11~16V) |
Ruhestrom | 2mA |
Video Eingang Formate | NTSC |
Abmessungen CAN-Box | 27 x 49 x 18mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
