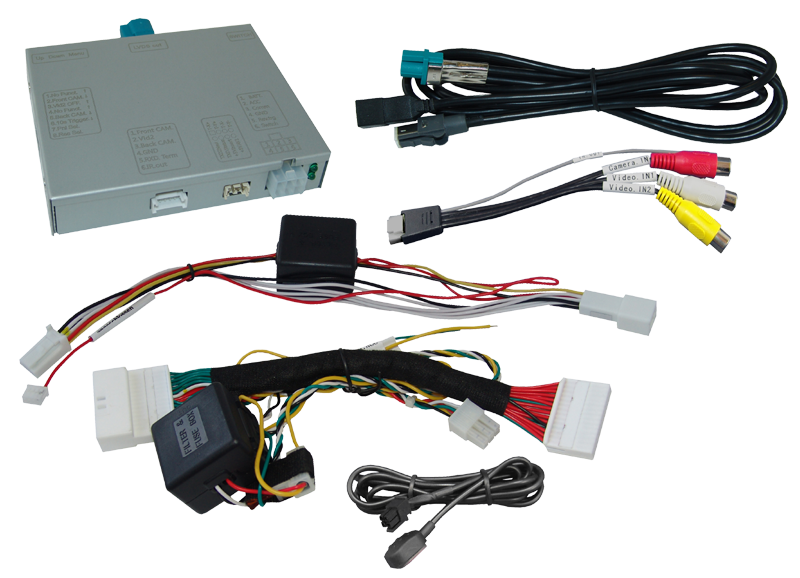

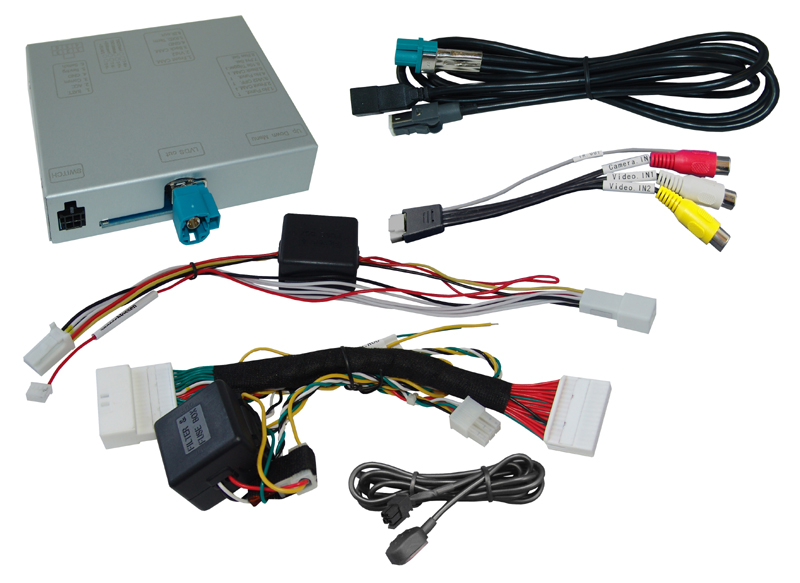

Video-Einspeiser passend für Mazda MZD Connect ab 2013
- Artikel-Nr.: RL2-MZD
-

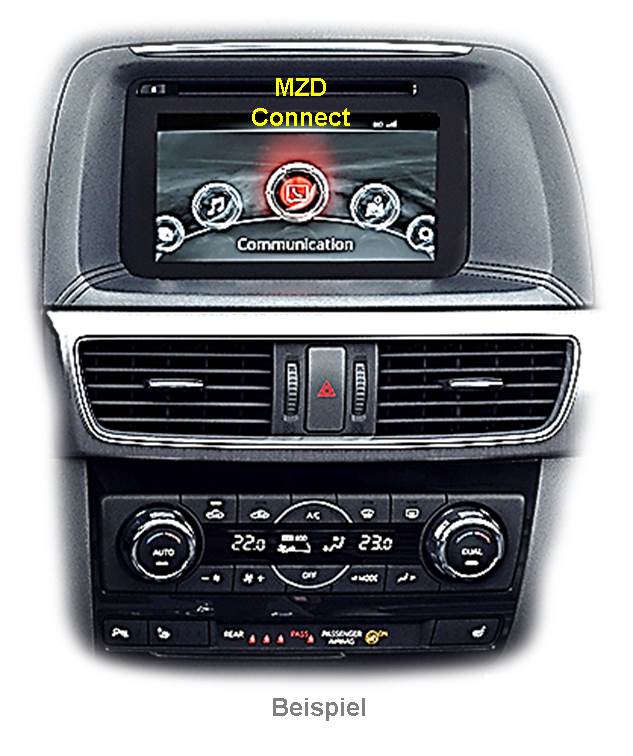

Video-Einspeiser für Rückfahrkamera und zwei weitere Videoquellen. Passend für Mazda MZD Connect mit 7 oder 8 Zoll Farbdisplay ab ca. 05/2013-. Passend für Mazda 2,3,5,6,8, Biante, CX-5, CX-9, MX-5.
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei... mehr
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel
Kompatibilität
Hersteller | Modell | Navigation |
---|---|---|
Mazda | Mazda2, Mazda3, Mazda5, Mazda6, Mazda8, Mazda Biante, Mazda CX-5, Mazda CX-9, Mazda MX-5 | MZD Connect - 7 Zoll Monitor |
Einschränkungen
Nur Video | Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. |
Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |
Anschlüsse
- Bildeinspeisung: 4-Pin rechteckig
- CAN: Plug & Play (fahrzeugspezifisch)
- Strom: offene Kabelenden
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
Technische Daten
Betriebsspannung | 7~25V DC |
Ruhestrom | 7mA |
Stromaufnahme | 260mA |
Video Eingang | 0.7~1V |
Video Eingang Formate | NTSC |
Betriebstemperaturbereich | -40°C bis +85°C |
Abmessungen Video-Box | 112 x 23 x 111mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
