c.LOGiC passend für Land Rover Incontrol Touch 8 Zoll (TS4)

Artikel-Nr.: C4-LR15-NC
c.LOGiC C4 Multimedia-Interface zum Anschluss von 2 beliebigen AV-Quellen an das Werks-Infotainment. Touch-Screen Steuerungsfunktion DVBT und DVD. Inklusive Rückfahrkamera-Eingang, Rear-Seat-Entertainment-Ausgang, TV-Freischaltung und Schaltsignalen.

Das c.LOGiC Multimedia Interface ermöglicht das Einspeisen einer Rückfahrkamera,... mehr

Das c.LOGiC Multimedia Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer After-Market Navigation (NAV-NKSUNIR4) und zwei beliebiger AV-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Mit Touch-Screen Steuerungsfunktion für die After-Market Navigation. Die Bilddarstellung ist auch während der Fahrt gegeben (TV-Freischaltung).

Produktfeatures

Plug & Play Multimedia Interface
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS After-Market Navigation-Eingang
2 FBAS AV-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Optionale Steuerung der After-Market Navigation (NAV-NKSUNIR4) und zwei beliebiger AV-Geräten über das
Werks-Touch-Screen
Rückfahrkamerastromversorgungsausgang (+12V max. 1A)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsgangs
Rear-Seat-Entertainment Ausgang für am c.LOGiC angeschlossenen AV-Quellen
USB Update-Port für Software-Updates durch den Endverbraucher

Kompatibilität

Hersteller	Modell	Navigation
Land Rover	Discovery4 MJ 2014-2016, Discovery Sport MJ 2015-2016, Range Rover Evoque MJ 2014-2016, Range Rover Sport MJ 2014-2016, Range Rover MJ 2014-2016, Freelander2 MJ 2014-2016	Incontrol Touch - 8 Zoll 16:9 Monitor mit Touch-Screen Menü 4

Einschränkungen

Audio-AUX	Ein Audio-AUX-Eingang ist notwendig.
Video-Quellen	Nur NTSC-Quellen kompatibel.
Werks-PDC	Die Werks-PDC Grafik entfällt bei Anschluss des Interface. Akustische Signale sind weiterhin vorhanden.

Anschlüsse

Bildeinspeisung: Fakra
Strom und CAN: Plug & Play (fahrzeugspezifisch)
AV-Eingänge (2x): je 2-fach Cinch Buchsen (2 Eingänge auf 1 Ausgang)
Rückfahrkamera-Eingang: Cinch Buchse
After-Market Navigation-Eingang: Cinch Buchse
SW Update-Port: Mini-USB Buchse

Technische Daten

Betriebsspannung	10.5~14.8V DC
Ruhestrom	<11mA
Arbeitsstrom	36mA
Leistungsaufnahme	0.5W
Betriebstemperaturbereich	-30°C bis +80°C
Abmessungen Video-Box	105 x 30 x 84mm (B x H x T)

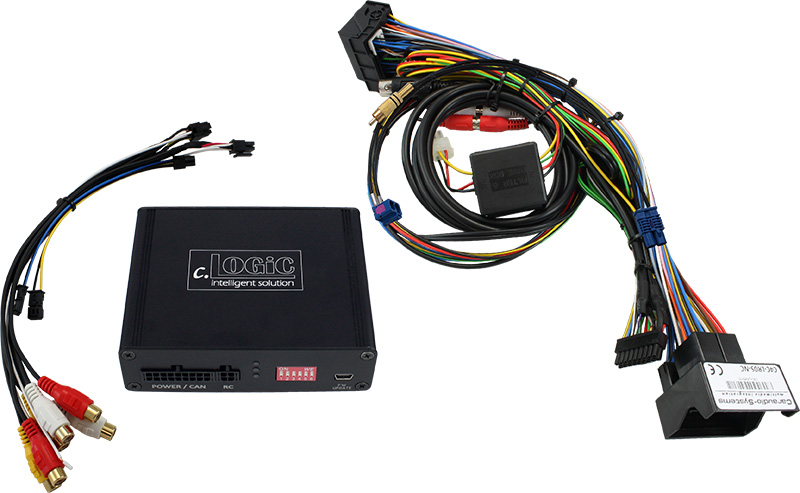

Lieferumfang

Interface-Box C4C-M817-NC
Kabelsatz C4C-LR05-NC
AV-Anschlusskabel (2x) CAB-AV-6P
Cinch-Adapter CAB-RCA1-15
IR-Kabel C2C-IR

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
